3 Rohrleitungen und
Kältemittelmenge

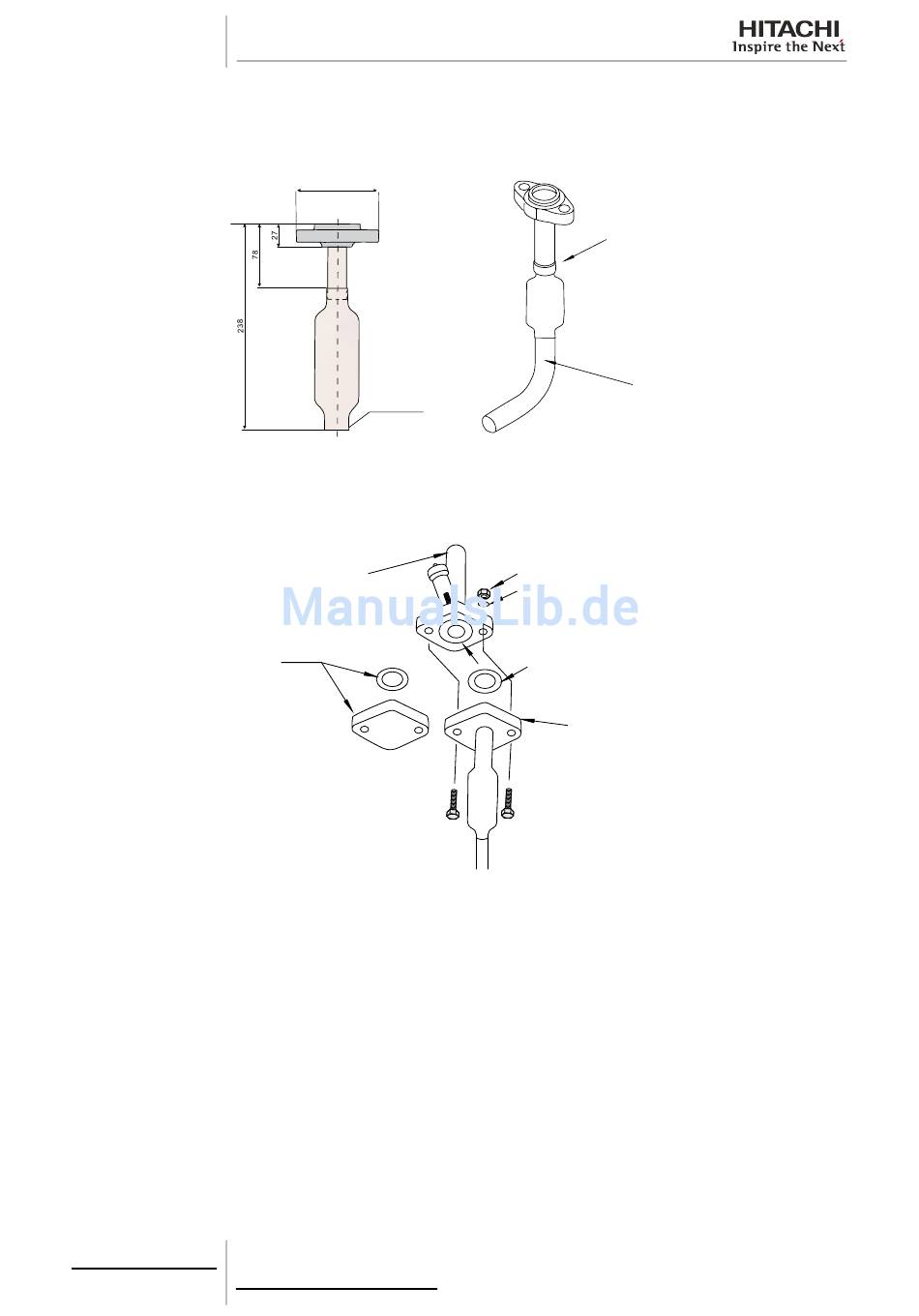

3.4.2 Flanschleitugsanschluss für Flansch (nur für RASC-10HRNME)
Prüfen Sie, ob das Ventil geschlossen ist. Bereiten Sie ein vor Ort bereitgestelltes Biegerohr für die Flüssigkeitsleitung vor.
Verbinden Sie dieses über eine Konusmutter durch die rechteckige Bodenaussparung mit dem Flüssigkeitsventil.
Bereiten Sie ein vor Ort bereitgestelltes Rohr für die Gasleitung vor. Verlöten Sie dieses und den mitgelieferten Rohrflansch
außen am Gerät. Verbinden Sie den Rohrflansch durch die rechteckige Bodenaussparung mit dem Gasventil anhand der
mitgelieferten Dichtung. Verwenden Sie nicht die am Gerät befestigte Dichtung.
32
SMDE0058 rev.0 - 04/2012
96
Ø25.4ID(1")
Mitgeliefertes Zubehör
Gasventil
Dichtung
Entfernen
Binder
Mitgelieferter
Rohrflansch mit
Schalldämpfer
Nicht mitgeliefertes Rohr
Mutter (x2)
U-Scheibe (x2)
Dichtung
Rohrflansch
Schrauben (x2)
