3 Rohrleitungen und
Kältemittelmenge

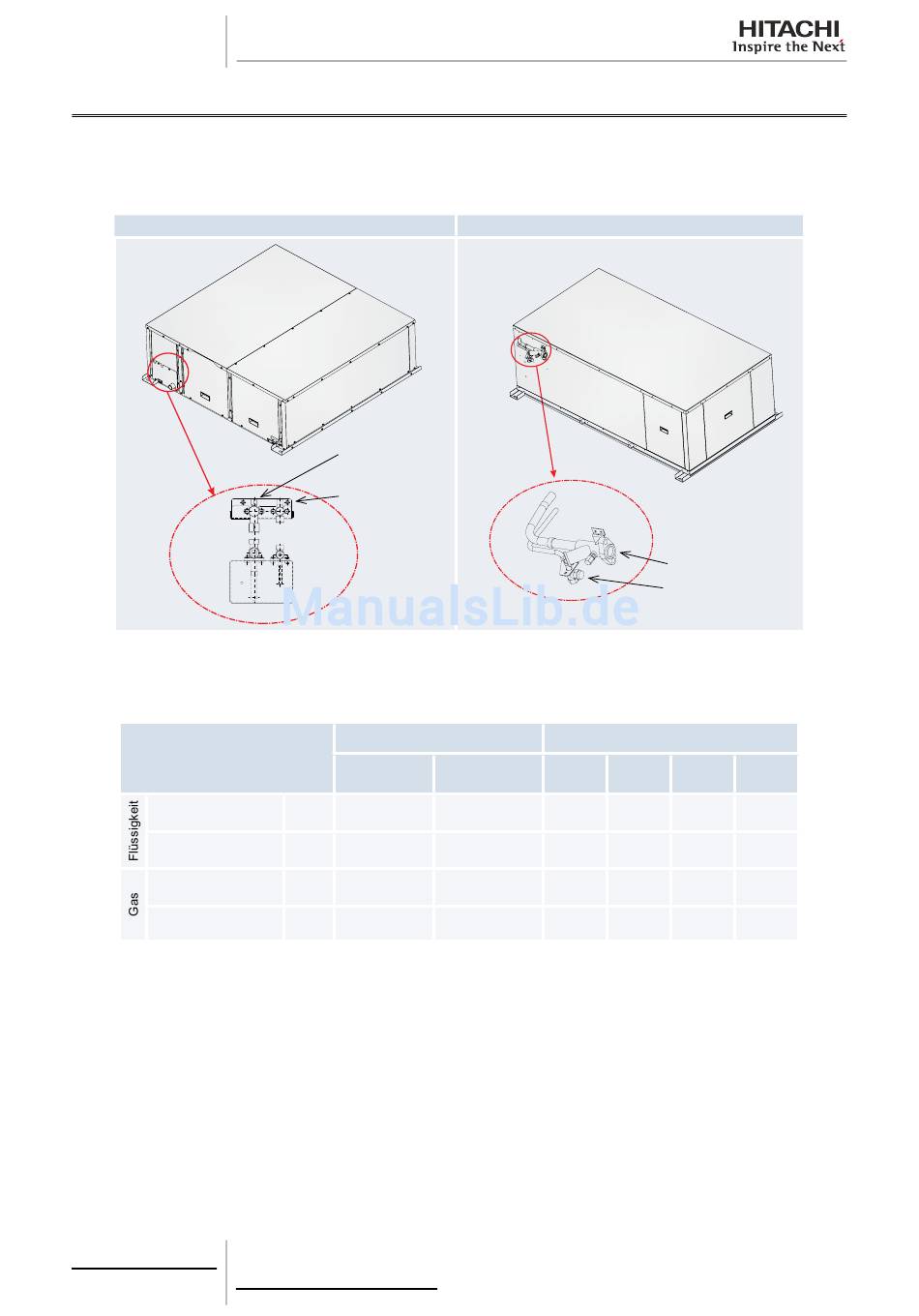

3.4 Rohranschluss des Geräts
1 Das Absperrventil befindet sich an der hinteren Abdeckung des Geräts. Bevor die Kältemittelleitung angeschlossen
wird, muss die Schutzabdeckung des Absperrventils entfernt werden.
2 Zum Biegen der Rohrleitungen wird die Verwendung eines Rohrbiegers empfohlen.
3 Verwenden Sie für die Kältemittelgasleitungsanschlüsse das mitgelieferte Flanschrohr (nur für RASC-10HRNME).
RASC-5HVRNME

3.4.1 Anzugsdrehmoment

Siehe Drehmomentangaben in folgender Tabelle:
Ventil
RASC-5HVRNME
RASC-10HRNME
RASC-5HVRNME
RASC-10HRNME
(*) Flanschanschluss: Siehe spezielle Anleitung im Abschnitt über die Flanschleitungsanschlüsse.
30
SMDE0058 rev.0 - 04/2012
Gasventil
Flüssigkeitsventil
Größe
Rohrleitungs- Größe Inbus-
größe schlüssel
Abb. a 9,53 (3/8")
Abb. a 12,7 (1/2")
Abb. a 15,88 (5/8")
Abb. b 25,4 (1")
RASC-10HRNME
Drehmoment (N.m)
A B
4 mm 8 16,5
5 mm 8 38
5 mm 10 30
10 mm 25 49
Gasventil
Flüssigkeitsventil
C D
40 14~18
40 9,8
80 14~18
55~75(*) 9,8
