2 Geräteinstallation

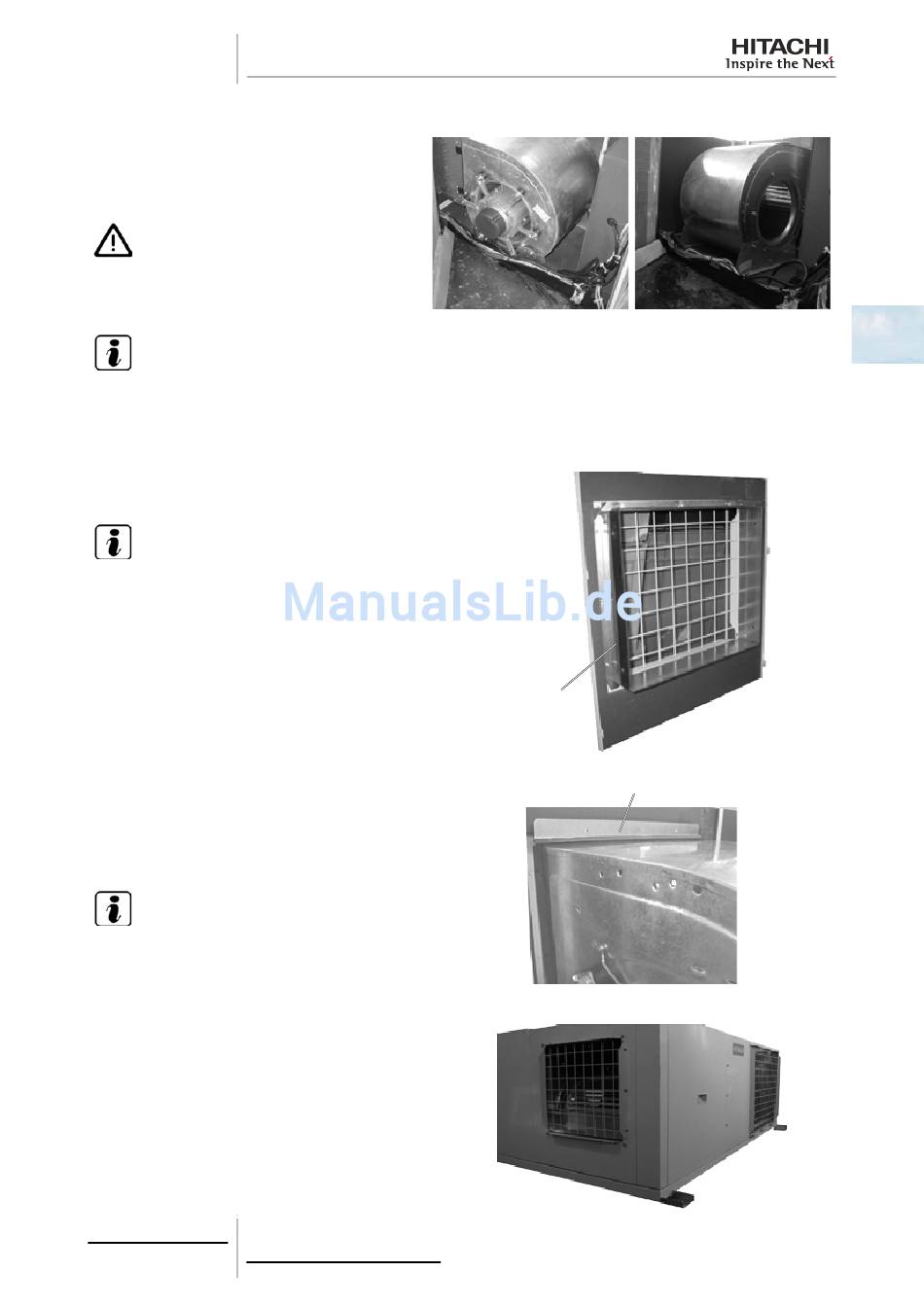

5 Heben Sie die Lüftereinheit leicht an, drehen Sie
sie in die optionale Position, positionieren Sie den
Lüfterfuß auf die entsprechenden Schraubenbo-
hrungen für diese optionale Position, und schrau-
ben Sie die vier (4) Schrauben in den Lüfterfuß.
V O R S I C H T
Das Anheben der Abdeckung sollte von mindes-
tens zwei Personen durchgeführt werden (von
jeder Seite).
H I N W E I S
Bevor Sie die Lüftereinheit an die optionale Po-
sition anpassen, muss die Luftauslassblende en-
tfernt werden. Ansonsten kann die Einheit nicht
positioniert werden.
6 Tauschen Sie die Position der Luftauslassblende
und der Wartungsklappe des Lüfters aus.
H I N W E I S
Zur Montage der Luftauslassblende in die optio-
nale Position muss die an der Luftauslassblen-
de verschraubte Verlängerung der Lüfterkabel-
führung entfernt werden.
Entfernen Sie die zwölf (12) Befestigungsschrau-
ben von der Luftauslassblende und entfernen Sie
die Verlängerung der Lüfterkabelführung.
7 Entfernen Sie vier (4) Gummis von der Lüfte-
reinheit (eine auf jeder Seite) und schrauben Sie
das Lüftereinheit-Zubehör an die Lüftereinheit.
Schrauben Sie dann die montierten Teile an die
Luftauslassblende.
H I N W E I S
Das Lüftereinheit-Zubehör besteht aus vier (4)
Platten: zwei (2) lange Platen (für die horizontale
Position) und zwei (2) kurze Platten (für die ver-
tikale Position).
8 Installieren Sie am Ende erneut alle Abdeckun-
gen.
15
SMDE0058 rev.0 - 04/2012
(Ansicht von der hinteren Wartungsklappe aus)
Verlängerung der
Lüfterkabelführung
Lüftereinheit-Zubehör (4 Teile)
