10 Wartung

10.1.5 Ausbau des Kompressors

H I N W E I S
• Wenn das Aussengerät und obere Hindernisse wie die Decke zu nah sind (weniger als 1 Meter), muss die
Kältmittelleitung abegetrennt werden. Zuvor muss das Kältemittel an der Kontrollmuffe abgelassen werden.
• Bewegen Sie - wenn möglich - das Gerät, um genügend Platz für die Wartung des Kompressors zu schaffen.
• Verformen Sie beim Entfernen der Abdeckung keine Rohre. Wenn Sie die Leitungen verformen, kann es zum
Bruch der Schweißstellen kommen.

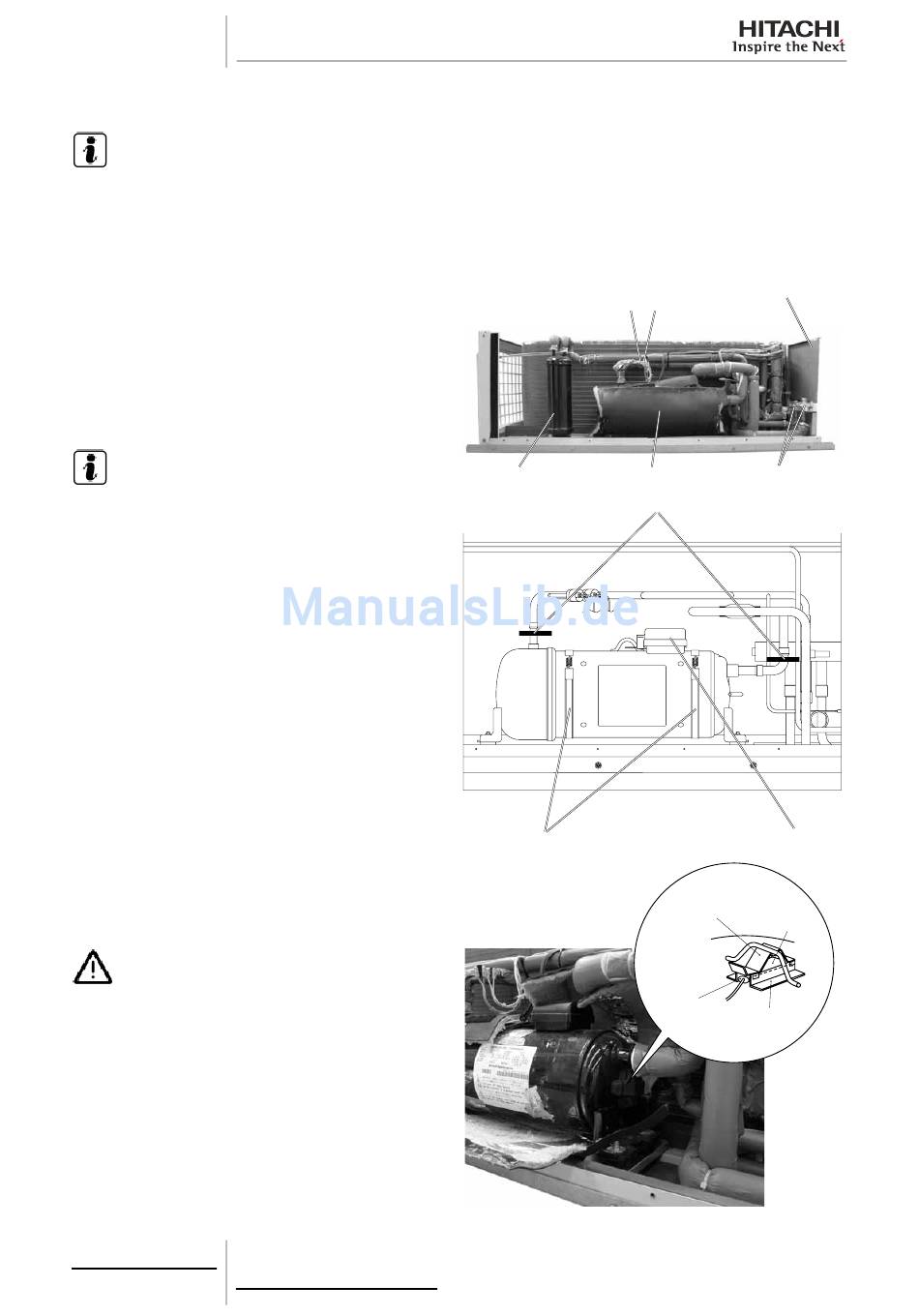

1 Entfernen Sie die fünfzehn (15) Schrauben zum Abneh-
men einer Hälfte der oberen Abdeckung. Entfernen Sie
ebenfalls die Wartungsabdeckung der Rohre, indem Sie
die drei (11) Befestigungsschrauben herausschrauben.
2 Öffnen Sie die geräuschisolierende Abdeckung um den
Kompressor und entfernen Sie den Anschlusskasten
am Kompressor durch Lösen einer (1) Schraube. Unter-
brechen Sie die Kompressorkabel im Anschlusskasten.
H I N W E I S
• Vergewissern Sie sich, dass die Faston-Anschlus-
sklemmen für den Kompressor normal sind. Bei je-
glichem Defekt sollten die alten Anschlüsse gegen
neue ausgetauscht werden. Es wird empfohlen, die
Faston-Anschlüsse zur Verbesserung des Kon-
taktes festzuklemmen.
• Überprüfen Sie alle Anschlussnummer und die An-
gaben, um eine korrekte Montage zu gewährleisten.
Wenn die Kabel in falscher Reihenfolge angeschlos-
sen werden, lässt sich der Kompressor nicht star-
ten.
3 Entfernen Sie die Gummikappen und den Thermistor
auf dem Kompressor.
4 Bauen Sie die zwei (2) Kurbelgehäuseheizungen durch
Lösen der Federn aus.
V O R S I C H T
Explosionsgefahr. Es kann Verletzungen verursachen.
Achten Sie darauf, dass in den Leitungen kein positiver
Druck vorhanden ist.
5 Durchtrennen Sie die Leitung an der Kompressorseite
an der Lötstelle.
6 Entfernen Sie die durchtrennte das Rohr durch die Ver-
wendung von einem Brenner nach dem Schnitt.
132
SMDE0058 rev.0 - 04/2012
PSH
Kapillarschlauch Kompressor
RASC-3/5HVRNE
Schneiden Sie hier
Ölheizmodul
Leitungswartungsklappe
PSC
Kontrollmuffe
Anschlusskasten
Thermistorhalter
Halter
Td
Thermistor-
Thermistor
befestigungs-
platte
RASC-10
