9 Rohrleitungen und
Kältemittelmenge
9.1 Auswahl der Kältemittelleitung
9.1.1 Auswahl der Leitungsgröße
Die Rohrleitungsgröße anhand folgender Anweisungen auswählen:
1 Zwischen Außengerät und Abzweigrohr (Multikit): dieselbe Rohrleitungsanschlussgröße wie beim Außengerät
auswählen.
2 Zwischen Abzweigrohr (Multikit) und Innengerät: dieselbe Rohrleitungsanschlussgröße wie beim Innengerät auswählen.
V O R S I C H T
• Keine anderen als die in diesem Technischen Handbuch angegebenen Kältemittelleitungsgrößen verwenden.
Der Durchmesser der Kältemittelleitungen hängt direkt von der Leistung des Außengeräts ab.
• Falls Kältemittelleitungen mit größerem Durchmesser benutzt werden, neigt das Schmieröl des Kreislaufes
dazu, sich vom Gas, das es transportiert, zu trennen. Der Kompressor kann dann durch fehlende Schmierung
schwer beschädigt werden.
• Falls Kältemittelleitungen mit kleinerem Durchmesser benutzt werden, können ernsthafte Schwierigkeiten für
die Kältemittelzirkulation (Gas oder Flüssigkeit) auftreten. Dadurch wird die Anlagenleistung beeinträchtigt.
Der Kompressor läuft unter härteren Bedingungen als vorgesehen und wird innerhalb kurzer Zeit beschädigt.
9.1.2 Auswahl Multiset bzw. Verteiler
Berücksichtigen Sie die folgenden Hinweise:
H I N W E I S
• Die Größe der Leitungsanschlüsse der Außengeräte, Innengeräte und des Multikits oder des Verteilers ist je
nach System unterschiedlich. Konkrete Informationen dazu finden Sie im Wartungshandbuch (SMXX0068).
• Die Größen der Innen- und Außengeräte können unterschiedlich sein. Den Konusadapter (Zubehör) am Verbin-
dungsstück der Innengeräteleitung anbringen.

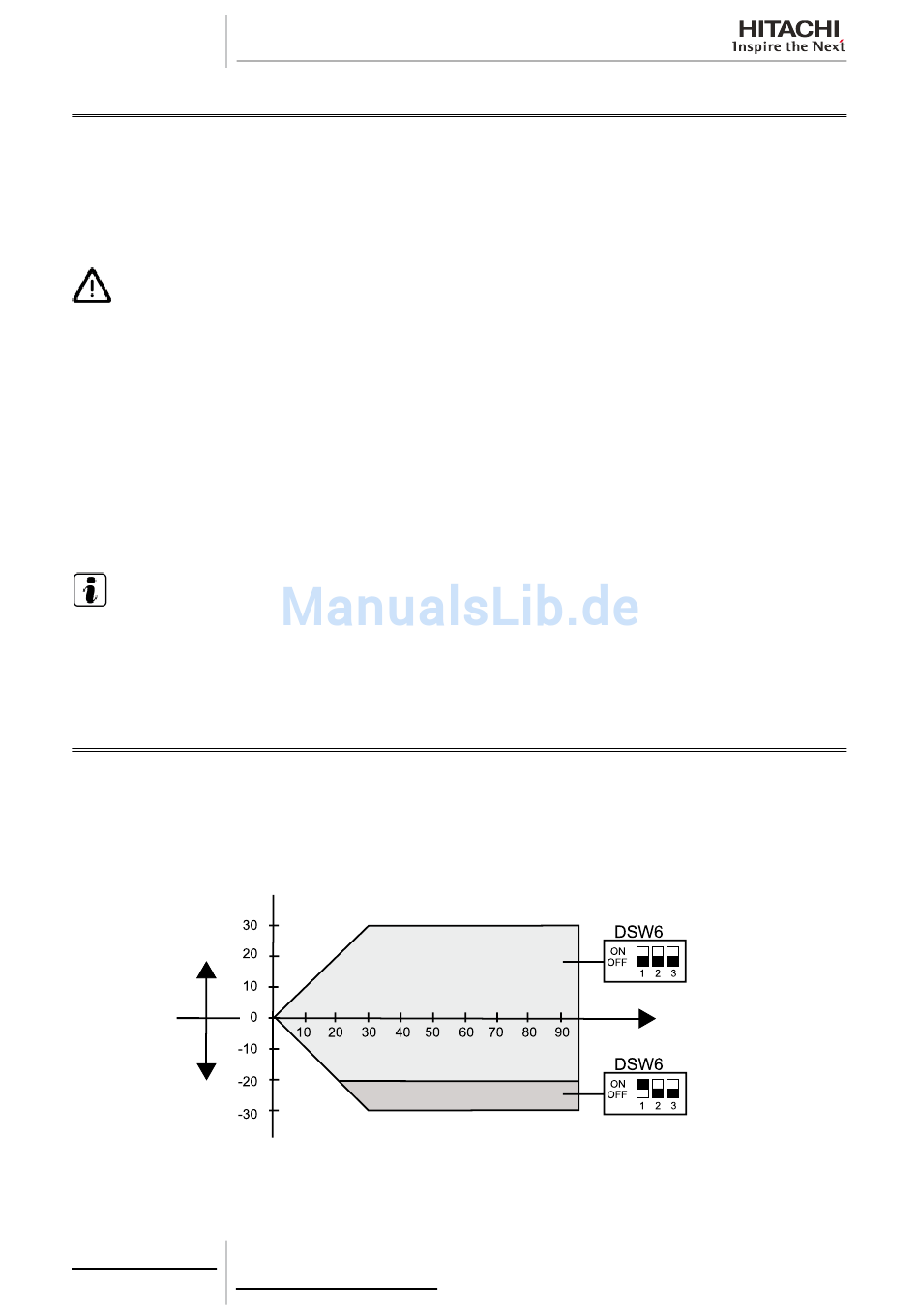

9.2 Bereich der Kältemittelleitungen
9.2.1 Länge der Kältemittelleitungen
Die Kältemittelleitungen zwischen Innen- und Außengerät müssen anhand der folgenden Tabelle ausgelegt werden.
Der Auslegungspunkt muss im Bereich der Grafik liegen. Er gibt den zulässigen Höhenunterschied in Abhängigkeit von
der Leitungslänge an.
Wenn das Außengerät
höher angebracht ist als
das Innengerät
Wenn das Außengerät
niedriger
angebracht
ist als das Innengerät
104
TCDE0068 rev.2 - 10/2012
Werkseinstellung
Gleiche Leitungslängen (m)
95
