10 Wartung
10.2.16 Ausbau des Kompressors
H I N W E I S
• Wenn das Aussengerät und obere Hindernisse wie
die Decke zu nah sind (weniger als 1 Meter), muss
die Kältmittelleitung abegetrennt werden. Zuvor
muss das Kältemittel an der Kontrollmuffe abgelas-
sen werden.
• Bewegen Sie - wenn möglich - das Gerät, um genü-
gend Platz für die Wartung des Kompressors zu
schaffen.
• Verformen Sie beim Entfernen der Abdeckung keine
Rohre. Wenn Sie die Leitungen verformen, kann es
zum Bruch der Schweißstellen kommen.

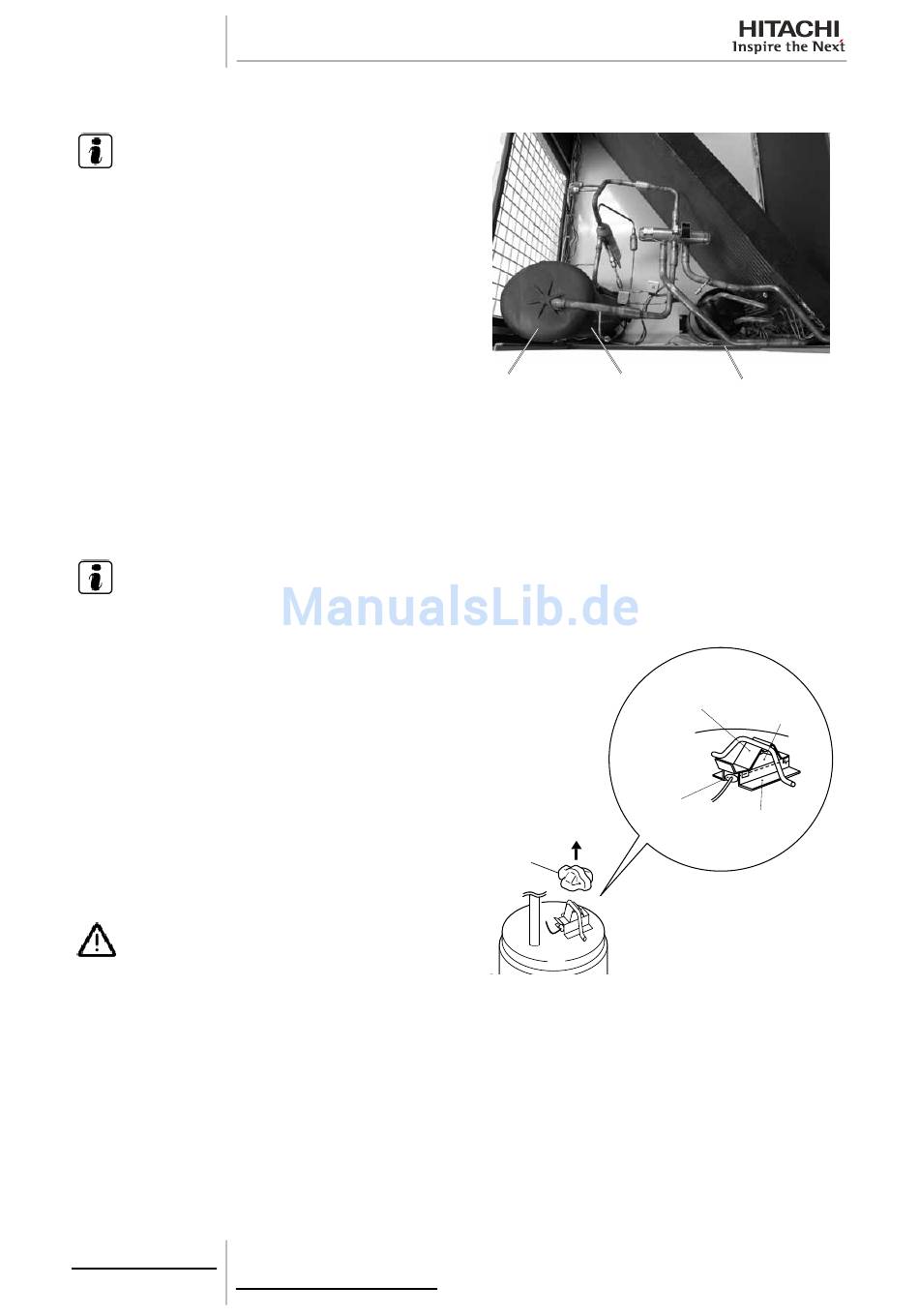

1 Entfernen Sie ebenfalls die Wartungsabdeckung der
Rohre, indem Sie die drei (3) Befestigungsschrauben
herausschrauben. Ziehen Sie die Abdeckung ab und
entfernen Sie sie am Griff.
2 Öffnen Sie die geräuschisolierende Abdeckung um den
Kompressor und entfernen Sie den Anschlusskasten
am Kompressor durch Lösen einer (1) Schraube. Unter-
brechen Sie die Kompressorkabel im Anschlusskasten.
H I N W E I S
• Vergewissern Sie sich, dass die Faston-Anschlus-
sklemmen für den Kompressor normal sind. Bei je-
glichem Defekt sollten die alten Anschlüsse gegen
neue ausgetauscht werden. Es wird empfohlen, die
Faston-Anschlüsse zur Verbesserung des Kon-
taktes festzuklemmen.
• Überprüfen Sie alle Anschlussnummer und die An-
gaben, um eine korrekte Montage zu gewährleisten.
Wenn die Kabel in falscher Reihenfolge angeschlos-
sen werden, lässt sich der Kompressor nicht star-
ten.
3 Entfernen Sie die Gummikappen und den Thermistor
auf dem Kompressor.
4 Bauen Sie die zwei (2) Kurbelgehäuseheizungen durch
Lösen der Federn aus.
V O R S I C H T
Explosionsgefahr. Es kann Verletzungen verursachen.
Achten Sie darauf, dass in den Leitungen kein positiver
Druck vorhanden ist.
5 Durchtrennen Sie die Leitung an der Kompressorseite
an der Lötstelle.
158
SMDE0058 rev.0 - 04/2012
Geräuschisolierende
Kompressor
Abdeckung
Thermistorhalter
Td
Thermistor
Gummikappe
TH Thermistor
Leitungswartungs-
klappe
Halter
Thermistor-
befestigungs-
platte
