6 Entfernen Sie die durchtrennte das Rohr durch die
Verwendung von einem Brenner nach dem Schnitt.
H I N W E I S
• Entfernen Sie gründlich das Öl, das sich eventuell
auf anderen Teilen des Geräts wie die Bodenplatte,
Rohre usw. ausgebreitet hat.
• Vergewissern Sie sich, dass die Leitungen dur-
chtrennt sind, bevor Sie mit dem Brenner arbeiten.
• Setzen Sie den Kühlkreislauf nicht zu lange den Um-
gebungsbedingungen aus, damit sich das Wasser
darin nicht mit Fremdpartikeln vermischt. Montieren
Sie den Kompressor nach dem Ausbau so schnell
wie möglich wieder ein. Wenn er über längere Zeit
ungeschützt den Umgebungsbedingungen ausge-
setzt sein sollte, versiegeln Sie die Ansaug- und
Abflussleitung.
• Entfernen Sie die Kappen des Kompressors erst
kurz vor dem Auswechseln. Bevor Sie den Kom-
pressor montieren, versiegeln Sie die Ansaug- und
die Abflussleitung zum Schutz vor Fremdpartikeln
mit einem Klebeband. Entfernen Sie das Band beim
Anschluss der Leitungen.
7 Lösen Sie die vier (4) Muttern, mit der der Kompres-
sor befestigt ist, und bauen Sie dann den Kompressor
aus. Vermeiden Sie beim Ausbau das Verbiegen oder
Berühren der vorbei führenden Rohre.
8 Isolieren Sie Kabel und elektrische Bauteile zum Schutz
vor den Flammen des Lötbrenners.
9 Kühlen Sie zum Verlöten der Anschlussleitungen des
Kompressors zuerst die Leitungsseite des Kompres-
sors mit einem feuchten Tuch ab. Damit wird verhindert,
dass Lötpartikel in den Kompressor eindringen. Sollten
Lötpartikel in den Kompressor eindringen, hat dies ei-
nen Kompressordefekt zur Folge.
10 Montieren Sie die Teile in umgekehrter Reihenfolge wie
beim Ausbau.
- Ziehen Sie die Schrauben (U, V und W) für die Kom-
pressorkabel mit 2,5 Nm an.
- Befestigen Sie die Verbindungskabel.
H I N W E I S
Fixieren Sie das Verbindungskabel des Kompressors
mit einem Kabelbinder, um zu verhindern, dass es in
Kontakt mit den scharfen Metallkanten und den heißen
Leitung gerät.
V O R S I C H T
Feuergefahr. Es kann zu Rauchbildung und anderen
Schäden kommen. Alle Kompressorleitungen müssen
verlötet werden, um an den Kältemittelkreislauf anges-
chlossen zu werden. Vergewissern Sie sich vor dem
Löten, dass die Umgebung frei von entzündlichen Ob-
jekten und Flüssigkeiten ist.
159
SMDE0058 rev.0 - 04/2012
RASC-10HRNE
Ölheizmodul

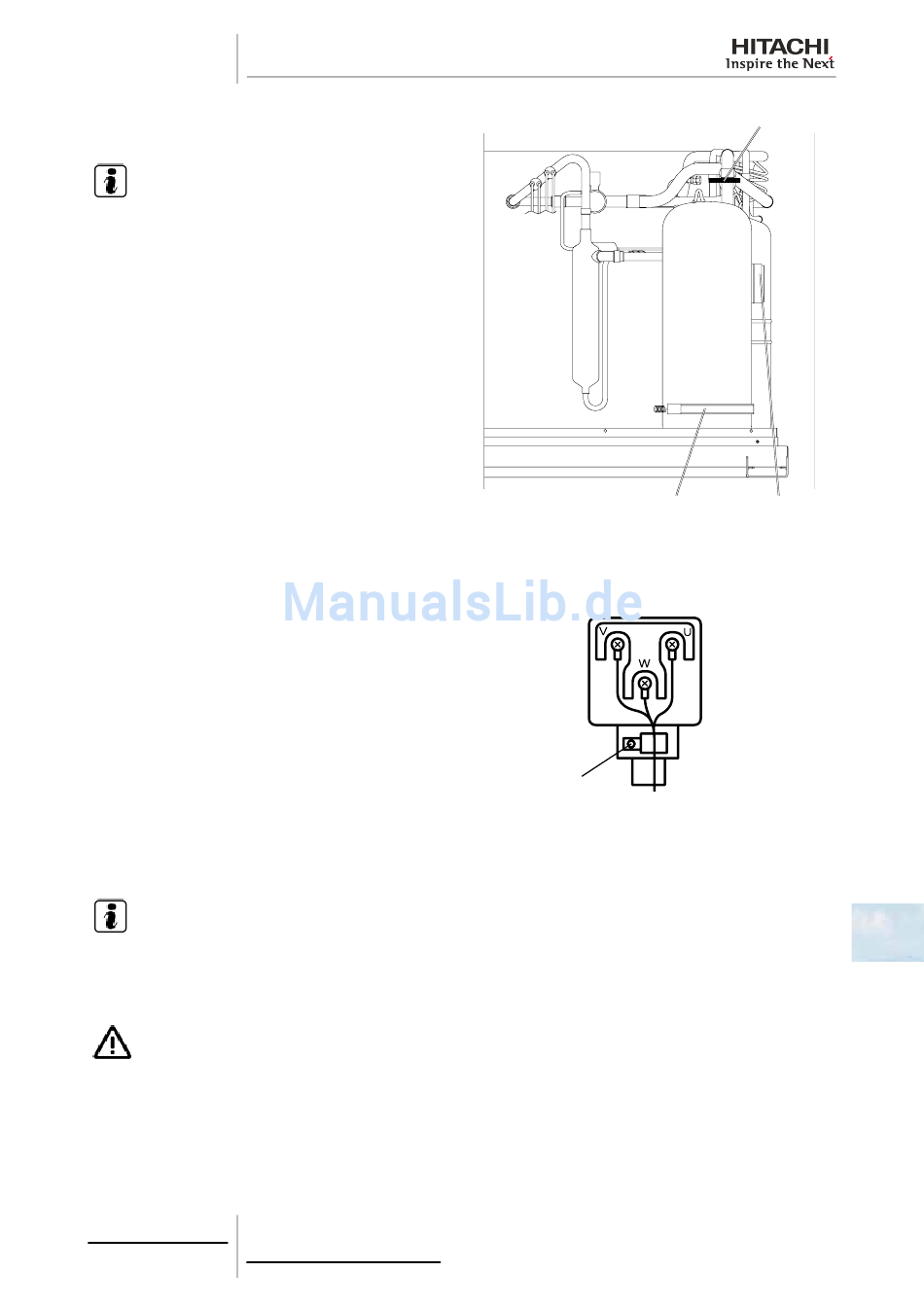

Detaildarstellung der Kompressoranschlüsse
Befestigung
Kompressorkabel (3 Kabel)
mit Schraube
Schneiden Sie hier
Anschlusskasten
