11 Fehlerbehebung

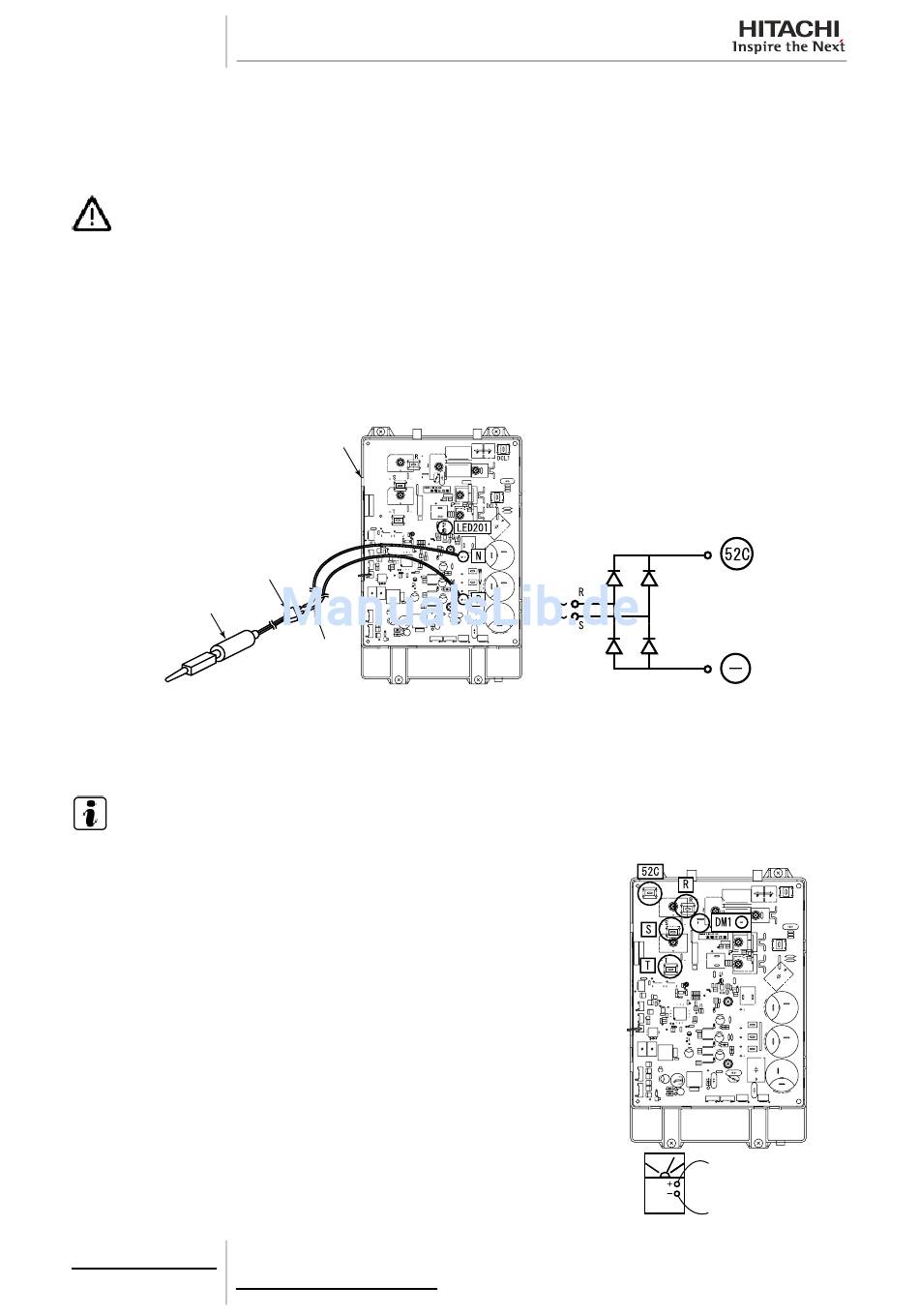

11.3.3 Verfahren zur Prüfung der anderen Hauptteile

RASC-5HVRNME. Prüfverfahren für das DIP-IPM-Modul.
Hochspannungsentladung vor dem Austausch von Teilen ist unbedingt erforderlich.
V O R S I C H T
Elektrische Stromschlaggefahr. Es kann schwere Verletzungen verursachen. Führen Sie die Hochspannungsent-
ladung durch wie beschrieben.
1 Die Hauptschalter ausschalten und drei Minuten lang warten. Sicherstellen, dass keine Hochspannung vorhanden ist.
Wenn die LED201 nach dem Start leuchtet und nach Abschalten der Stromquelle erlischt, sinkt die Spannung auf unter
50V Gleichstrom ab.
2 Verbindungskabel an einen elektrischen Lötkolben anschließen
3 Kabel an die Anschlüsse P und N am DIP-IPM-Modul anschließen. => Entladung ist gestartet, der Lötkolben wird heiß.
Vorsicht vor einem Kurzschluss zwischen Anschluss P(+) und N(-)
4 2 oder 3 Minuten warten und dann die Spannung erneut messen. Sicherstellen, dass keine Spannung angelegt ist.
Elektrischer
Lötkolben
Verfahren zur Überprüfung des Invertermoduls
Interner Kreislauf des gleichgerichteten Teils des DIP-IPM-Moduls. Fehlerfrei, wenn [1] – [8] geprüft und zufriedenstellend.
(Messen mit 1 kΩ-Bereich eines Testgeräts.)
H I N W E I S
KEIN digitales Testgerät verwenden.
1 Prüfen des Widerstandes durch Anlegen des [+]-Kontakts des Testgeräts an
den 52C-Anschluss des DIP-IPM-Moduls und des [-]-Kontakts des Testgeräts
an R und S des DIP-IPM-Moduls. Normal, wenn alle drei Anschlüsse 1 kΩ oder
mehr aufweisen.
2 Im Gegensatz zu [1], prüfen des Widerstands durch Anlegen des [-]-Kontakts
des Testgeräts an den 52C-Anschluss des DIP-IPM-Moduls und des [+]-Kon-
takts des Testgeräts an R und S des DIP-IPM-Moduls. Normal, wenn alle drei
Anschlüsse 100 kΩ oder mehr aufweisen.
3 Prüfen des Widerstandes durch Anlegen des [-]-Kontakts des Testgeräts an den
[-]-Kontakt von DIP-IPM DMI (gelötete Stelle) und des [+]-Kontakts des Test-
geräts an R und S des DIP-IPM-Moduls. Normal, wenn alle drei Anschlüsse 1
kΩ oder mehr aufweisen.
4 Im Gegensatz zu [3], prüfen des Widerstands durch Anlegen des [+]-Kontakts
des Testgeräts an den [-]-Kontakt von DIP-IPM DMI und des [-]-Kontakts des
Testgeräts an R und S des DIP-IPM-Moduls. Normal, wenn alle drei Anschlüsse
100 kΩ oder mehr aufweisen.
5 Prüfen des Widerstandes durch Anlegen des [+]-Kontakts des Testgeräts an [P]
des DIP-IPM-Moduls (gelötete Stelle) und des [-]-Kontakts an U, V und W des
DIP-IPM-Moduls. Normal, wenn alle drei Anschlüsse 1 kΩ oder mehr aufweisen.
236
SMDE0058 rev.0 - 04/2012
DIP-IPM
Stopfen
Verkabe-
lung
Zum Messen Anlegen
dieser Kontakte an die
jeweiligen
Anschlüsse.
Testgerät
