11 Fehlerbehebung


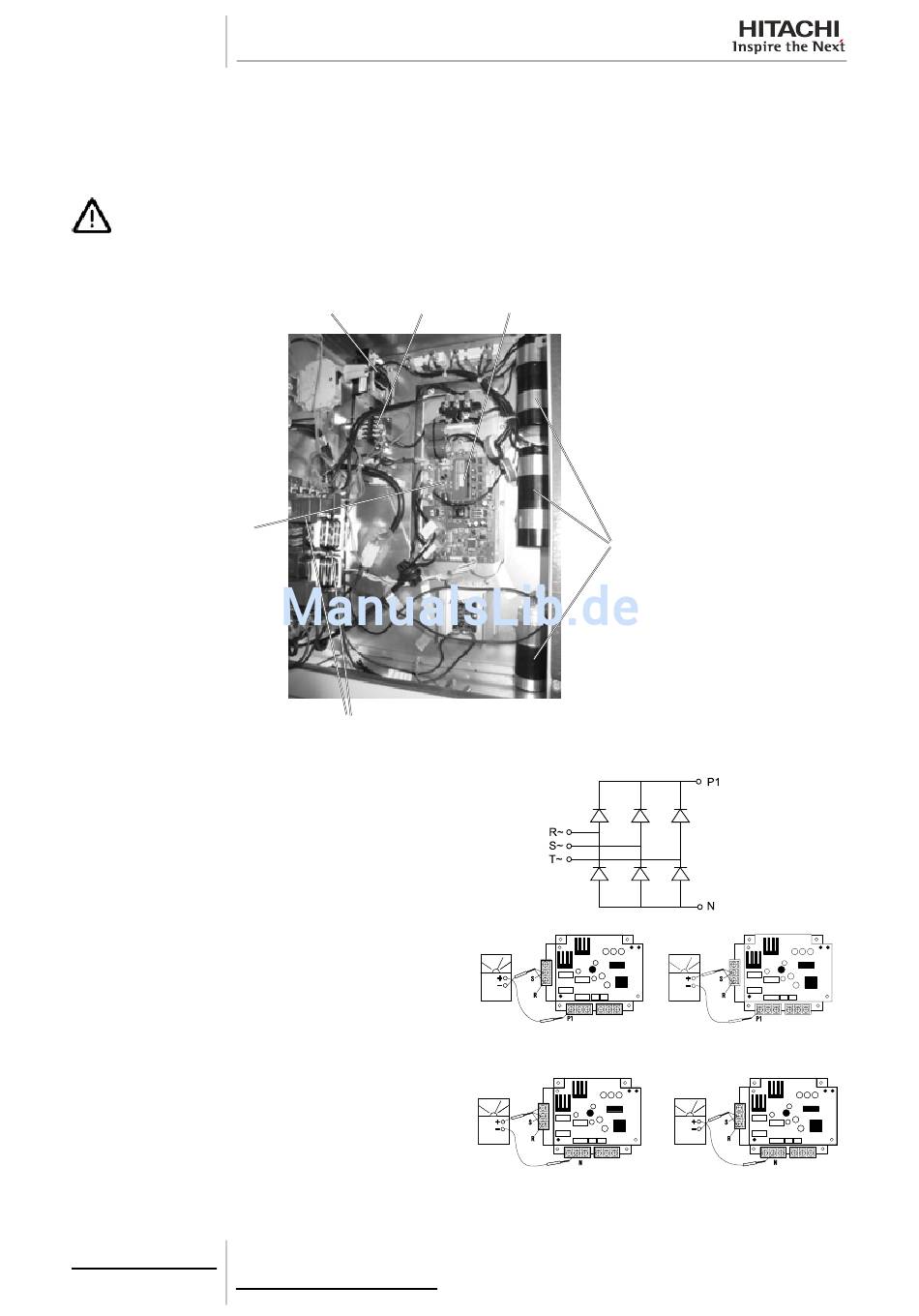

RASC-10HRNME. Prüfverfahren für das ISPM-Modul.
Entfernen Sie sämtliche Anschlüsse des ISPM-Moduls vor der Überprüfung. Sind bei der Durchführung der Schritte (a)
bis (h) alle Ergebnisse zufriedenstellend, dann liegt keine Störung des ISPM-Moduls vor. Messen im 1 kΩ-Bereich eines
Testgeräts.
V O R S I C H T
Elektrische Stromschlaggefahr. Es kann schwere Verletzungen verursachen. Führen Sie die Hochspannungsent-
ladung durch wie beschrieben.
LED 201
Verfahren mit analogem Testgerät:
Überprüfen des Diodenmoduls:
1 Prüfen des Widerstandes durch Anlegen der "+"-Seite
des Testgeräts an den P1-Anschluss des ISPM-Moduls
und der "-"-Seite des Testgeräts an R und S des ISPM-
Moduls. Wenn alle Widerstände über 1 kΩ liegen, ist der
Widerstand normal.
2 Prüfen des Widerstandes durch Anlegen der "-"-Seite
des Testgeräts an den P1-Anschluss des ISPM-Moduls
und der "+"-Seite des Testgeräts an R und S des ISPM-
Moduls. Wenn alle Widerstände über 100 kΩ liegen, ist
der Widerstand normal.
3 Prüfen des Widerstandes durch Anlegen der "-"-Seite
des Testgeräts an den N-Anschluss des ISPM-Moduls
und der "+"-Seite des Testgeräts an R und S des ISPM-
Moduls. Wenn alle Widerstände über 1 kΩ liegen, ist der
Widerstand normal.
4 Prüfen des Widerstandes durch Anlegen der "+"-Seite
des Testgeräts an den N-Anschluss des ISPM-Moduls
und der "-"-Seite des Testgeräts an R und S des ISPM-
Moduls. Wenn alle Widerstände über 100 kΩ liegen, ist
der Widerstand normal.
238
SMDE0058 rev.0 - 04/2012
Magnetischer
Drosselspule
Schaltschutz
Störschutzfilter
Invertermodul ISPM
Kondensatoren
Gleichrichten der Teile im internen ISPM-Kreislauf (allgemein)
