Hitachi RASC-H(V)RNME Handbuch Seite 41

3 Rohrleitungen und
Kältemittelmenge

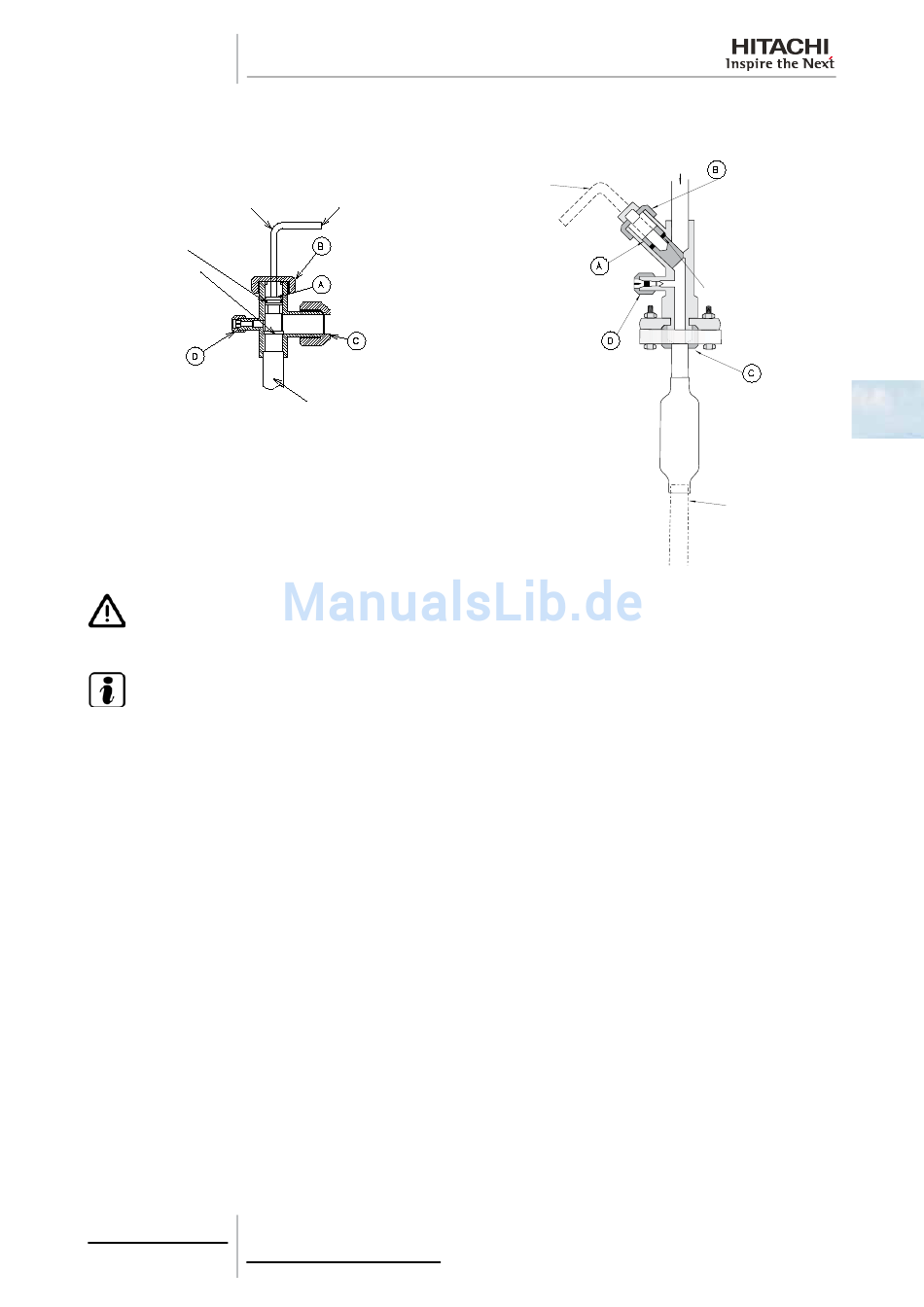

Zum Öffnen und Schließen
des T-Ventils
O-Ring (Gummi)
Dichtungsoberfläche
(Wenn völlig
geschlossen)
Stopfen der Kontrollmuffe
(nur Füllschlauch kann
angeschlossen werden).
Kappe mit angegebenem
Drehmoment festziehen
V O R S I C H T
Geräte können beschädigt werden. Gerätestörung Beim Testlauf das T-Ventil vollständig öffnen.
H I N W E I S
Üben Sie keine Kraft auf das T-Ventil an der Endöffnung aus (5 Nm oder weniger). Die hintere Befestigungskon-
struktion wird nicht mitgeliefert.
31
SMDE0058 rev.0 - 04/2012
(Abb. a)
Inbus-Schlüssel
Kappe mit
angegebenem
Drehmoment festziehen
Verschlussschraube
(T-Ventil)
Den Konusanschluss
mit angegebenem
Drehmoment
festziehen
Kältemitteldruck
(Abb. b)
Kältemitteldruck
Zum Öffnen und
Schließen des
T-Ventils
Verschlussschraube
(T-Ventil)
Stopfen der Kontrollmuffe
(nur Füllschlauch kann
angeschlossen werden).
Kappe mit angegebenem
Drehmoment festziehen.
Kappe mit
angegebenem
Drehmoment
festziehen
O-Ring (Gummi)
3
Schrauben der
Flansch mit
angegebenem
Drehmoment festziehen
Vor Ort bereitgestelltes
Rohr
