2 Geräteinstallation

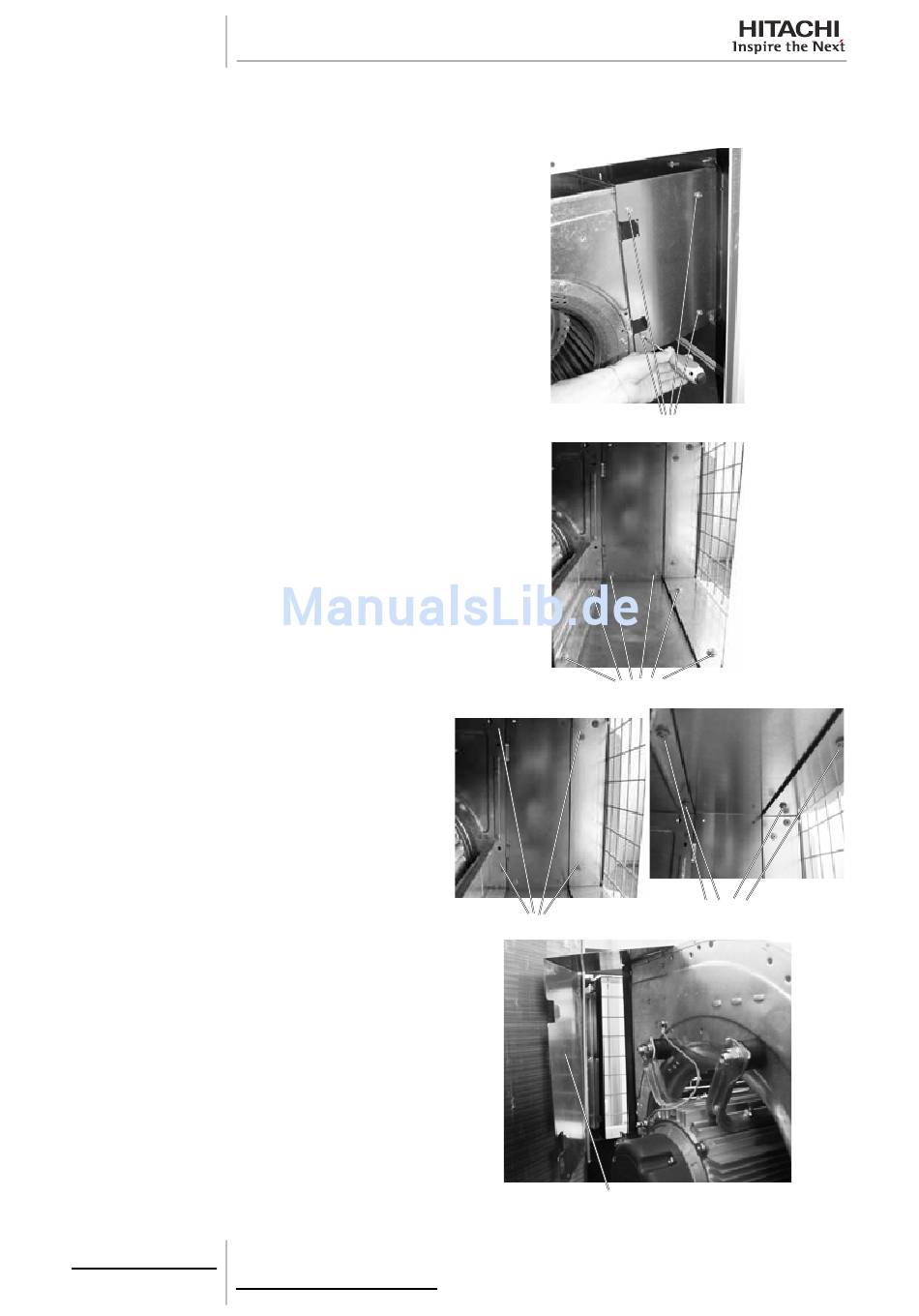

4 Wenn die Lufteinlassblende entfernt wurde, gehen Sie zum nächsten Schritt über. Wenn nicht, entfernen Sie die Lüfter-
Kabelführungsbaugruppe von der Wartungsklappe des Lüfters, und befolgen Sie die folgenden Schritte:
a. Entfernen Sie vier (4) Befestigungsschrauben der
Seitenplatte der Lüfterkabelführung, und entfer-
nen Sie die Platte.
b. Entfernen Sie sechs (6) Befestigungsschrauben
der Basisplatte der Lüfterkabelführung, und ent-
fernen Sie die Platte.
c. Entfernen Sie acht (8) Befestigungsschrauben der
L-förmigen Platte der Lüfterkabelführung, und ent-
fernen Sie die Platte. Wenn es nicht möglich ist,
die L-förmige Platte von der oberen Seite aus zu
entfernen, ziehen Sie die Platte von der hinteren
Wartungsklappe aus heraus.
14
SMDE0058 rev.0 - 04/2012
Schrauben
Schrauben
Schrauben
L-förmige Platte
Schrauben
