10 Wartung
6 Entfernen Sie die zwei (2) Schrauben, mit denen der
Schwimmerschalter an der Abflusswanne befestigt ist,
und entfernen Sie ihn..
7 Entfernen Sie die drei (3) Schrauben, mit denen die
Lüfterverankerung befestigt ist, und ziehen Sie sie un-
ter Beachtung der Verkabelung und der Abflusswanne
langsam ab. Wenn die Hälfte vom Lüfter draussen ist,
ziehen Sie das Anschlusskabel für den Lüftermotor ab
und nehmen Sie ihn komplett heraus.
V O R S I C H T
Gefahr. Eine einzelne Person könnte sich beim Heraus-
heben verletzen. Der Lüfter wiegt ca. 30 Kg. Zwei Perso-
nen sollten diese Arbeit tun.
8 Nach dem Ausbau des Lüfters entfernen Sie die vier (4)
Befestigungsschrauben an der hinteren Seite des Ge-
häuses und nehmen Sie die Verankerung heraus.
9 Drehen Sie das Gehäuse so, dass die Schrauben, die
jeden Lüftermotor befestigen, sichtbar sind. Entfernen
Sie die Schrauben (4 pro Lüfter). Entfernen auch die
Befestigungsschrauben jeder Motorwelle.
10 Bauen Sie den Lüftermotor aus, indem Sie die drei (3)
Befestigungsmuttern und Halterungen entfernen.
11 Montieren Sie die Teile in umgekehrter Reihenfolge wie
beim Ausbau.
H I N W E I S
• Achten Sie beim Wiedereinbau des gesamtes Bau-
satzes besonders auf die flachen Stahlteile, die das
gesamte Ersatzteil am Ende der Schiene halten.
Drücken Sie das Teil zur Wand und damit in das Ge-
häuse. Siehe nebenstehende Fotos.
• Tragen Sie bei mechanischen Arbeiten immer
Handschuhe.
131
SMDE0058 rev.0 - 04/2012

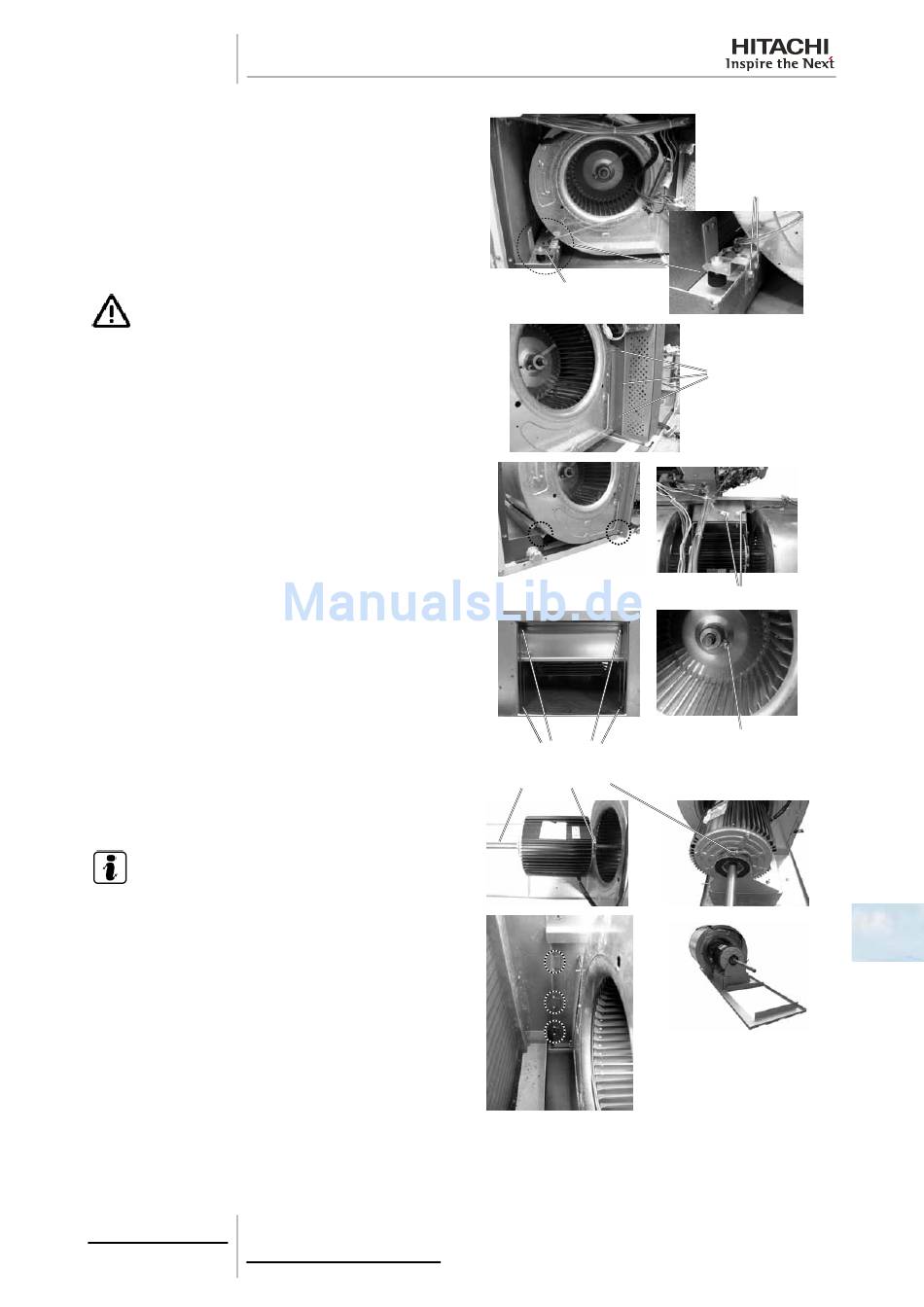

Schwimmerschalter
