10 Wartung
H I N W E I S
• Entfernen Sie gründlich das Öl, das sich eventuell auf anderen Teilen des Geräts wie die Bodenplatte, Rohre
usw. ausgebreitet hat.
• Vergewissern Sie sich, dass die Leitungen durchtrennt sind, bevor Sie mit dem Brenner arbeiten.
• Setzen Sie den Kühlkreislauf nicht zu lange den Umgebungsbedingungen aus, damit sich das Wasser darin
nicht mit Fremdpartikeln vermischt. Montieren Sie den Kompressor nach dem Ausbau so schnell wie möglich
wieder ein. Wenn er über längere Zeit ungeschützt den Umgebungsbedingungen ausgesetzt sein sollte, ver-
siegeln Sie die Ansaug- und Abflussleitung.
• Entfernen Sie die Kappen des Kompressors erst kurz vor dem Auswechseln. Bevor Sie den Kompressor mon-
tieren, versiegeln Sie die Ansaug- und die Abflussleitung zum Schutz vor Fremdpartikeln mit einem Klebe-
band. Entfernen Sie das Band beim Anschluss der Leitungen.
7 Lösen Sie die vier (4) Muttern, mit der der Kompres-
sor befestigt ist, und bauen Sie dann den Kompressor
aus. Vermeiden Sie beim Ausbau das Verbiegen oder
Berühren der vorbei führenden Rohre.
8 Isolieren Sie Kabel und elektrische Bauteile zum Schutz
vor den Flammen des Lötbrenners.
9 Kühlen Sie zum Verlöten der Anschlussleitungen des
Kompressors zuerst die Leitungsseite des Kompres-
sors mit einem feuchten Tuch ab. Damit wird verhindert,
dass Lötpartikel in den Kompressor eindringen. Sollten
Lötpartikel in den Kompressor eindringen, hat dies einen
Kompressordefekt zur Folge.
10 Montieren Sie die Teile in umgekehrter Reihenfolge wie
beim Ausbau.
Ziehen Sie die Schrauben (U, V und W) für die Kom-
-
pressorkabel mit 2,5 Nm an.
-
Befestigen Sie die Verbindungskabel.
H I N W E I S
Fixieren Sie das Verbindungskabel des Kompressors mit einem Kabelbinder, um zu verhindern, dass es in Kon-
takt mit den scharfen Metallkanten und den heißen Leitung gerät.
V O R S I C H T
Feuergefahr. Es kann zu Rauchbildung und anderen Schäden kommen. Alle Kompressorleitungen müssen ver-
lötet werden, um an den Kältemittelkreislauf angeschlossen zu werden. Vergewissern Sie sich vor dem Löten,
dass die Umgebung frei von entzündlichen Objekten und Flüssigkeiten ist.
133
SMDE0058 rev.0 - 04/2012

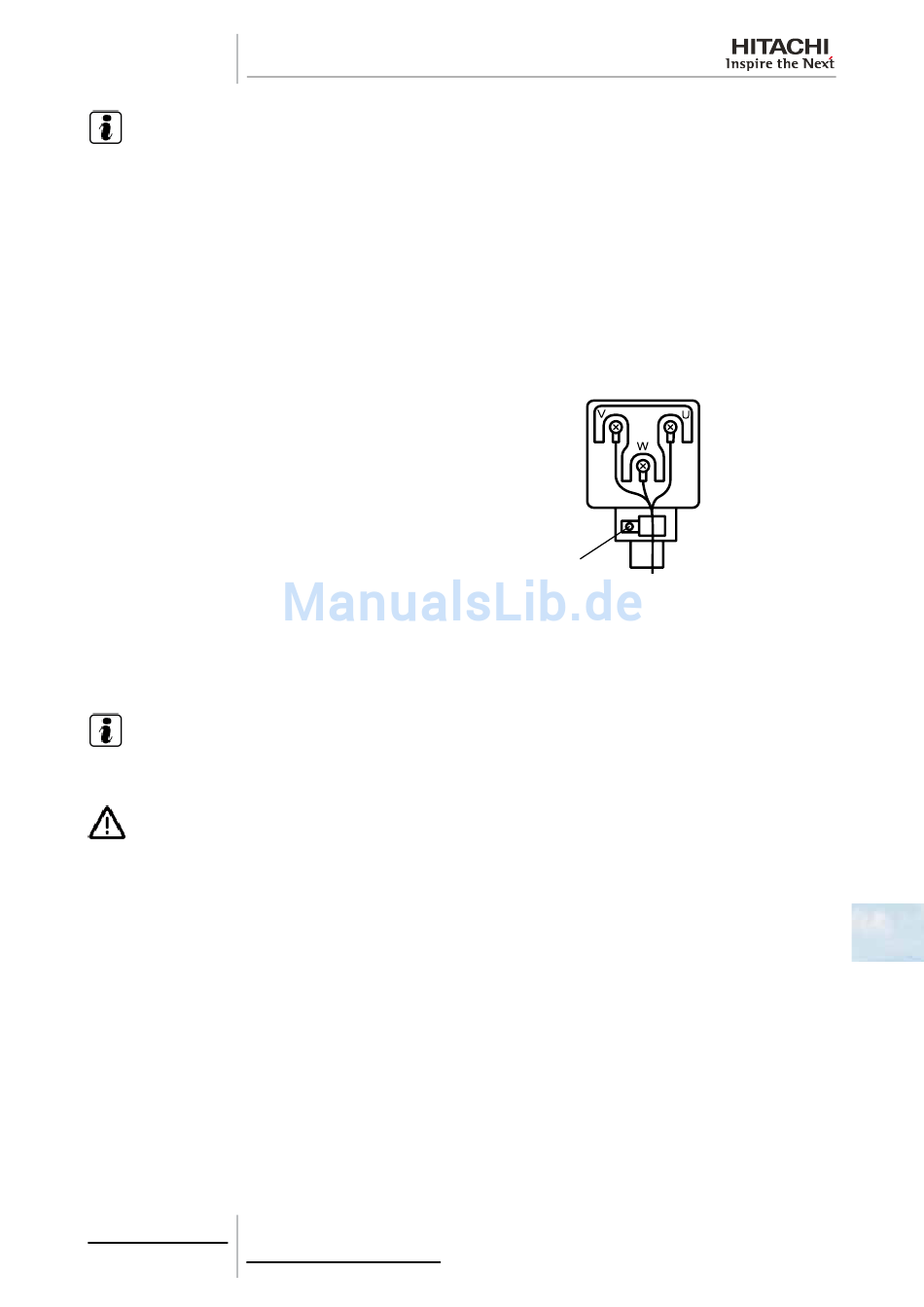

Detaildarstellung der Kompressoranschlüsse
Befestigung mit
Schraube
Kompressorkabel (3 Kabel)
10
