10 Wartung

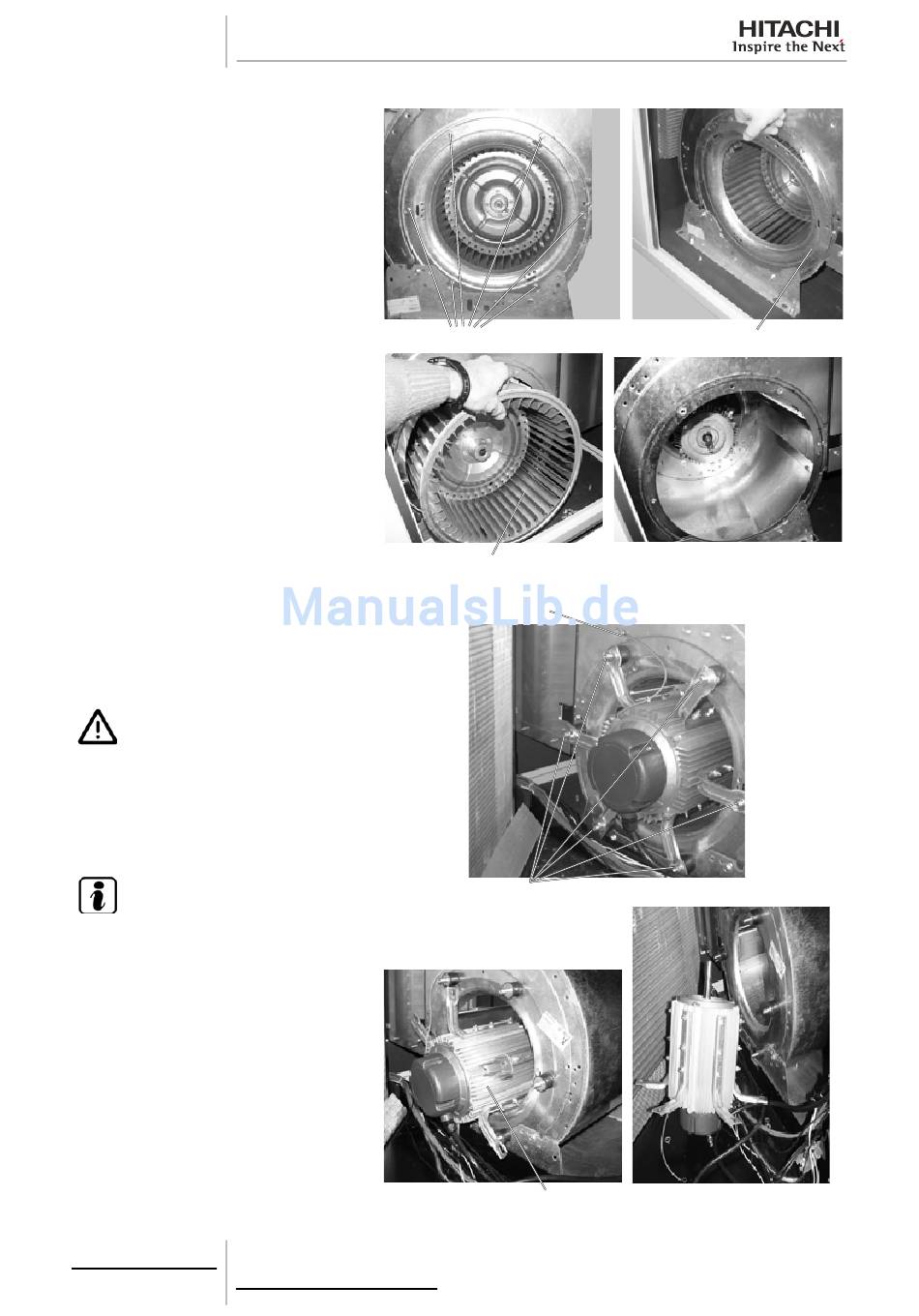

6 Zum Entfernen der Gleitschiene entfernen
Sie - von der Wartungsklappe des Lüfters
aus - die Gehäuseplatte, nachdem Sie die
sechs (6) Schrauben gelöst haben. Nehmen
Sie dann die Gleitschiene ab.
7 Entfernen Sie am Ende - von der Position
der hinteren Wartungsklappe aus - die Er-
dungsschraube und die sechs Schrauben,
die den Motor an der Lüftereinheit befesti-
gen. Entnehmen Sie dann den Lüftermotor.
V O R S I C H T
In diesem Schritt sind durch den festen
Sitz des Lüftermotors zwei Personen not-
wendig. Eine zweite Person muss an der
Wartungsklappe des Lüfters positioniert
werden, um die Gleitschiene mit dem Lüf-
termotor auszurichten.
H I N W E I S
Bewahren Sie die zwei (2) Unterlegschei-
ben von jeder Schraube auf, um sie beim
Wiedereinbau zu verwenden.
154
SMDE0058 rev.0 - 04/2012
Schraubenbolzen
Läufer
Schraube für Erdungskabel
Schraubenbolzen
Lüftermotor
Seitliche Gehäuseplatte
