10 Wartung

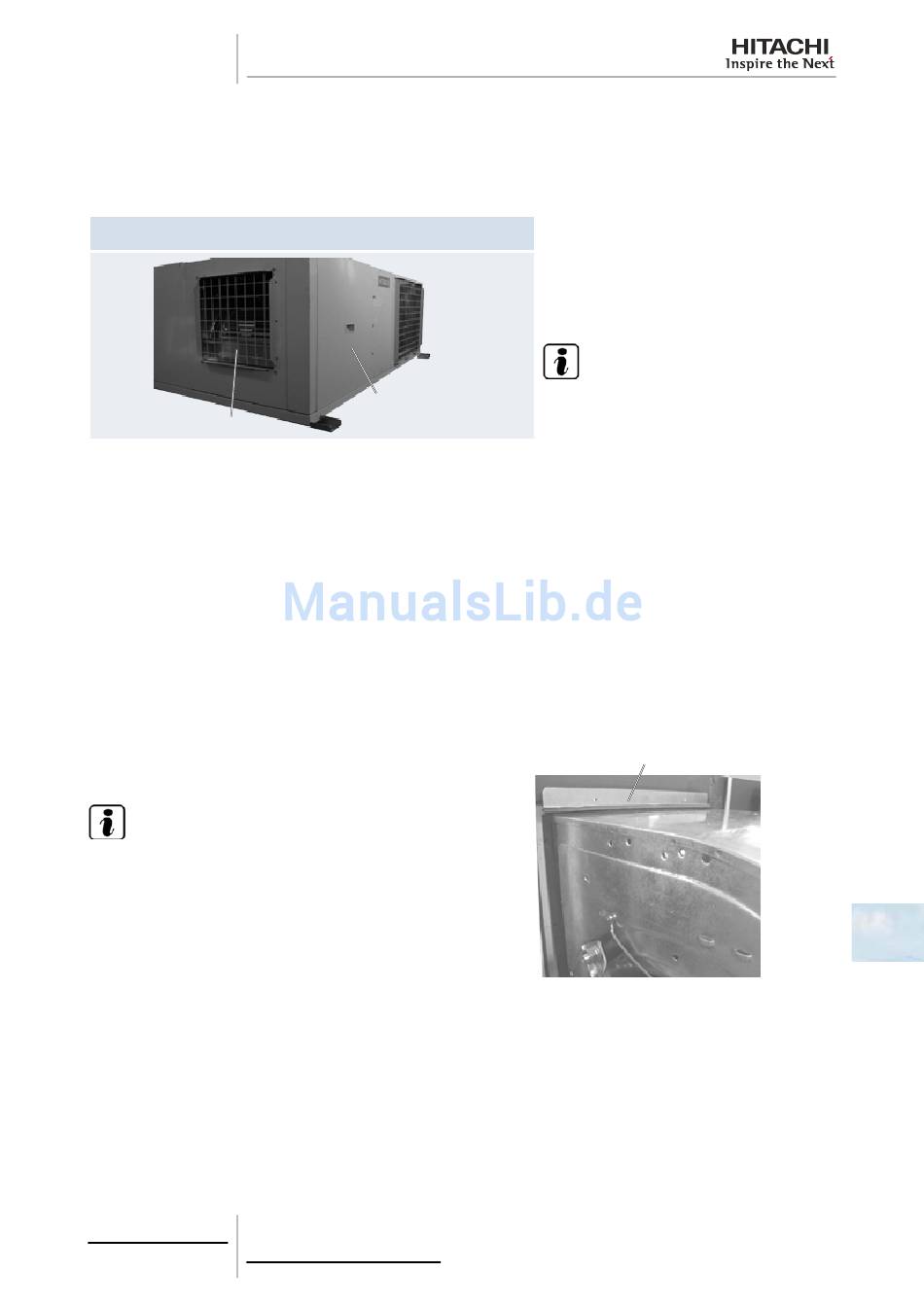

10.2.13 Entfernen der Lüftereinheit (optionale Position)
Das Verfahren zum Entfernen der Lüftereinheit ist - abhängig von deren Position - unterschiedlich (werkseitig gelieferte
Position oder optionale Position).
Wenn die Lüftereinheit in der optionalen Position ist, befolgen Sie diese Schritte:
Luftauslassblende
und Lüftereinheit (optionale Position)
Luftauslassblende
1 Um Zugang zu den Innenteilen der Einheit zu erhalten, entfernen Sie - abhängig von den Zugangsbeschränkungen -
die folgenden Abdeckungen und Blenden:
a. Wenn die obere Abdeckung entfernt werden kann, entfernen Sie sie wie beschrieben in Abschnitt
ren Abdeckung gelangen Sie von der oberen Seite zu den Innenteilen der Einheit.
b. Wenn die obere Abdeckung und die Luftauslassblende nicht entfernt werden können, entfernen Sie folgende Teile:
Š Entfernen Sie die Wartungsklappe des Lüfters gemäß der Beschreibung in Abschnitt
tungsklappe.
Š Entfernen Sie die hintere Wartungsklappe gemäß der Beschreibung in Abschnitt
tungsklappe.
c. Wenn die obere Abdeckung nicht entfernt, und die Luftauslassblende hingegen entfernt werden kann, entfernen Sie
sie gemäß der Beschreibung in Abschnitt
2 Schrauben Sie das Lüftereinheit-Zubehör (4 Teile) von
der Lüftereinheit ab.
H I N W E I S
Wenn die Lüftereinheit ausgetauscht wird, muss das
Lüftereinheit-Zubehör (4 Teile) an die neue Lüftereinheit
geschraubt werden, bevor sie in dem RASC-Gerät ins-
talliert wird.
149
SMDE0058 rev.0 - 04/2012
Lüfterwartungsklappe
Entfernen der Luftauslassblende (optionale
H I N W E I S
In der optionalen Position werden die War-
tungsklappe des Lüfters und die Luftaus-
lassblende ausgetauscht.
Ausbau der Lüfter-War-
Entfernen der hinteren War-
Position).
Lüftereinheit-Zubehör (4 Teile)
Ausbau der obe-
10
