10 Wartung

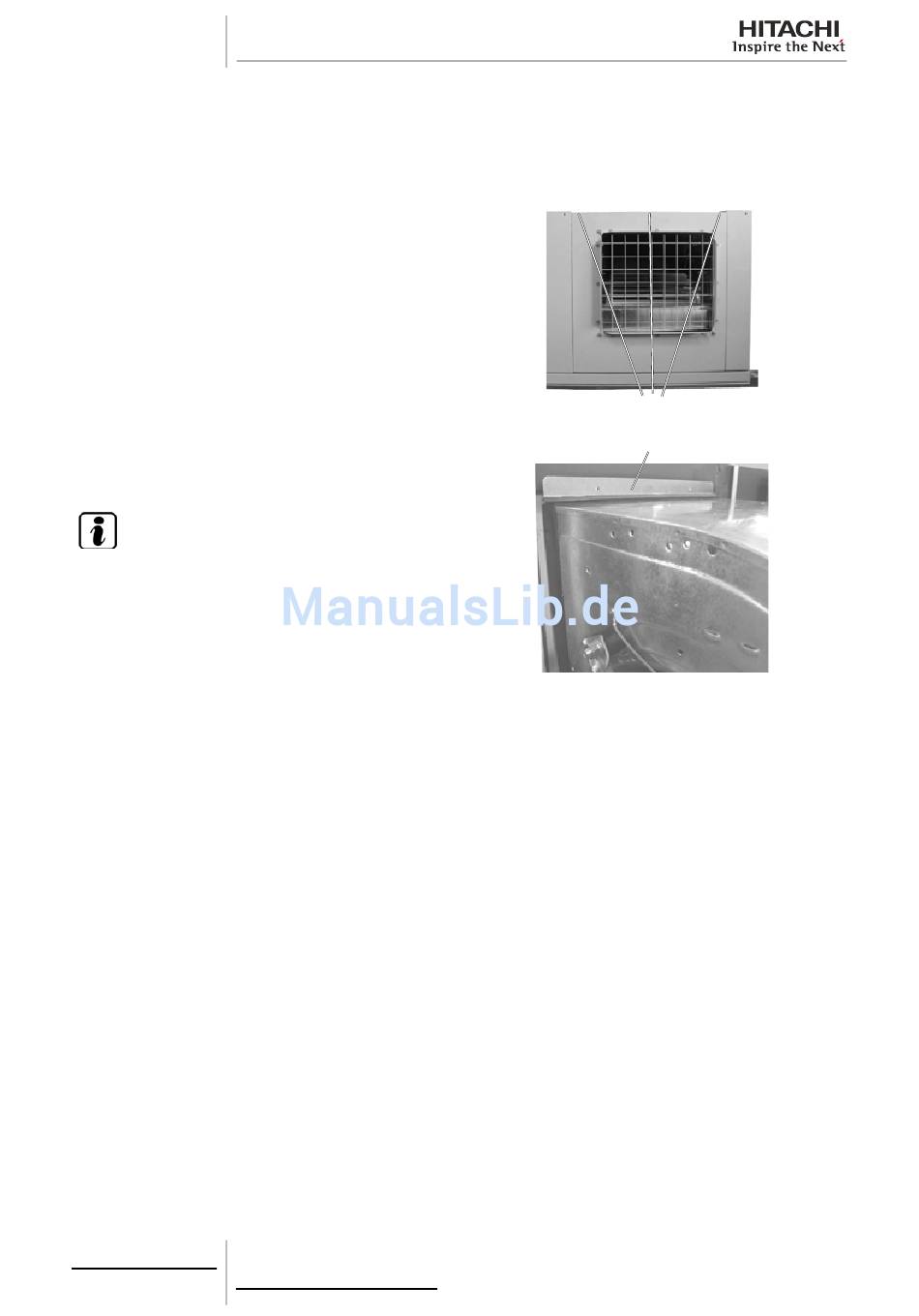

10.2.11 Entfernen der Luftauslassblende (optionale Position)

Das Verfahren zum Entfernen der Luftauslassblende ist - abhängig von deren Position - unterschiedlich (werkseitig gelie-
ferte Position oder optionale Position).
Wenn die Luftauslassblende in der optionalen Position installiert ist, befolgen Sie diese Schritte:
1 Entfernen Sie die drei (3) Schrauben.
2 Entfernen Sie die zwölf (12) Schrauben (3 für jede Sei-
te), die das Luftauslassblendengitter mit dem Lüfterein-
heit-Zubehör befestigen.
H I N W E I S
Wenn das RASC-Gerät angeschlossen ist, wird die
Option des Lüftereinheit-Zubehörs ausgeblendet. Aus
diesem Grund muss die Lüfterkabelführung von der
Installation entfernt werden, um das Lüftereinheit-
Zubehör von der Luftauslassblende abschrauben zu
können.
3 Schieben Sie die Luftauslassblende nach oben. Ziehen Sie sie dann ab und entfernen Sie sie mit dem Gitter.
144
SMDE0058 rev.0 - 04/2012
Schrauben
Lüftereinheit-Zubehör (4 Teile)
