6 Gehen Sie nach folgendem Verfahren vor:
a. Wenn die Lufteinlassblende entfernt werden kann, gehen Sie zum nächsten Schritt über, um die Lüftereinheit zu
entfernen.

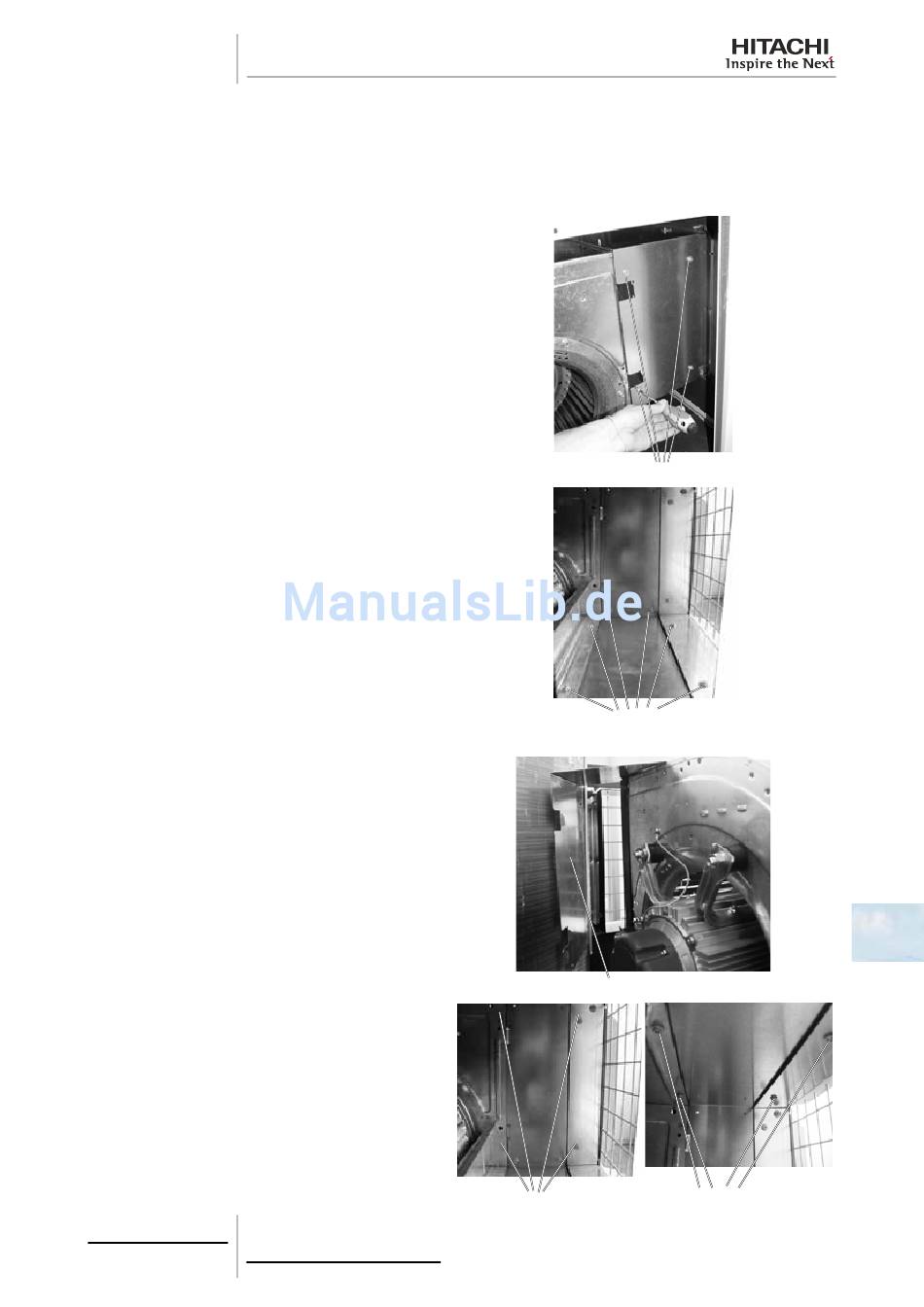

b. Wenn die Luftauslassblende nicht entfernt werden kann, befolgen Sie diese Schritte:
i. Entfernen Sie vier (4) Befestigungsschrauben
der Seitenplatte der Lüfterkabelführung, und
entfernen Sie die Platte.
ii. Entfernen Sie sechs (6) Befestigungsschrau-
ben der Basisplatte der Lüfterkabelführung,
und entfernen Sie die Platte.
iii. Entfernen Sie acht (8) Befestigungsschrauben
der L-förmigen Platte der Lüfterkabelführung,
und entfernen Sie die Platte. Wenn es nicht
möglich ist, die L-förmige Platte von der obe-
ren Seite aus zu entfernen, ziehen Sie die
Platte von der hinteren Wartungsklappe aus
heraus.
147
SMDE0058 rev.0 - 04/2012
Schrauben
Schrauben
L-förmige Platte
Schrauben
