8 Kältemittel- und Wasserleitung
Heizung und Warmwasser

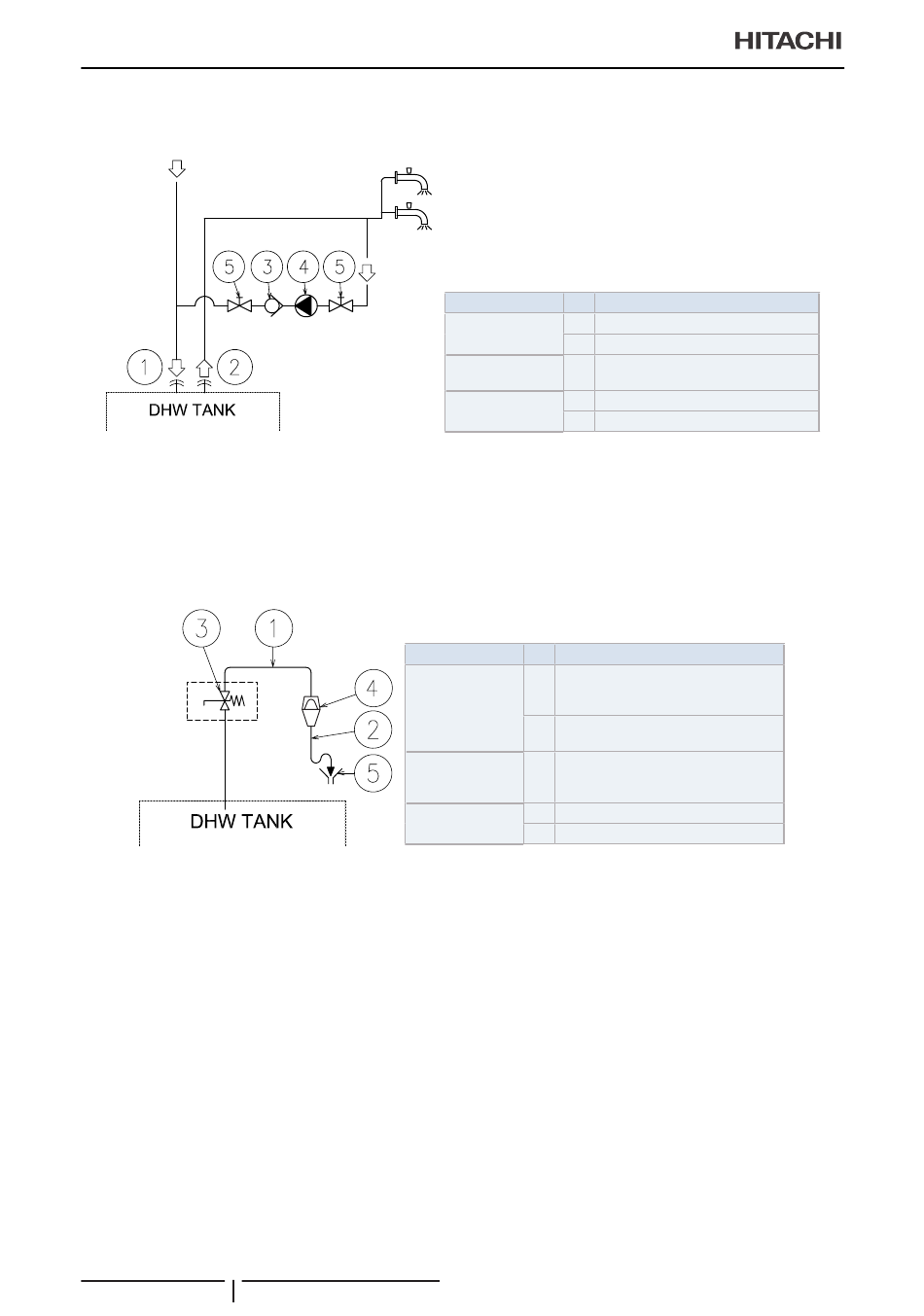

8.3.3 Zusätzliche hydraulische optionale Elemente (für Warmwasser)
Bei einem Rückführungskreislauf für den Warmwasserkreislauf:
• 1 Wasserumwälzpumpe (nicht mitgeliefert): Diese Wasserpumpe (3) hilft bei der korrekten Warmwasserrückführung
zum Warmwassereinlass.
• 1 Wasser-Absperrventil (ATW-WCV-01 Zubehör): Dieses HITACHI-Zubehör (4) wird nach der Wasserumwälzpumpe
(31) angeschlossen, um den Rückfluss des Wassers zu vermeiden.
• 2 Absperrventile (nicht mitgeliefert) (5): Eines nach der Wasserumwälzpumpe (3) und das andere nach dem
Wasserabsperrventil-Zubehör (4).
8.3.4 Zusätzliche erforderliche Hydraulikelemente für Warmwasser (nur für den GB-Markt)
Das folgende Zubehör ist für die Einhaltung der in den GB-Bauvorschriften 2000 genannten GB-Anforderungen für die
YUTAKI S COMBI auf dem GB-Markt erforderlich.
• 1 Druck- und Temperaturenlastungsventil (werksseitig geliefert), das am heißesten Teil des Warmwasserspeichers
angebracht ist. Diese Vorrichtung schützt das Gerät vor Überhitzung (>96 °C) und zu hohem Druck (>7 bar) im
Warmwasserspeicher. Zusätzlich ist ein Rohr mit Ø15 (werksseitig geliefert) am Auslass des Entlastungsventils
angebracht, das für den Ablauf zum Zwischenbehälter (4) zuständig ist.
• 1 Zwischenbehälter (4) (nicht mitgeliefert), der in einer vertikalen Position installiert ist, wobei das Rohr zwischen dem
Ventilauslass und dem Zwischenbehälter nicht länger als 600 mm sein darf.
• 1 Zwischenbehälter-Auslassrohr (2) (nicht mitgeliefert) mit einem mindestens 300 mm langen vertikalen Abschnitt
unter dem Zwischenbehälter (4), vor irgendwelchen Bögen oder Biegungen in den Leitungen. Dieses Rohr muss
aus Metall oder einem anderen Material hergestellt sein, für das nachgewiesen wurde, dass es mit Sicherheit die
Temperaturen und den Druck des abgelassenen Wassers, wie in den GB-Bauvorschriften genannt, standhält.
• Das Ablaufrohr vom Zwischenbehälter (2) muss an einem sicheren Ort enden, an dem kein Risiko für Personen in
der Nähe des Ablaufes besteht. Der Ablauf hat eine hohe Wassertemperatur und einen hohen Druck.
102 TCDE0123 rev.2 - 10/2019
Typ Nr.
1
Rohrleitungsan-
schluss
2
Zubehör 3
4
Nicht mitgeliefert
5
Typ Nr.
Ausgangsrohr Ø15 des Druck- und
1 Temperaturentlastungsventils
Rohrleitungsan-
(werksseitig geliefert)
schluss
Auslassrohr des Zwischenbehälters
2
(nicht mitgeliefert)
Druck- und
Zubehör 3 Temperaturentlastungsventil
(werksseitig geliefert)
4 Zwischenbehälter (nicht mitgeliefert)
Nicht mitgeliefert
5 Ablauf (nicht mitgeliefert)
Teilebezeichnung
Wassereinlass (WW)
Wasserauslass (WW)
Wasser-Rückschlagventil
(Zubehör ATW-WCV-01)
Wasserpumpe
Absperrventil
Teilebezeichnung
