Dabei entspricht das Winkelmaß auf beiden Schlitten dem gewünschten
Winkel der Verbindung. Soll beispielsweise ein 45°-Winkel erstellt wer-
den, sind beide Spannwerkzeuge am 45°-Maß auszurichten, nicht etwa
am 22,5°-Maß.
Bei der Erstellung von T-, Kreuzstücken oder Y-Abzweigen sind die Grund-
spannwerkzeuge entsprechend den Schablonen für die gewünschte Schwei-
ßung zu positionieren und zu verschrauben. Näheres steht in Abschn. 5.2.
In den zur Verschraubung vorgesehenen (Lang-) Löchern der Spannwerk-
zeuge sind jeweils nur diejenigen von Drei-, Vier- oder Sechseck umschlos-
senen oder mit X-Linie versehenen Löcher in den Platten zugänglich, an
denen tatsächlich verschraubt werden muss.
Nach dem Montieren der Grundspannwerkzeuge sind die Reduziereinsätze
einzuschrauben, falls der zu verschweißende Rohrdurchmesser kleiner ist als
das Maß der Spannwerkzeuge. Die Reduzierungen sind an den Spannwerk-
zeugen zu verschrauben, ohne mit Arbeitswerkzeugen die Oberflächen
der Schalen der Spannwerkzeuge zu beschädigen.
4 Inbetriebnahme und Konfiguration
4.1

Inbetriebnahme und Einschalten

Vor der Inbetriebnahme der Steuereinheit muss der Ölstand der
Hydraulik überprüft und ggf. mit Hydrauliköl HF-E 15 aufgefüllt
werden. Ein Schauglas zum Ablesen des Ölstands ist in einer Öff-
Wichtig
nung an der Wartungklappe (vgl. Abb. in Abschn. 3.2.2) sichtbar.
Die Heizelement-Oberflächen müssen fettfrei und sauber sein
bzw. gereinigt werden. Die Transportsicherungen von Heizele-
ment, Hobel und Bedienpult müssen vor der Inbetriebnahme
Wichtig
entfernt werden, falls die Maschine zuvor transportiert wurde.
Die Maschine muss auf ebener Fläche rutschfest aufgestellt werden. Vor
der Inbetriebnahme ist sie auszurichten. Die Ausrichtung erfolgt mit ihren
höhenverstellbaren Standfüßen. Alle Standfüße müssen sicher auf
dem Boden stehen.
Wenn alle Anforderungen an Arbeits- und Betriebssicherheit, wie in Ab-
schn. 2 dargelegt, eingehalten sind, kann die Maschine nach dem Anschluss
an die Netzversorgung am Hauptschalter eingeschaltet werden.
14
DE
Winkelskala und Lochmuster
auf Aluminiumguss-
Grundspannwerkzeugen
Bedienungsanleitung HÜRNER HWT 400–WeldControl
H Ü R N E R S c h w e i s s t e c h n i k G m b H
Nieder-Ohmener Str. 26
35325 Mücke, Deutschland

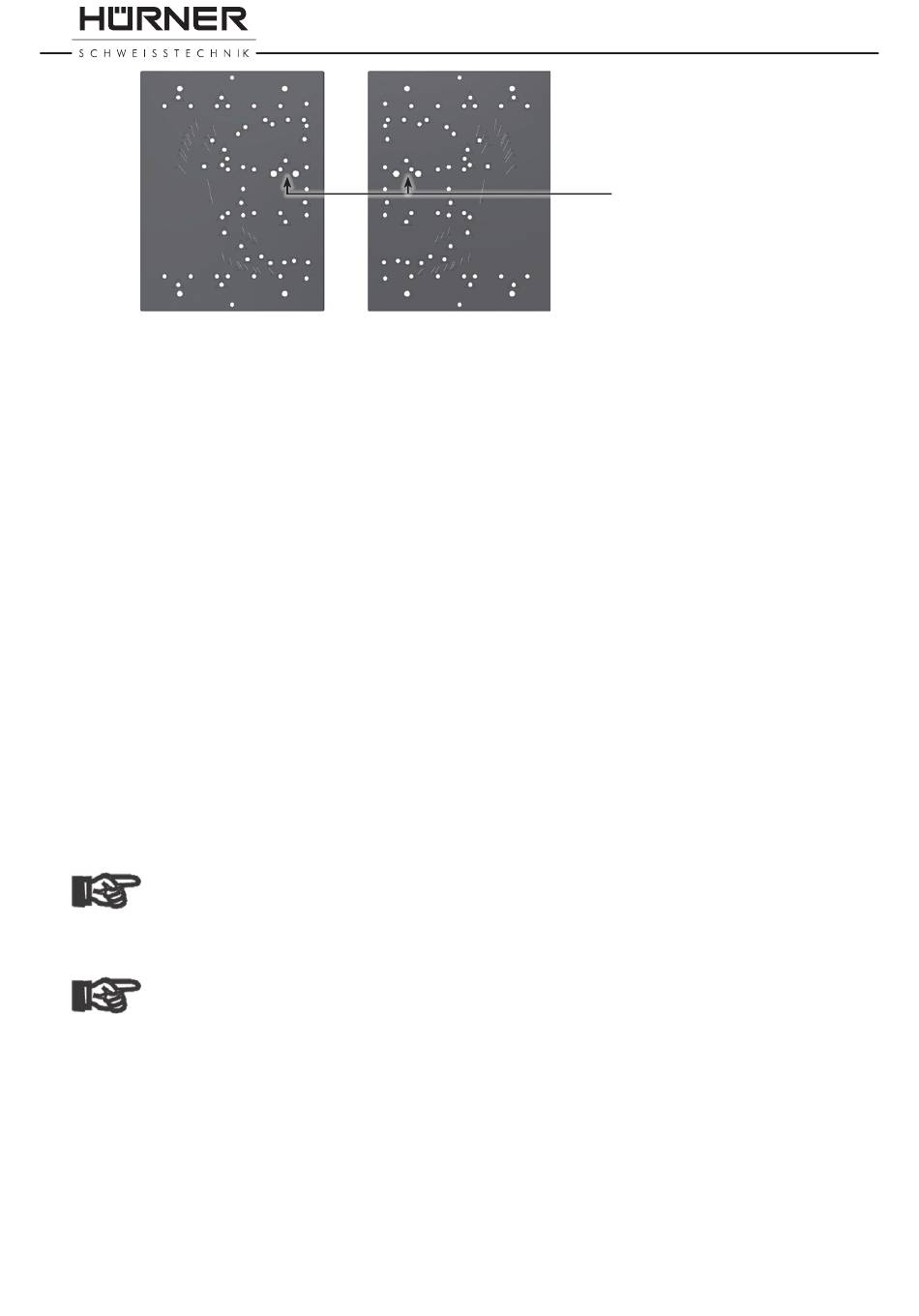

Drehpunkte auf den Zusatzplatten
zur Montage der Aluminiumguss-
Grundspannwerkzeuge
