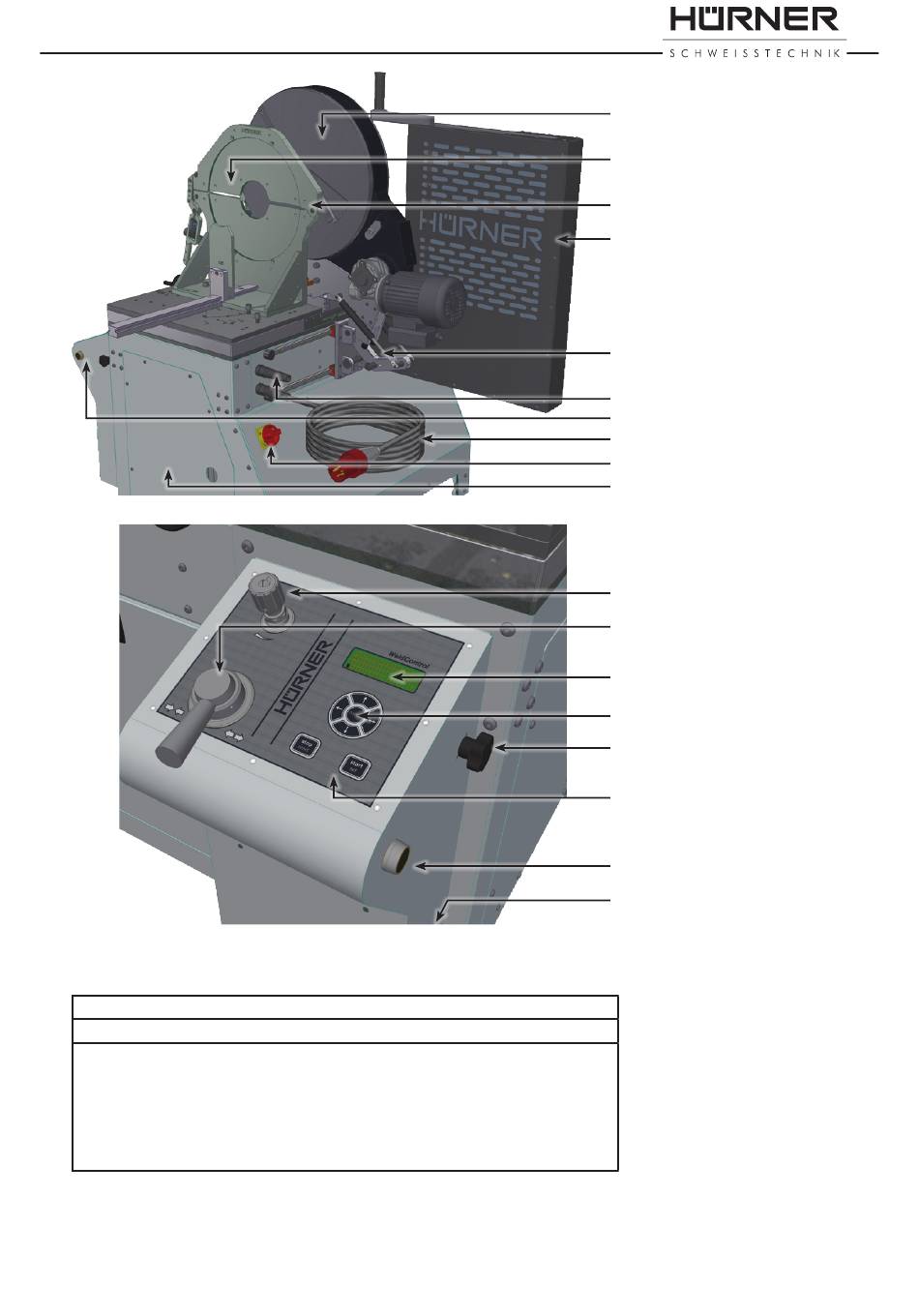

3.2.3 Bedienpult

3.2.4 Technische Daten

HWT 400–WeldControl
Anschlusswerte
Spannung
Frequenz
Leistung gesamt
Leistung Heizelement
Leistung Planhobel
Leistung Hydraulik
Leistung sonstige Geräte
Version Januar 2020
3 Ph/PE, 400 V AC ± 10 %
50/60 Hz
9 kW
5 kW
1,85 kW
1,50 kW
0,65 kW
Bedienungsanleitung HÜRNER HWT 400–WeldControl
Planhobel
In Grundspannwerkzeug
eingesetzte Reduzierung
Grundspannwerkzeug
(Stahl-Grundspannwerkzeug abgebildet;
vgl. Abschn. 3.4)
Heizelement unter Einhausung
Tragvorrichtung von Planhobel an
Führungsschienen für Querbewe-
gung Hobel und Heizelement
Spannungsversorgung von
Planhobel
(Kabel nicht abgebildet)
Bedienpult
Netzkabel 400 V
Hauptschalter
(ausgeführt auch als Not-Aus-Schalter)
Wartungsklappe
Höchstdruck-Einstellventil
Verfahrhebel
Anzeigedisplay
Pfeil- und MENÜ-Taste
Manuelles Druckentlastungsventil
START/SET- und
STOP/RESET-Taste
Sofort-Druckentlastungsventil
USB A-Anschluss und Spannungs-
versorgungsanschluss für
optionalen Etikettendrucker
(im Fuß des Bedienpults)
