Durchzuführende Schritte
1.
Verlegen Sie die Leitung.
2.
Verbinden Sie die Klemme „Klin1" mit dem Klingeltas-
terkontakt des ersten Klingeltasters (z. B. bezeichnet
mit „ 1"). Siehe Abb.
3.
Verbinden Sie die Klemme „Klin2" mit dem Klingeltas-
terkontakt des zweiten Klingeltasters (z. B. bezeich-
net mit „ 2"). Siehe Abb.
4.
Verbinden Sie die Klemme „TOut" mit dem gemeinsa-
men Klingeltasterkontakt (z. B. bezeichnet mit
„ "). Siehe Abb. 36.
Wichtig: Wurde im Konfigurationsmanager die Kon-
taktart der Eingänge umkonfiguriert (Low-Pegel),
müssen Sie statt „TOut" die Klemme „TGnd"
anschließen. Aber: Die Verwendung des Low-Pegels
ist am TFS-Dialog 100 nicht möglich.
Klingeltaster und Haustürklingel anschließen
Warnung: Überspannungen, wie sie bei Gewitter
auftreten, können zu einem lebensgefährlichen elek-
trischen Schlag führen oder die Anlage beschädigen
oder zerstören.
Verlegen Sie alle Kabel innerhalb des Gebäudes.
Voraussetzungen
Installationskabel (z. B. J-Y(St)Y nx2x0,6) mit fol-
genden Merkmalen:
mindestens drei Adern
ungeschirmt; aber: geschirmt bei ungünstigen
Bedingungen wie der Nähe eines starken Senders
oder einer Starkstromleitung
Ein Klingeltrafo mit 5-15 V AC/DC
Durchzuführende Schritte
1.
Verlegen Sie die Leitungen.
2.
Verbinden Sie die Klemme „Klin1" mit dem Klingeltas-
terkontakt des ersten Klingeltasters (z. B. bezeichnet
mit „ 1") und mit der ersten Haustürklingel. Siehe
Abb. 37.
3.
Verbinden Sie die Klemme „Klin2" mit dem Klingeltas-
terkontakt des zweiten Klingeltasters (z. B. bezeich-
net mit „ 2") und mit der zweiten Haustürklingel.
Siehe Abb. 37.
4.
Verbinden Sie die Klemme „TGnd" mit den beiden
Haustürklingeln und dem Klingeltrafo. Siehe
5.
Verbinden Sie den Klingeltrafo mit dem gemeinsa-
men Klingeltasterkontakt (z. B. bezeichnet mit
„ "). Siehe Abb. 37.
36.
36.
Abb.
Sonstige Geräte anschließen
Weitere Schritte
Im Anschluss an die Inbetriebnahme müssen Sie im
Konfigurationsmanager COMset eine Rufverteilung
für den oder die Klingeltaster einrichten.

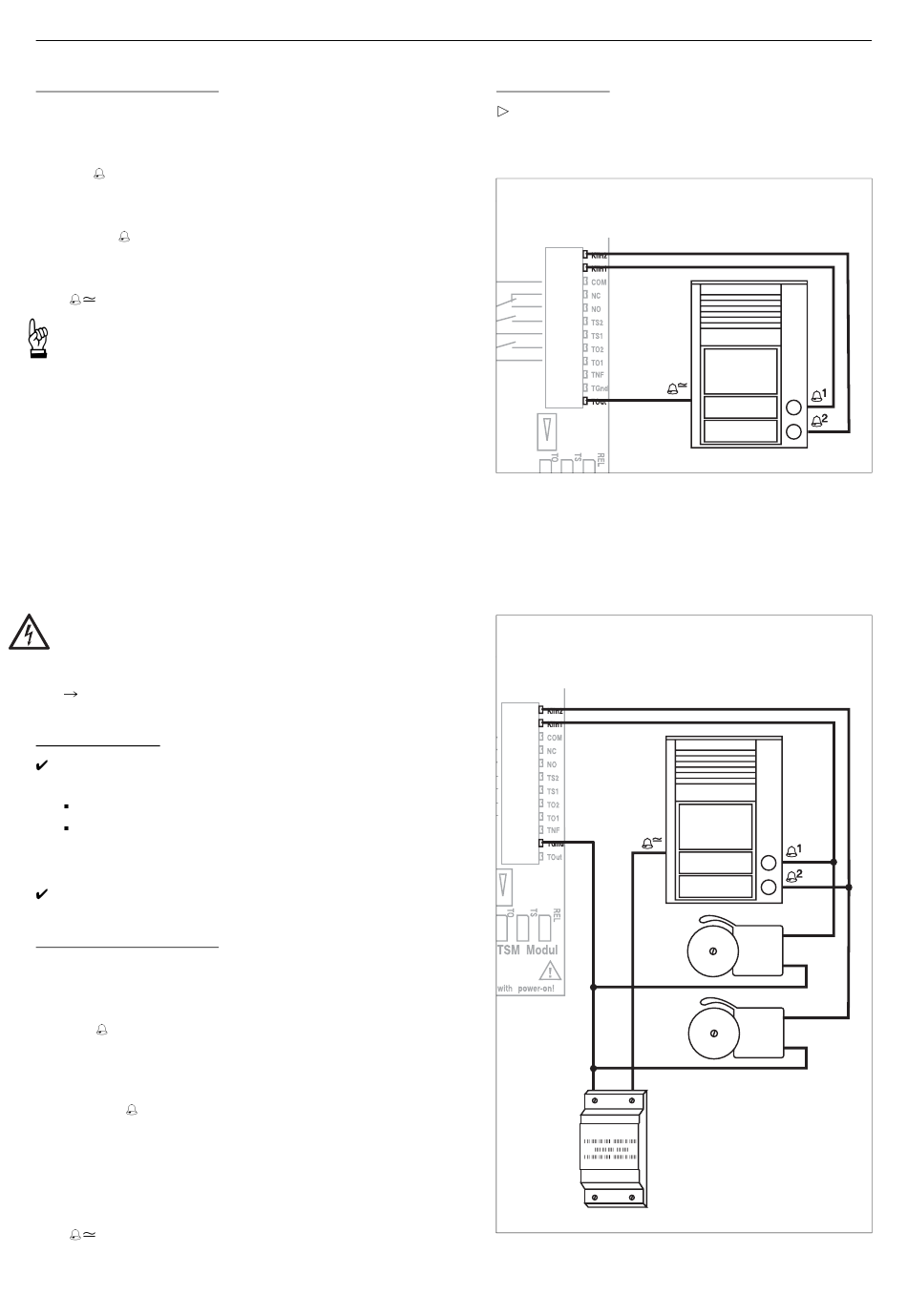

Abb. 36: Klingeltaster anschließen
Abb. 37: Klingeltaster und Haustürklingel
anschließen
37.
