Hoofdstuk 5
4 5 6
8008684/TI59/2009-12-09
Elektrische installatie
5.2

Pinaansluiting M12-stekker

S = zender
Pin-nr. Kleur
1
wit
2 bruin
3 groen
4 geel
5 grijs
6
roze
7 blauw
8
R = ontvanger
1
wit
2 bruin
3 groen
4
geel
5 grijs
6 roze
7 blauw
8

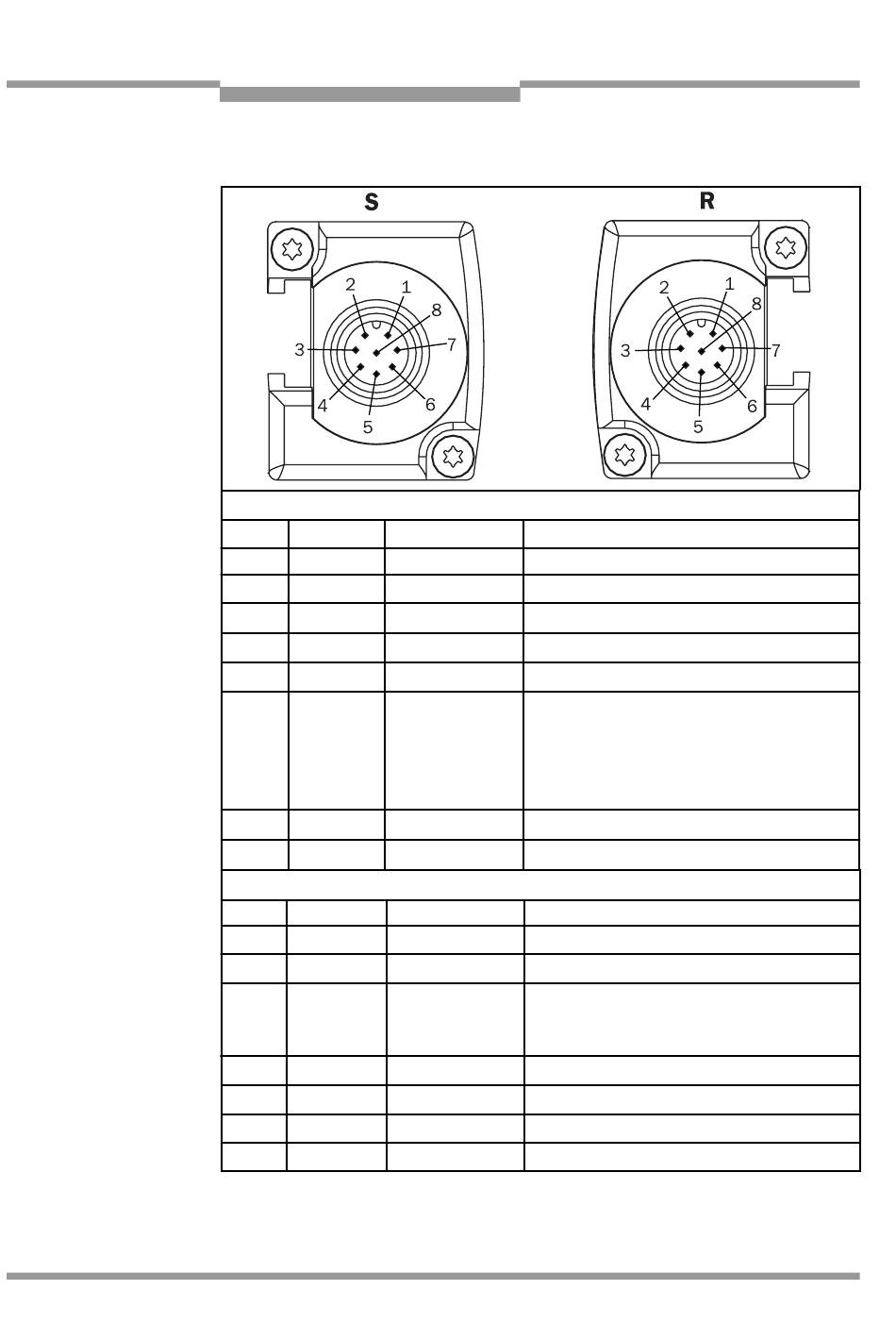

Afb. 5-4: Pinaansluiting zender en ontvanger (standaard, RES/EDM, cascadeschakeling)
van C 2000 en M 2000, nc = not connected (niet aangesloten)
© SICK AG • Industrial Safety Systems • Duitsland • Alle rechten voorbehouden
Meervoudig veiligheidslichtgordijn M 2000
Aanduiding Betekenis (I = ingang, 0 = uitgang)
SEL 1 I: straalcodering (zie Tab. 5-1)
+ 24 V DC Spanningsvoeding, U
I: straalcodering (zie Tab. 5-1)
SEL 2
nc
niet belegd
TEST I: 24 V = zelftest , 0 V = externe test
HRANGE
I: reikwijdte zender (standaard, RES/EDM),
(M 2000)/ 0 V = 0 ... 6 m, 24 V = 2 ... 25 m
nc (C 2000) cascadeschakeling indien M 2000 in cascade
0 V = 0 ... 6 m, 24 V = 2 ... 25 m,
alleen C 2000 in cascade: nc
GND 0 V, spanningsvoeding
Functieaarde
Shield
SEL 1
I: straalcodering (zie Tab. 5-1)
+ 24 V DC Spanningsvoeding, U
SEL 2 I: straalcodering (zie Tab. 5-1)
EDM I: relaisbewaking, aansluiting van 24 V
via de serieschakeling van de twee
verbreekcontacten van de machinerelais
OSSD 1 O: schakeluitgang 1
OSSD 2 O: schakeluitgang 2
0 V, spanningsvoeding
GND
Shield Functieaarde
