Produktbeskrivelse

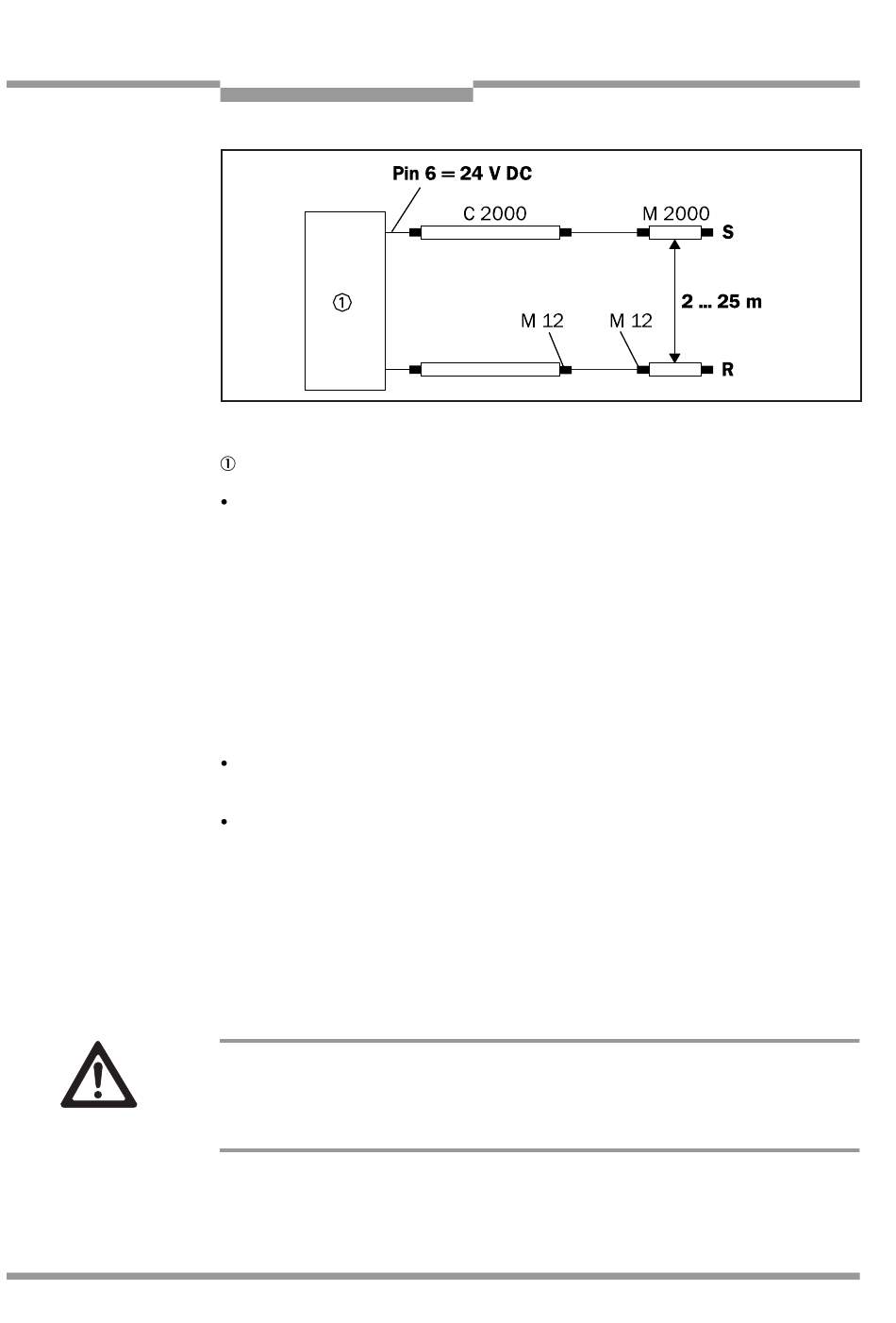

Fig. 3-7: Ved kaskadekobling av C 2000 med M 2000 forbindes pin 6 med 24 V DC på
senderen
S = Sender
= Maskin
Etter at ledningsføringen i kaskade-systemet er avsluttet og
apparatet kobles inn for første gang, lagrer hvert enkelt apparat
systemparameterne (antall apparater i systemet, antall stråler pr.
apparat) i et ikke flyktig lager. Etter hver ytterligere innkobling
kontrollerer hvert apparat parameterne. Dersom apparatet fastslår
avvik fra opprinnelige systemparameterne, skifter systemet til av-
tilstand. Systemet aksepterer kun kaskadeutvidelse med et ekstra
lysbompar. System-konfigurasjonen kan kun føres tilbake i
utleveringstilstand med reset-prosedyren (se avsnitt 3.4 Reset-
prosedyre) til hvert apparat.
Kaskade-systemet kan først kobles inn når ledningsføringen er
avsluttet.
Dersom apparater fjernes fra et system og brukes i andre
applikasjoner, må disse apparater med reset-prosedyren (se avsnitt
3.4 Reset-prosedyre) føres tilbake til utleveringstilstand.
Sender-/mottakerpar med forskjellige oppløsninger hhv. forskjellig antall
lysstråler kan kaskadekoples. Maksimalt antall lysstråler må ikke
overskride 180 i hele systemet. I Tekniske data oppgis antallet stråler
pr. sensor.
Maks. 3 apparater i en kaskade!
Maks. 3 sender-/mottakerpar kan seriekobles i en kaskade. Ved bruk
av flere apparater opphører lysbommenes sikkerhetsfunksjoner.
