Asennus
4.2 Asennus sivukiinnitysjalkojen avulla

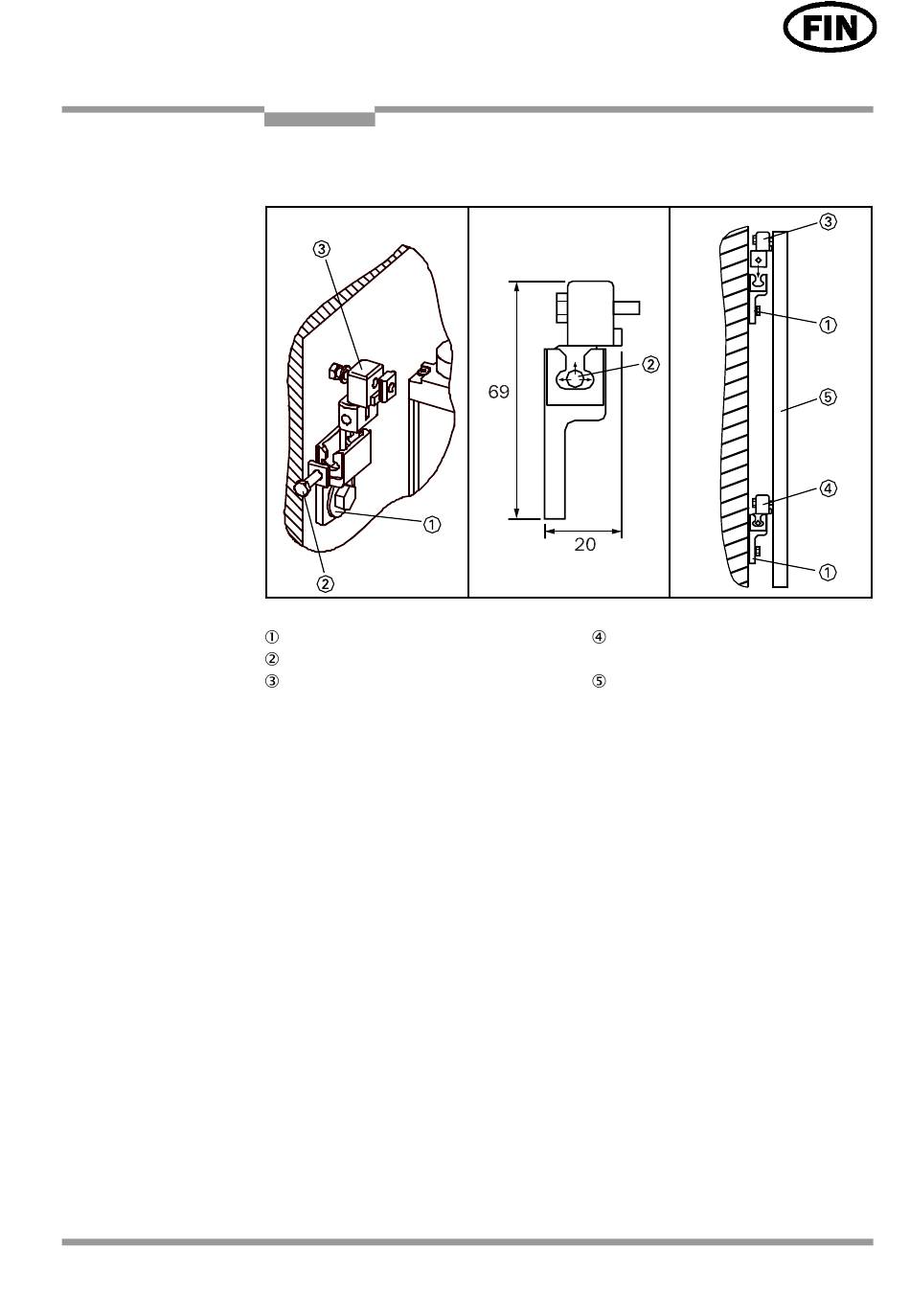

Kuva 4-5: C 2000:n, M 2000:n ja M 2000-A/P:n asennus sivukiinnitysjalkojen avulla
= seinäkiinnitin
= kiristysruuvi (säädettävä)
= sivukiinnitin, ei ripustettu paikalleen
Lähetin ja vastaanotin kiinnitetään kukin kahdella sivukiinnitysjalalla.
Sivukiinnitykseen käytetään laitteen mukana toimitettavia
hahlomuttereita. On huomioitava, että kiristysruuveihin tulee päästä
helposti käsiksi asennuksen jälkeen. Niiden avulla valopuomit voidaan
kohdistaa tarkasti ja kiinnittää ne sitten oikeaan asentoon.
Suurella toimintaetäisyydellä tai vastapeilillä varustetun järjestelmän
kohdistamiseen suosittelemme käytettäväksi laser-kohdistuslaitetta AR
60 (ks. Kappale 11.1).
© SICK AG • Industrial Safety Systems • Saksa • Kaikki oikeudet pidätetään
Kappale 4
= sivukiinnitysjalka paikalleen
ripustettuna
= C 2000, M 2000, M 2000-A/P
2 1 1
