11-Polig + Skärm, Utrustningsversion - SICK C 2000 Betriebsanleitung

Bruksanvisning
C 2000
M 2000
8008684/TI59/2009-12-09
Elinstallation
5 . 1 . 3 11-polig + skärm, utrustningsversion: M 2000-A-P
Pin nr
Beteckning
1 +24 V DC
2 GND
3 OSSD 1
4
OSSD 2
5,6 nc
7 EDM
8 ... 10 nc
11
TEST
12 Skärm

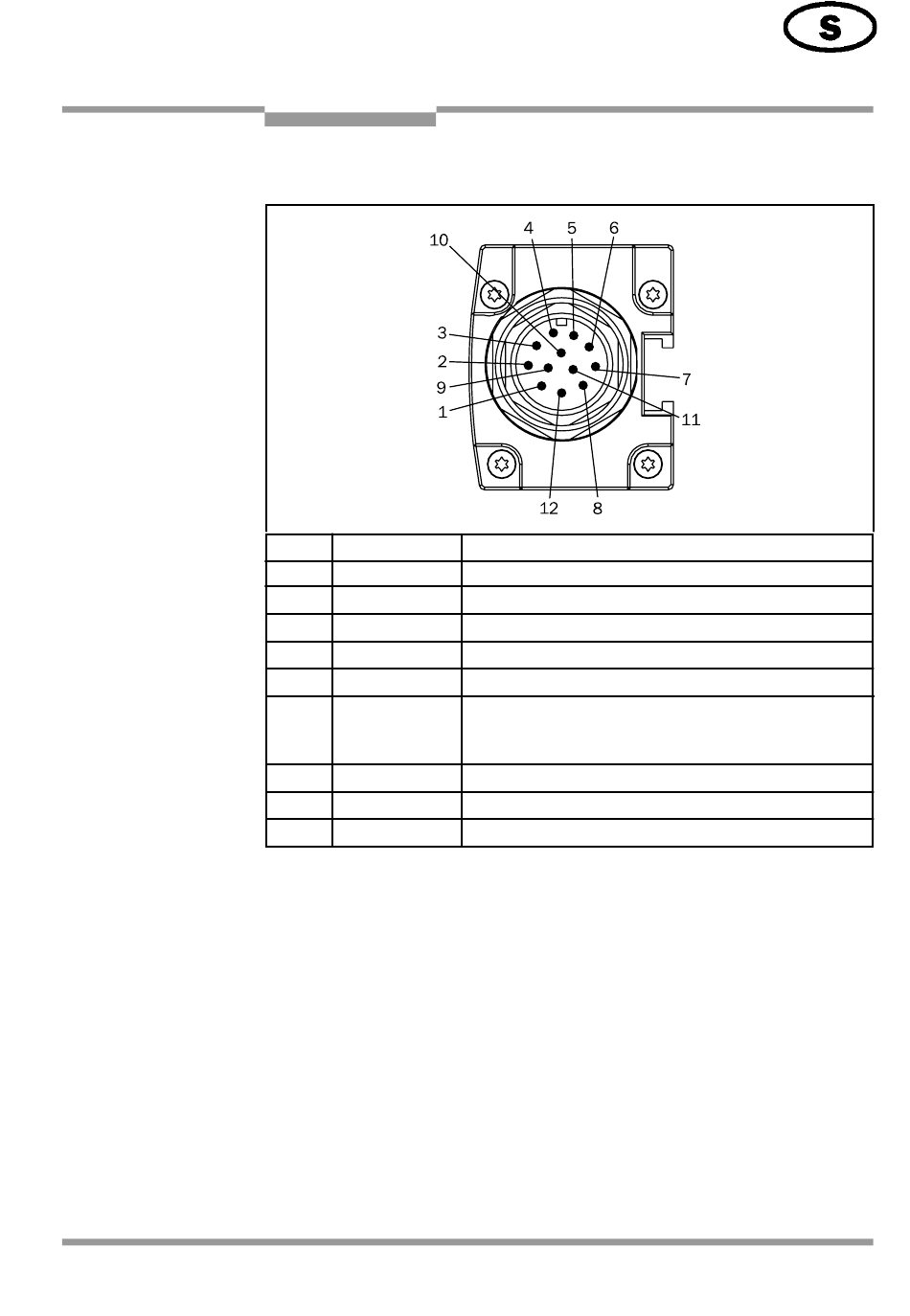

Bild 5-3: Sändare/mottagare M 2000-A/P, nc = not connected = icke ansluten.
© SICK AG • Industrial Safety Systems • Tyskland • Med ensamrätt
Funktion (I = ingång, 0 = utgång)
Strömförsörjning, U
B
0 V, Strömförsörjning
O: Kopplingsutgång 1
O: Kopplingsutgång 2
Reserv
I: Skyddskontroll, anslutning 24 V
via seriekoppling hos maskinskyddets
två öppnare
Ej belagd
I: 0 V = Extern test, 24 V = Självtest
Funktionsjord
Kapitel 5
5 5 1
