Driftsvejledning
C 2000
M 2000
8008684/TI59/2009-12-09

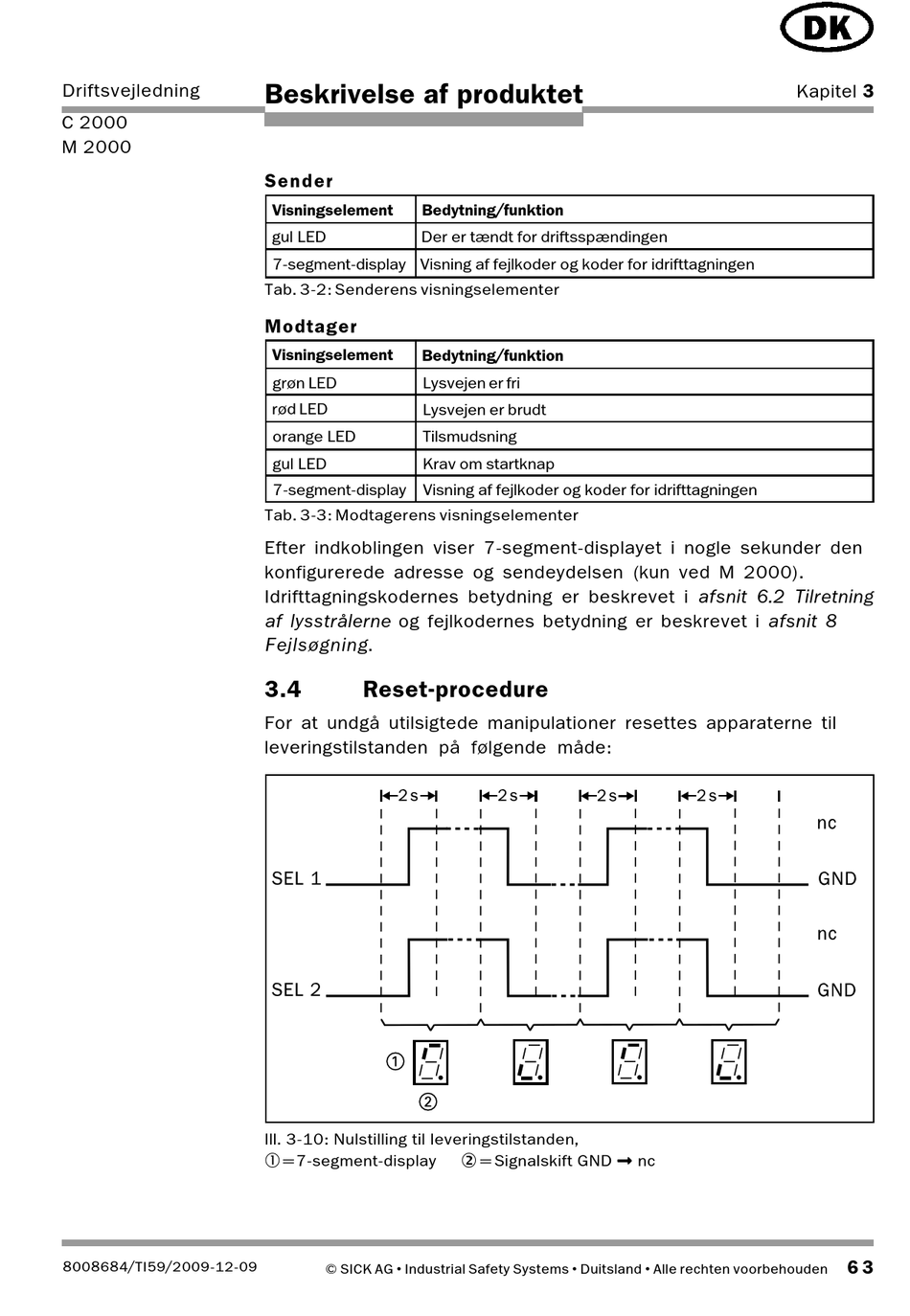

Beskrivelse af produktet
Sender
Visningselement Bedytning/funktion
gul LED Der er tændt for driftsspændingen
7-segment-display Visning af fejlkoder og koder for idrifttagningen
Tab. 3-2: Senderens visningselementer
Modtager
Visningselement Bedytning/funktion
grøn LED Lysvejen er fri
rød LED Lysvejen er brudt
orange LED Tilsmudsning
gul LED Krav om startknap
7-segment-display Visning af fejlkoder og koder for idrifttagningen
Tab. 3-3: Modtagerens visningselementer
Efter indkoblingen viser 7-segment-displayet i nogle sekunder den
konfigurerede adresse og sendeydelsen (kun ved M 2000).
Idrifttagningskodernes betydning er beskrevet i afsnit 6.2 Tilretning
af lysstrålerne og fejlkodernes betydning er beskrevet i afsnit 8
Fejlsøgning.
3.4

Reset-procedure

For at undgå utilsigtede manipulationer resettes apparaterne til
leveringstilstanden på følgende måde:
Ill. 3-10: Nulstilling til leveringstilstanden,
= 7-segment-display
© SICK AG • Industrial Safety Systems • Duitsland • Alle rechten voorbehouden
= Signalskift GND nc
Kapitel 3
6 3
