Montagem
4.2

Montagem com suporte lateral

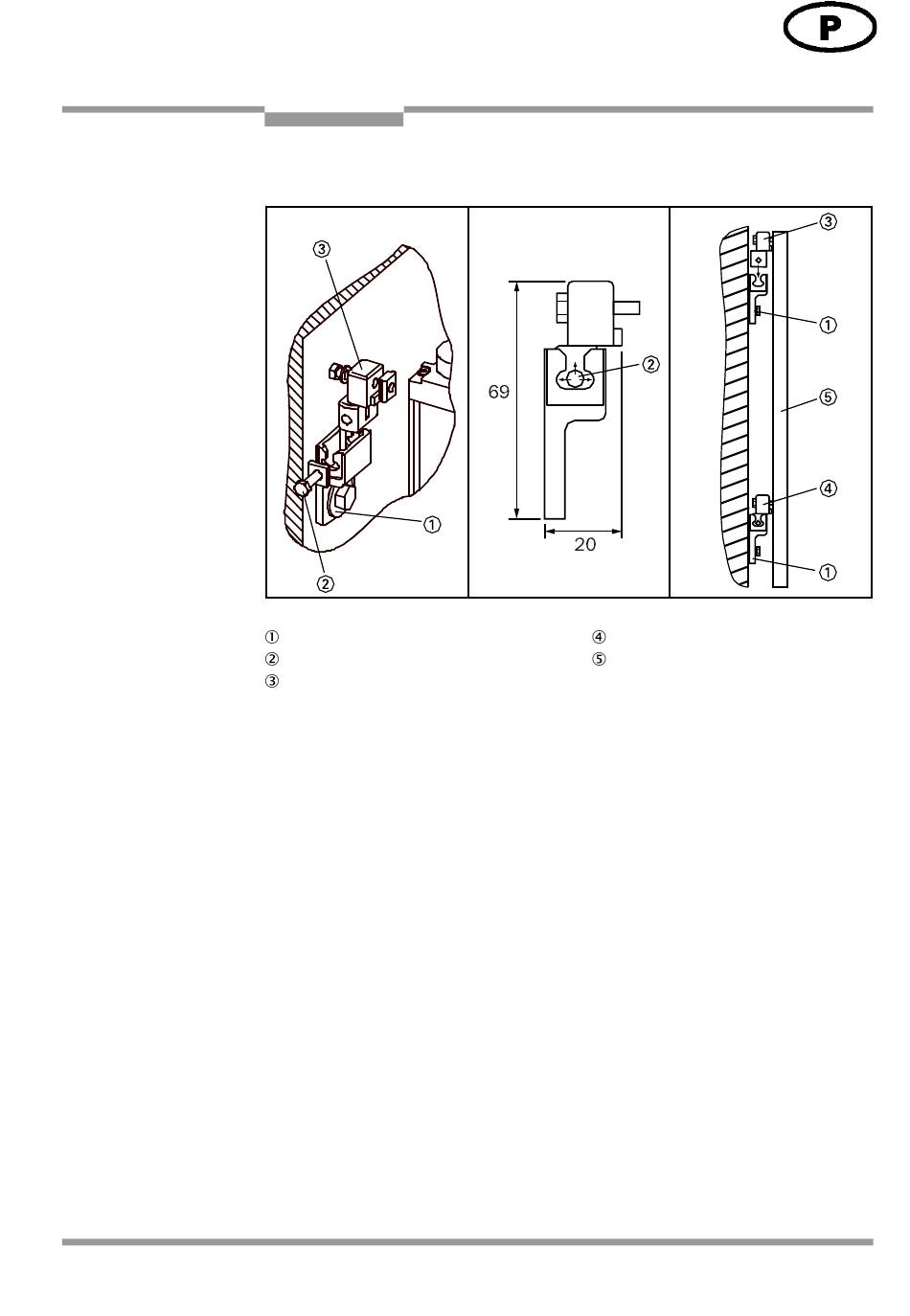

Fig. 4-5: Suporte lateral para o C 2000, M 2000, e M 2000-A/P
= Suporte de parede
= Parafuso de aperto (ajuste)
= Suporte lateral, não encaixado
Emissor e receptor de cada tipo de aparelho são afixados através de
dois suportes laterais.
Ao montar o suporte lateral devem ser utilizados os blocos de ranhuras
fornecidos. Deve ter-se em atenção para que os parafusos de aperto
fiquem acessíveis. Através destes parafusos podem ajustar-se posterior-
mente as barreiras fotoeléctricas, e serem afixadas na posição correcta.
Em caso de alinhamento de instalações de grande alcance, ou com
espelhos deflectores, recomendamos a utilização do dispositivo auxiliar
de alinhamento AR 60 (veja Secção 11.1).
© SICK AG • Industrial Safety Systems • Alemanha• Todos os direitos reservados
= Suporte lateral, encaixado
= C 2000, M 2000, M 2000-A/P
