Kapitel 3
Henvisning
6 2
8008684/TI59/2009-12-09
Beskrivelse af produktet
Der skal også trykkes på reset-tasten efter indkobling af enheden.
Den manuelle genstart (RES) kan ikke aktiveres i en kaskade. Til
realiseringen af denne funktion anbefaler vi brugen af sikkerheds-
enheden LE 20.

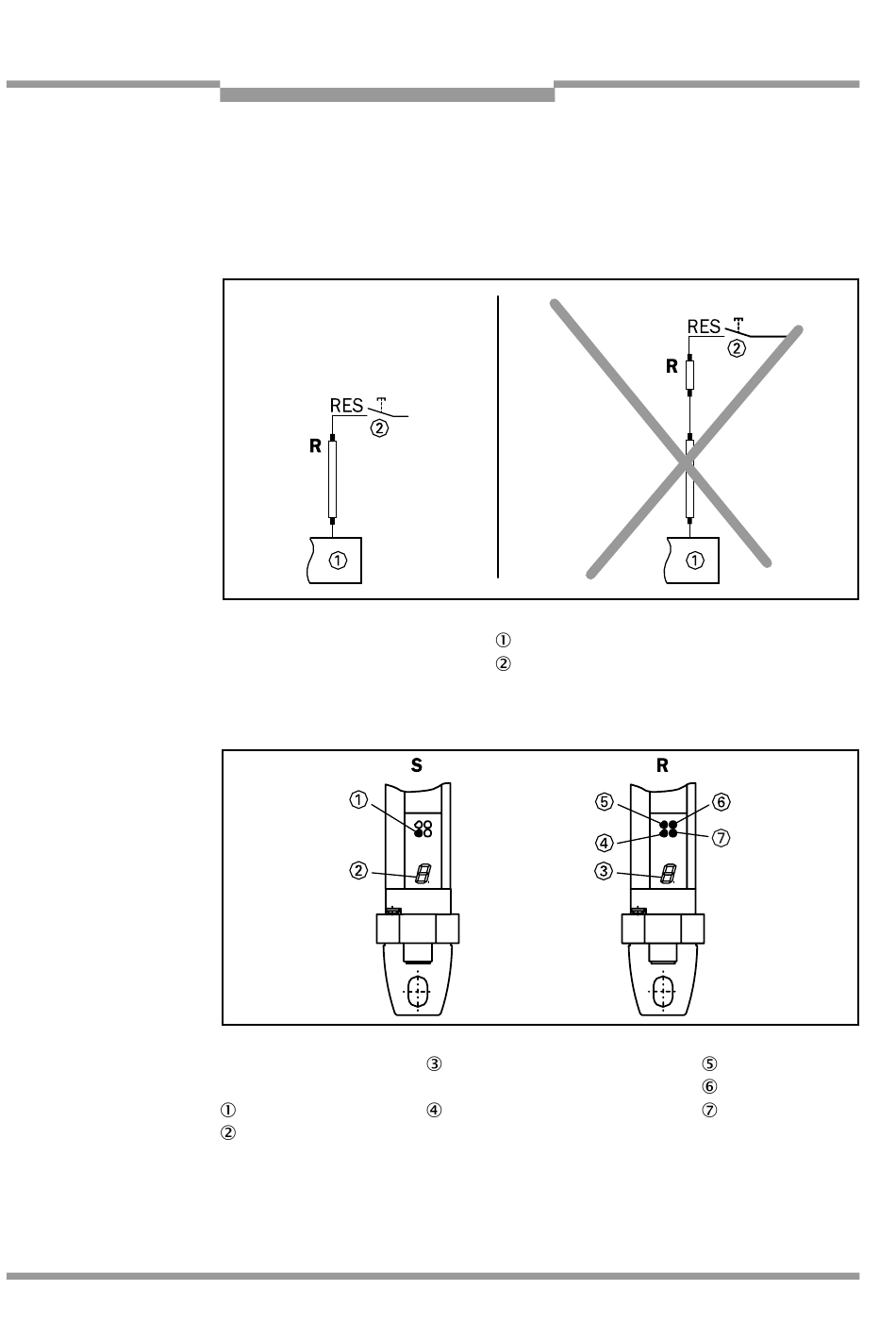

Ill. 3-8: RES i kaskade er ikke mulig
S S S S S = Sender
R R R R R = Modtager
3.3

Visningselementer

Ill. 3-9: Visningselementerne fra C 2000, M 2000 og M 2000-A/P
S = Sender
R = Modtager
=gul LED
= 7-segment-display,
sender
Apparaterne C 2000, M 2000 og M 2000-A/P råder over følgende
visningselementer:
© SICK AG • Industrial Safety Systems • Duitsland • Alle rechten voorbehouden
Sikkerheds-lysgitter C 2000
Flerstråle-sikkerheds-lysbom M 2000
= Maskine
= Reset-tast
= 7-segment-display,
modtager
= gul LED
Driftsvejledning
= orange LED
= rød LED
= grøn LED
