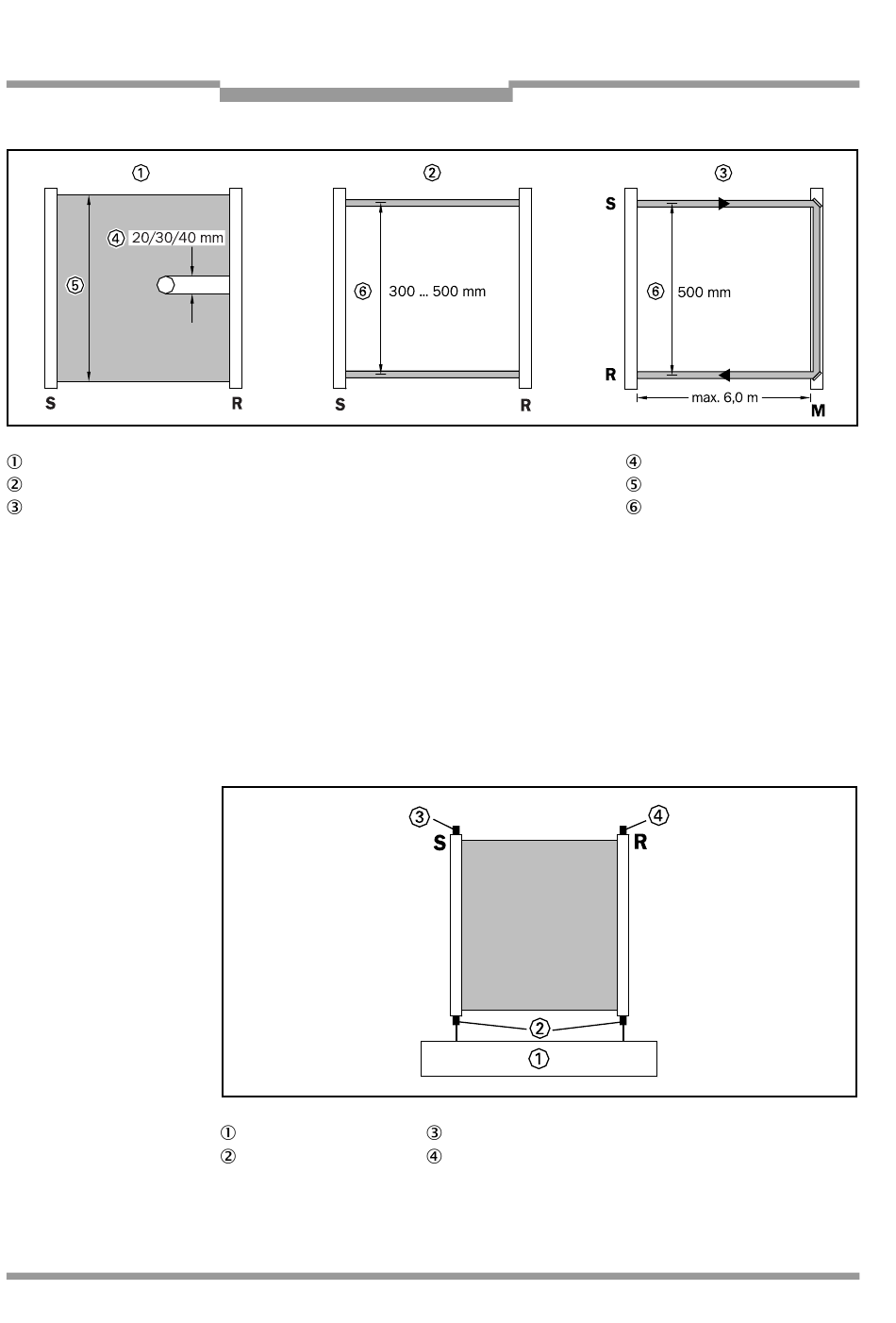

Abb. 3-1: Aufbau, Auflösung bzw. Strahlabstände von C 2000, M 2000 und M 2000-A/P
= C 2000, Handschutz
= M 2000, Zugangssicherung
= M 2000-A/P, Zugangssicherung mit Spiegel
S = Sender
8
8008684/TI59/2009-12-09
Produktbeschreibung
R = Empfänger
umlenkt und zum Empfängerteil reflektiert. Das Spiegelmodul
benötigt keine elektrischen Anschlüsse.
Die Geräte C 2000 und M 2000 werden in den Varianten "Stan-
dard", "kaskadierbar", "RES/EDM" (Wiederanlaufsperre/Schütz-
kontrolle) und A/P (Aktiv/Passiv, nur M 2000) geliefert. Bei den
Varianten "kaskadierbar" und "RES/EDM" verfügen Sender und
Empfänger bzw. nur der Empfänger über einen Erweiterungs-
stecker.
Abb. 3-2: C 2000/M 2000 "kaskadierbar"
= Maschine
= Systemstecker
S = Sender
© SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten
Sicherheits-Lichtvorhang C 2000
Mehrstrahl-Sicherheits-Lichtschranke M 2000
= Erweiterungsstecker für Kaskadierung
= Erweiterungsstecker für Kaskadierung
R = Empfänger
Betriebsanleitung
= Auflösung
= Schutzfeldhöhe
= Strahlabstand
M = Spiegelmodul
