Descripción de servicio
C 2000
M 2000
8008684/TI59/2009-12-09
Descripción del producto
Emisor
Leds de indicación Significado/Función
LED amarillo Tensión de servicio conectada
Display de 7 segmentos Indicación de códigos de fallo y códigos para la puesta en servicio
Tab. 3-2: Leds de indicación del emisor
Receptor
Leds de indicación Significado/Función
LED verde Vía de luz libre
LED rojo Vía de luz interrumpida
LED ámbar Ensuciamiento
LED amarillo Dispositivo de mando solicitado
Display de 7 segmentos Indicación de códigos de fallo y códigos para la puesta en servicio
Tab. 3-3: Leds de indicación del receptor
El display de 7 segmentos indica durante algunos segundos después de
la conexión, la dirección configurada y la potencia de emisión (solamente
en M 2000). El significado de los códigos de puesta en servicio se descri-
be en el apartado 6.2 Orientación de los haces de luz, y el significado de
los códigos de fallo se describe en el apartado 8 Localización de fallos.
3.4

Procedimiento Reset

Para evitar manipulaciones no intencionadas se realiza la reposición de
los equipos al estado de suministro, mediante el siguiente procedimiento:

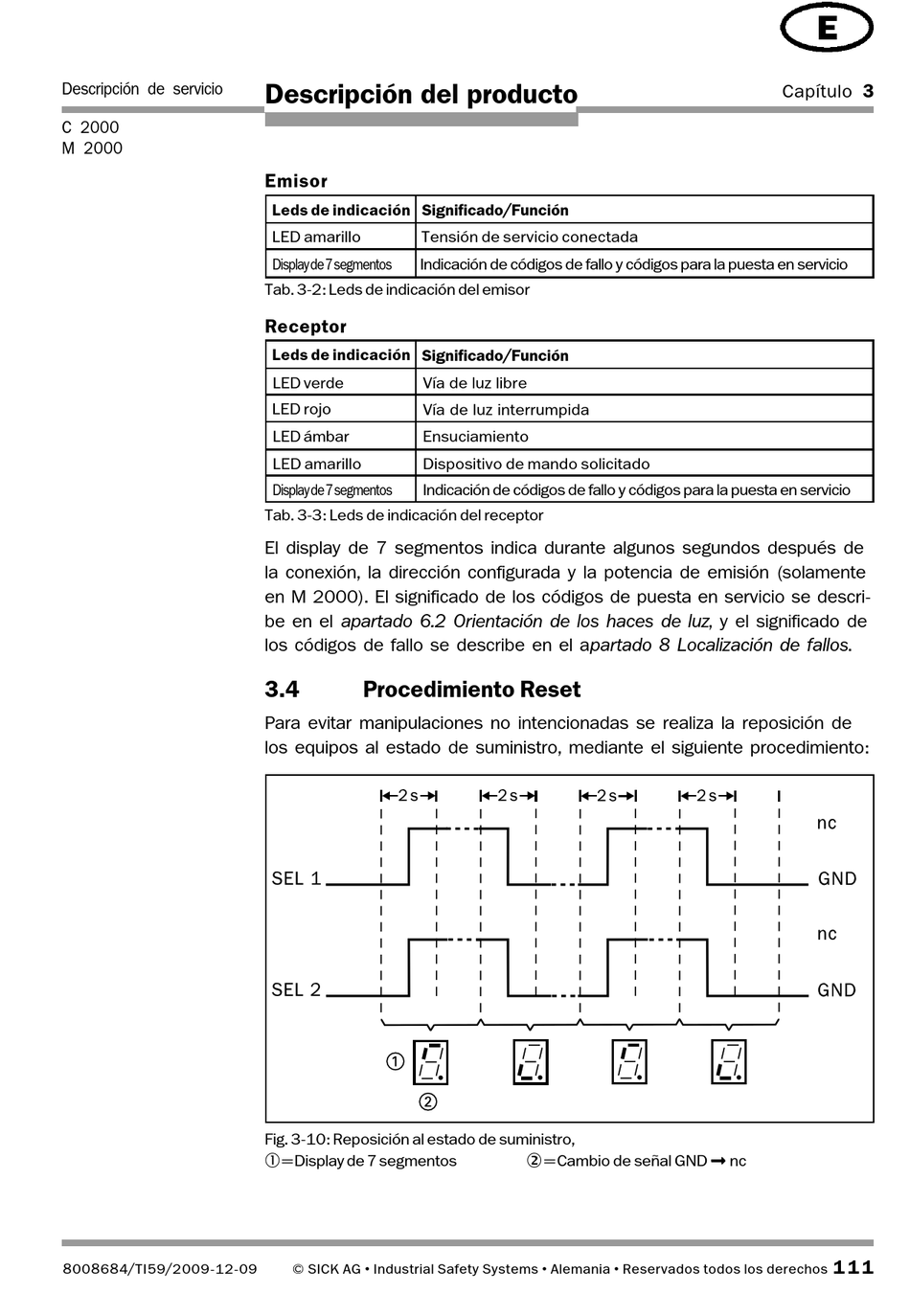

Fig. 3-10: Reposición al estado de suministro,
= Display de 7 segmentos
© SICK AG • Industrial Safety Systems • Alemania • Reservados todos los derechos
= Cambio de señal GND
Capítulo 3
nc
1 1 1
