Hoofdstuk 3
Aanwijzing
4 4 6
8008684/TI59/2009-12-09
Veiligheid
De reset-toets moet ook na het inschakelen van het apparaat worden
bediend.
De herstartblokkering (RES) kan in een cascade niet geactiveerd worden.
Wij adviseren voor de realisatie van deze functie de toepassing van het
veiligheids-evaluatietoestel LE 20.

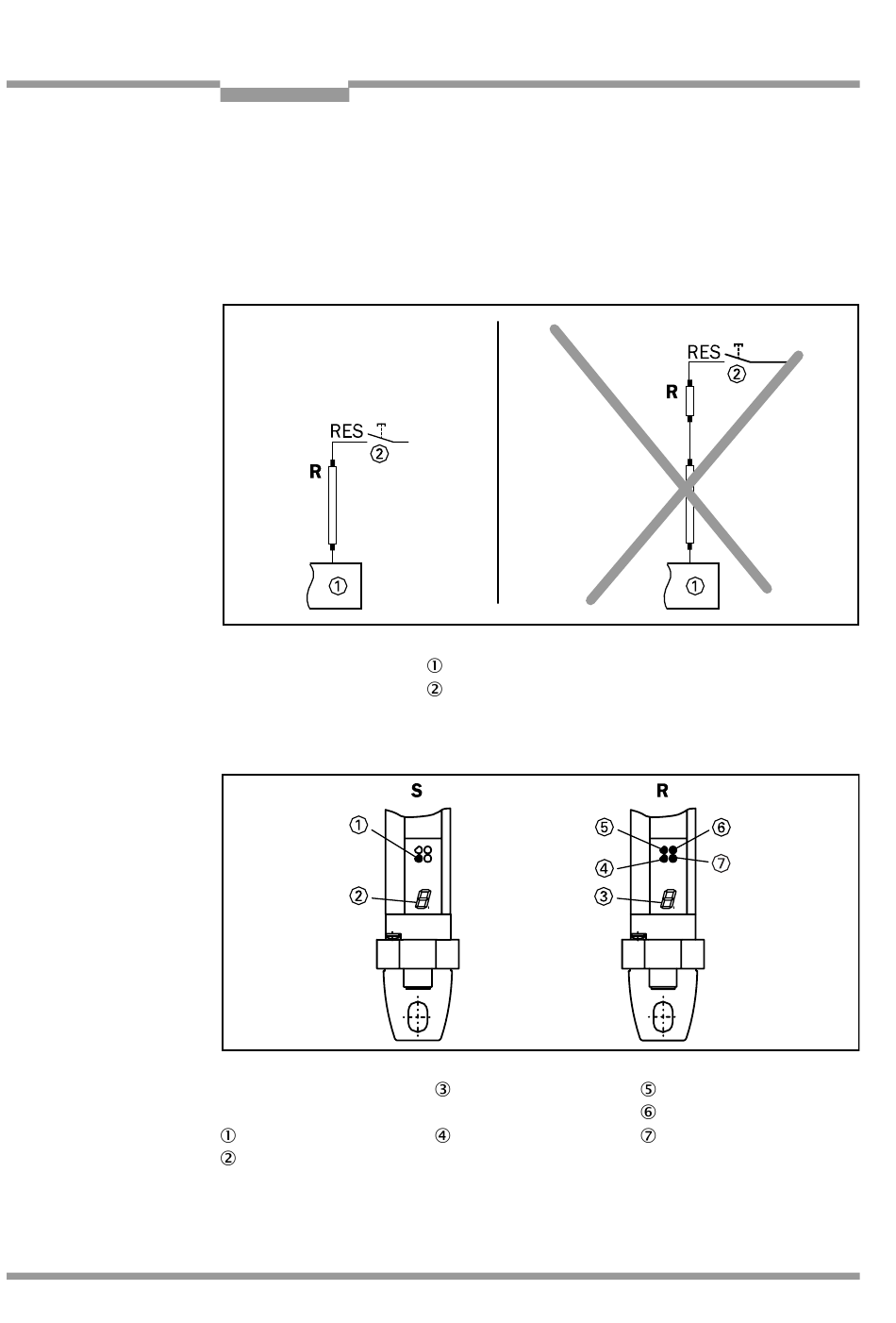

Afb. 3-8: RES in cascade niet mogelijk
S = zender
R = ontvanger
3.3

Indicatieelementen

Afb. 3-9: Indicatieelementen van C 2000, M 2000 en M 2000-A/P
S = zender
R = ontvanger
= LED geel
= 7-segment-display,
zender
De apparaten C 2000, M 2000 en M 2000-A/P beschikken over de
volgende indicatieelementen:
© SICK AG • Industrial Safety Systems • Duitsland • Alle rechten voorbehouden
Veiligheidslichtgordijn C 2000
Meervoudig veiligheidslichtgordijn M 2000
= machine
= reset-toets
= 7-segment-display,
ontvanger
= LED geel
Bedieningshandleiding
= LED amberkleurig
= LED rood
= LED groen
