Käyttöohje
C 2000
M 2000
VAROITUS
8008684/TI59/2009-12-09
Asennus
Heijastaviin pintoihin on pidettävä määrätty etäisyys!
Seuraavassa kuvassa on esitetty, mille vähimmäisetäisyydelle laite on
asennettava heijastaviin pintoihin nähden.
S
5

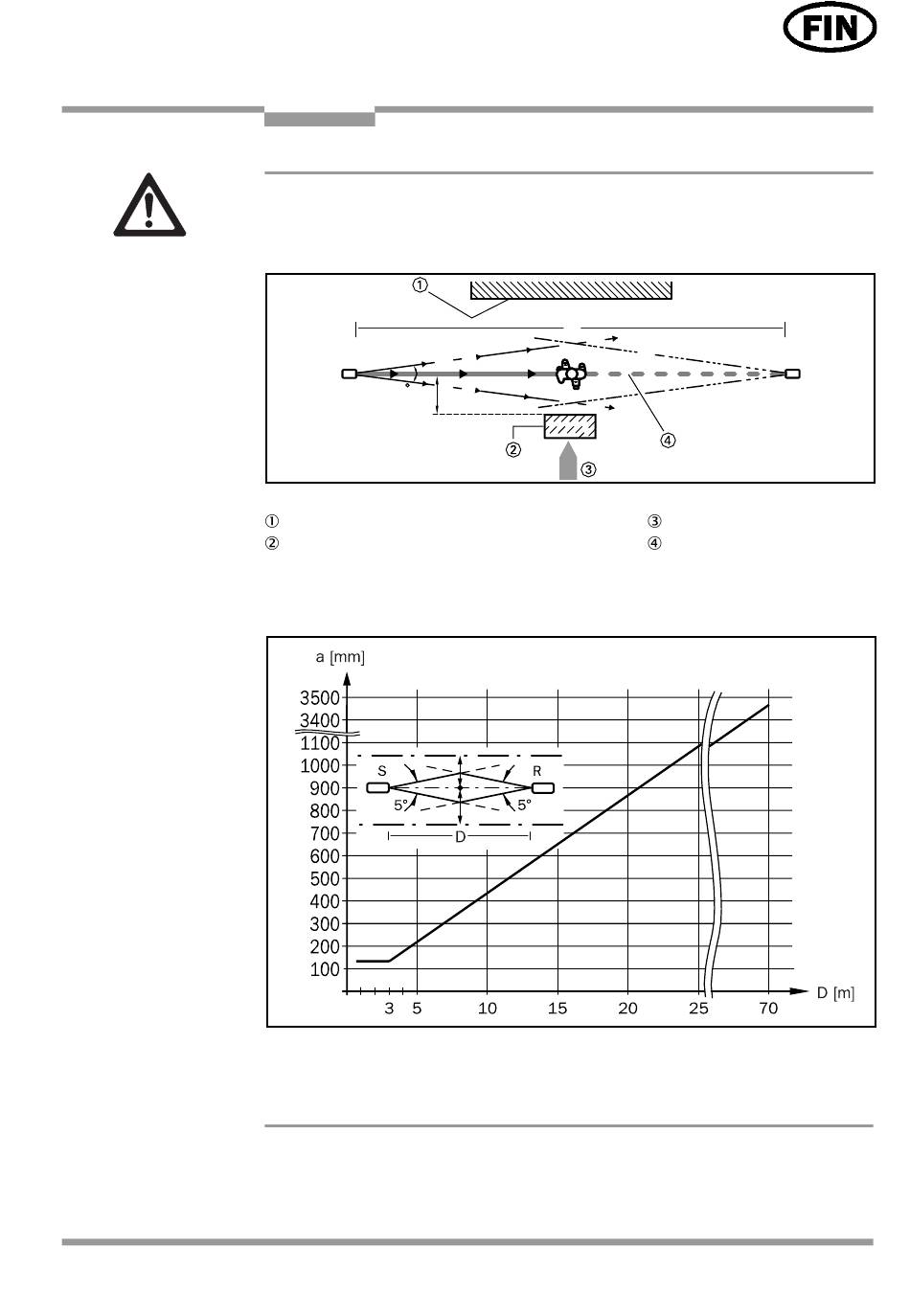

Kuva 4-1: Vähimmäisetäisyys heijastaviin pintoihin
= vaaravyöhykkeen raja
= heijastava pinta
S = lähetin
D = lähetin-vastaanottimen etäisyys
a = vähimmäisetäisyys heijastavaan pintaan/sädeakseli
Kuva 4-2: C 2000/M 2000, etäisyyden a riippuvuus etäisyydestä D (lähetin-
vastaanotin)
S = lähetin
© SICK AG • Industrial Safety Systems • Saksa • Kaikki oikeudet pidätetään
D
a
a
a
Kappale 4
R
= sisäänmenosuunta
= turvasäde katkaistu
R = vastaanotin
R = vastaanotin
