Hoofdstuk 4
ATTENTIE
4 5 0
8008684/TI59/2009-12-09
Montage
Verkeerd richten vermijden!
De apparaten mogen niet 180° verdraaid gemonteerd worden en
moeten op gelijke hoogte worden ingebouwd. Na de montage moeten de
indicatieelementen zich aan dezelfde kant en op dezelfde hoogte
bevinden.
S
h

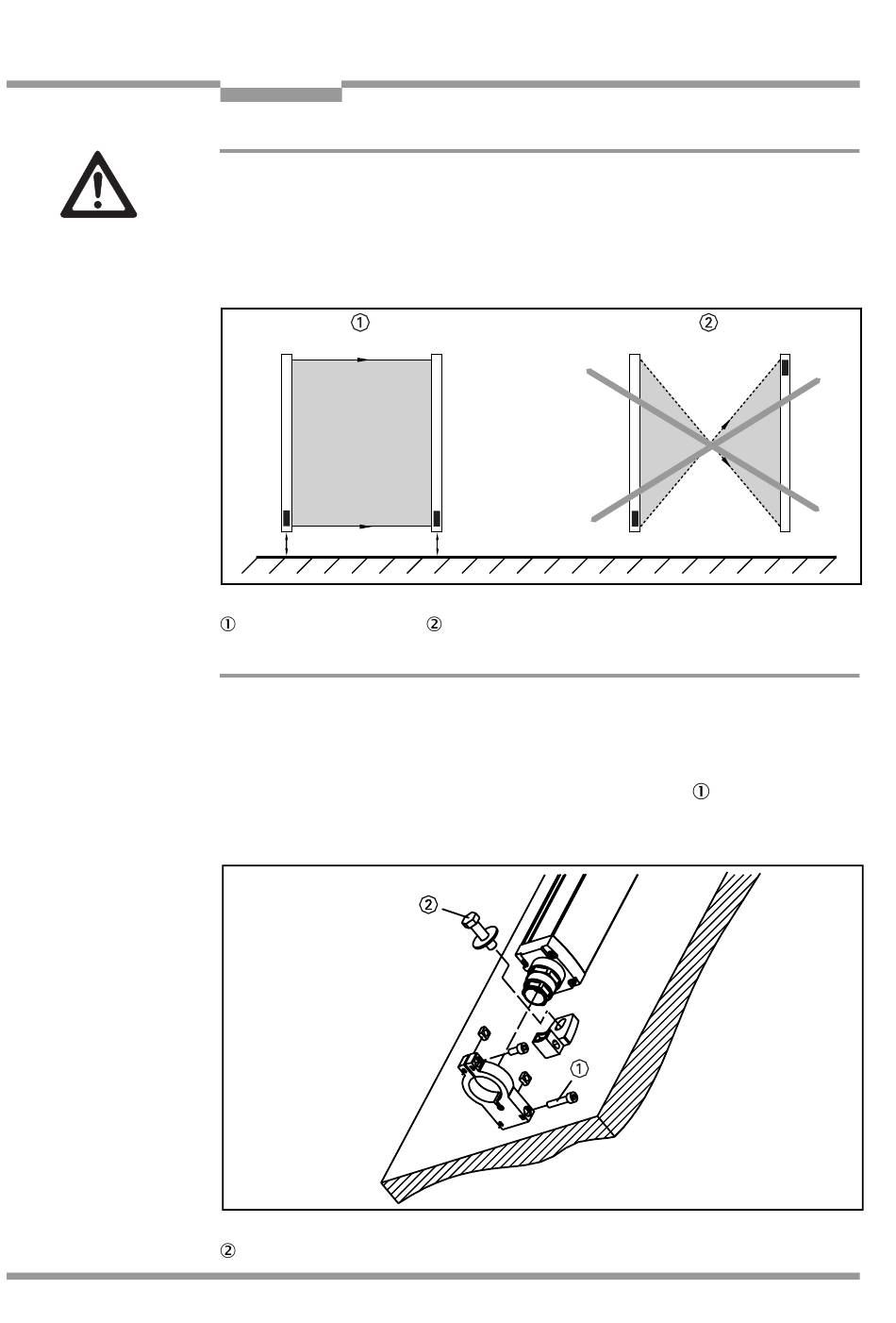

Afb. 4-3: Montagerichting van C 2000 en M 2000
= goed
S = zender
4.1 Montage met swivel-mount-houder
De zender en de ontvanger worden elk met twee swivel-mount-
houders bevestigd. Daarbij moeten de schroeven
bedieningskant gemonteerd worden zodat deze na de montage
toegankelijk blijven.
Afb. 4-4: Montage van C 2000, M 2000 en M 2000-A/P met swivel-mount-houder
= M 8 bevestigingsschroef niet bij de levering inbegrepen.
