SICK C 2000 Betriebsanleitung Seite 462

Kapittel 5
4 0 8
8008684/TI59/2009-12-09
Elektrisk installering
5.2 Utlegg M 12-kontakt
S = Sender
Pin-nr. Farge
1
hvit
2 brun
3 grønn
4 gul
5 grå
6
rosa
7 blå
8
R = Mottaker
1
hvit
2 brun
3 grønn
4
gul
5 grå
6 rosa
7 blå
8

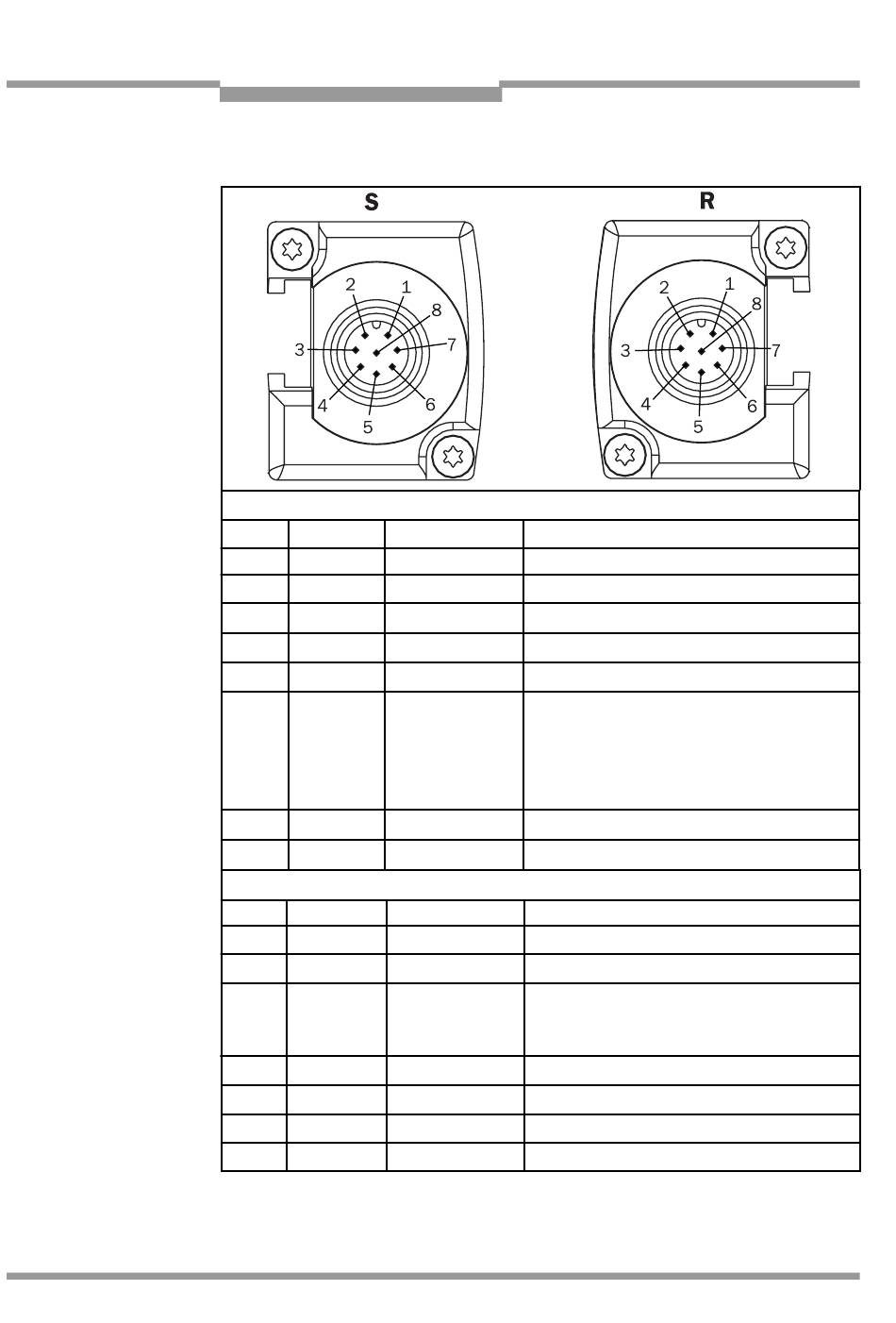

Fig. 5-4: Kontaktutlegg sender og mottaker (standard, RES/EDM,
kan kaskadekobles) til C 2000 og M 2000, nc = ikke tilkoblet
© SICK AG • Industrial Safety Systems • Tyskland • Alle rettigheter vorbeholdes
Flerstrålers-sikkerhets-lysbom M 2000
Betegnelse Betydning (I = inngang, O = utgang)
SEL 1 I: Strålekoding (se Tab. 5-1)
+ 24 V DC Spenningstilførsel, U
I: Strålekoding (se Tab. 5-1)
SEL 2
nc
ikke tildelt
TEST I: 24 V = selvtest, 0 V = extern test
HRANGE
I: Senderens rekkevidde (Standard, RES/EDM),
(M 2000)/ 0 V = 0 ... 6 m, 24 V = 2 ... 25 m
nc (C 2000) kan kaskadekobles: hvis M 2000 i kaskade
0 V = 0 ... 6 m, 24 V = 2 ... 25 m,
kun C 2000 i kaskade: nc
GND 0 V, spenningstilførsel
Funksjonsjord
Shield
SEL 1
I: Strålekoding (se Tab. 5-1)
+ 24 V DC Spenningstilførsel, U
SEL 2 I: Strålekoding (se Tab. 5-1)
EDM I: Kontaktorovervåking, tilkobling
av 24 V via seriekobling av
maskinkontaktorens to åpnere
OSSD 1 O: Koblingsutgang 1
OSSD 2 O: Koblingsutgang 2
0 V, spenningstilførsel
GND
Shield Funksjonsjord
