ELEKTRISCHE INSTALLATION
6.2

Systemanschluss (M12, 5-polig)

38 B E T R I E B S A N L E I T U N G | deTem4 Core
Beispiel: Getrennter Anschluss von OSSD1 und OSSD2

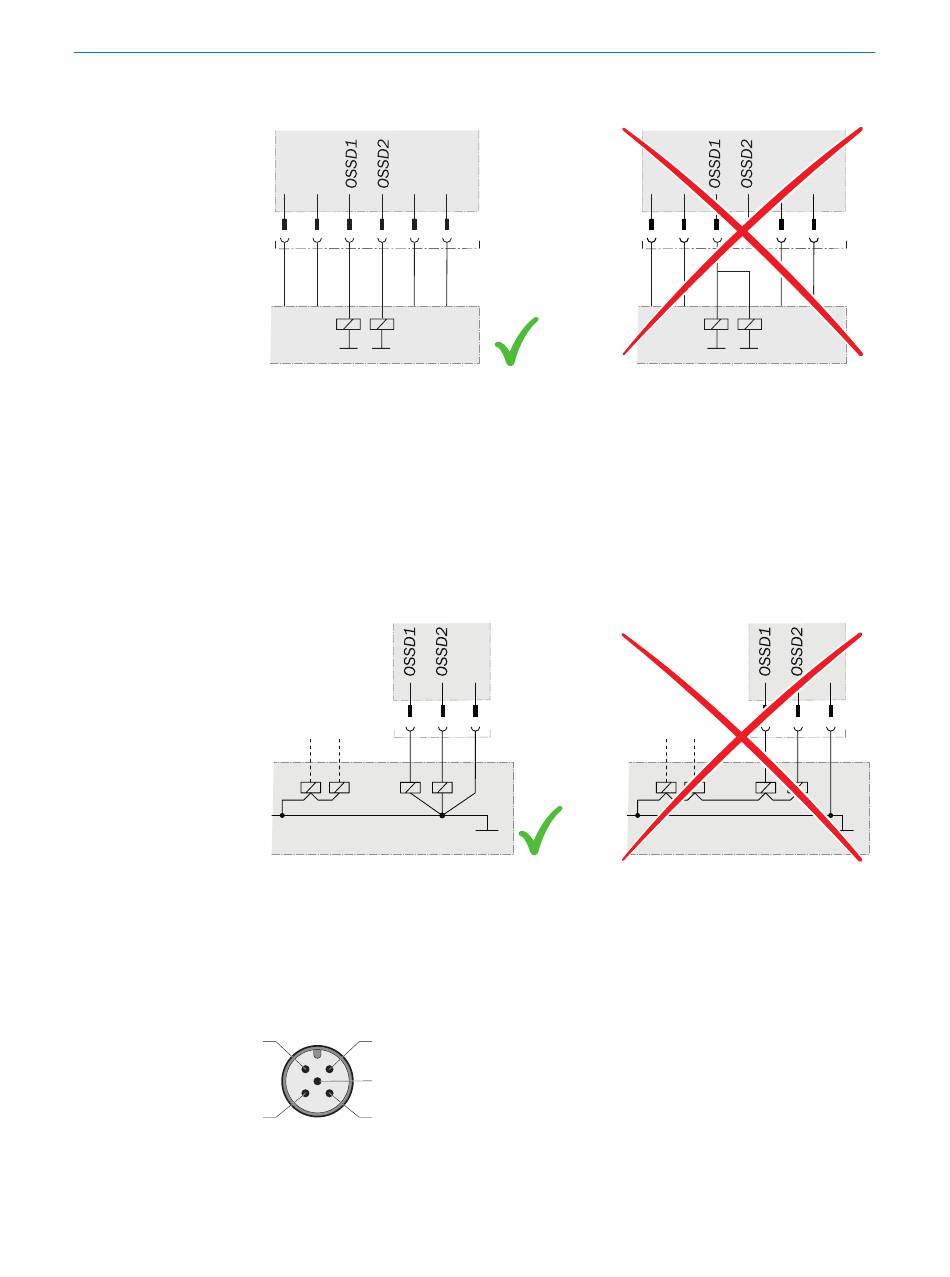

Abbildung 20: Zweikanaliger und getrennter Anschluss von OSSD1 und OSSD2
Potenzialdifferenz zwischen Last und Schutzeinrichtung vermeiden
Wenn Sie an den OSSDs (Schaltausgängen) Lasten anschließen, die auch dann schal‐
ten, wenn sie mit negativer Spannung angesteuert werden (z. B. elektromechanisches
Schütz ohne Verpolschutzdiode), müssen Sie die 0-V-Anschlüsse dieser Lasten und die
der zugehörigen Schutzeinrichtung einzeln und unmittelbar an dieselbe 0-V-Klemm‐
leiste anschließen. Nur so ist sichergestellt, dass im Fehlerfall keine Potenzialdifferenz
zwischen den 0-V-Anschlüssen der Lasten und denen der zugehörigen Schutzeinrich‐
tung möglich ist.
Abbildung 21: Keine Potenzialdifferenz zwischen Last und Schutzeinrichtung
Verwandte Themen
• „Einbindung in die elektrische Steuerung", Seite 20
2 1
5
3 4
Abbildung 22: Systemanschluss (Stecker M12, 5-polig)
