Hoofdstuk 11
4 7 6
8008684/TI59/2009-12-09
Bijlage

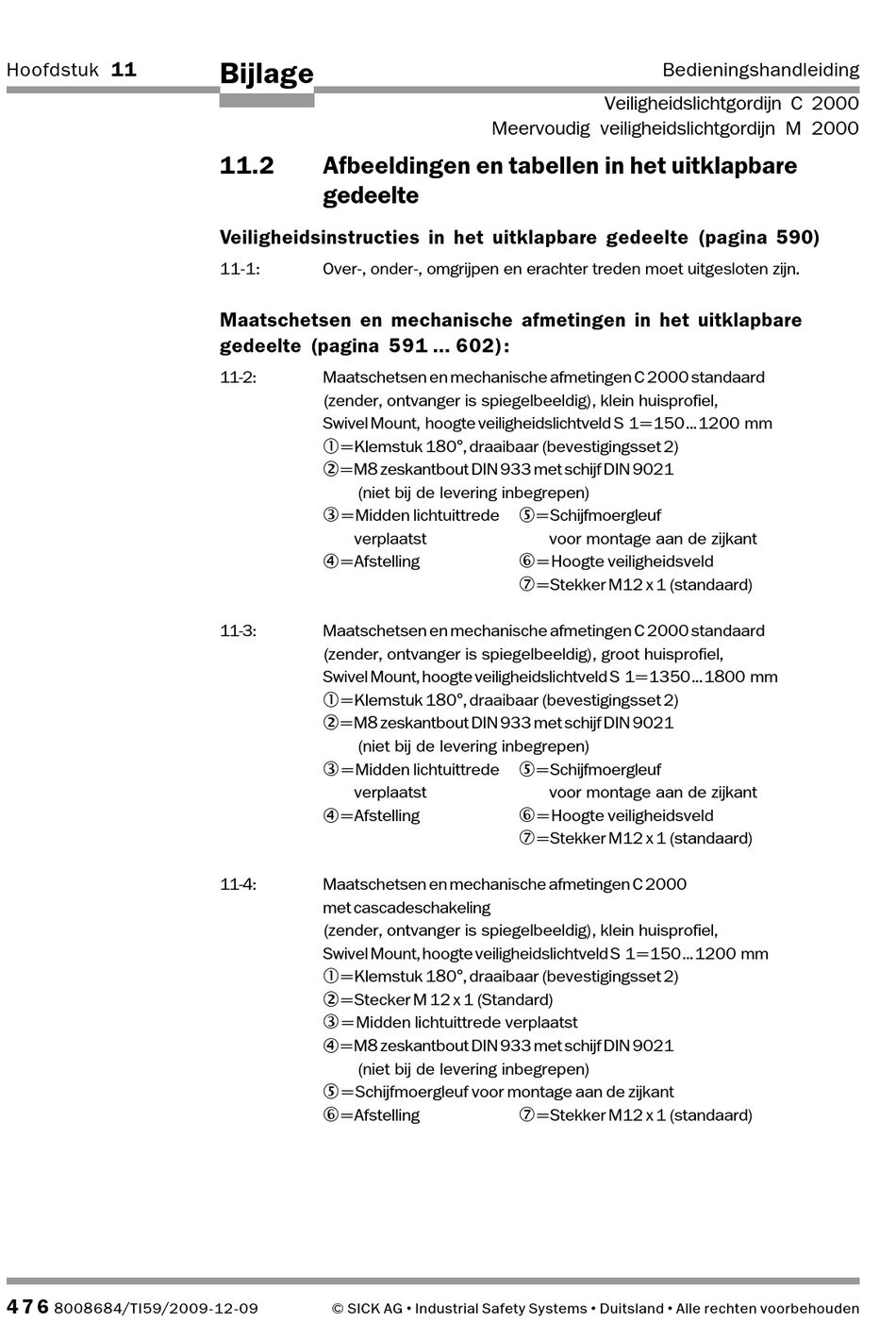

11.2 Afbeeldingen en tabellen in het uitklapbare
gedeelte
Veiligheidsinstructies in het uitklapbare gedeelte (pagina 590)
11-1: Over-, onder-, omgrijpen en erachter treden moet uitgesloten zijn.
Maatschetsen en mechanische afmetingen in het uitklapbare
gedeelte (pagina 591 ... 602):
11-2: Maatschetsen en mechanische afmetingen C 2000 standaard
(zender, ontvanger is spiegelbeeldig), klein huisprofiel,
Swivel Mount, hoogte veiligheidslichtveld S 1 = 150 ... 1200 mm
= Klemstuk 180°, draaibaar (bevestigingsset 2)
= M8 zeskantbout DIN 933 met schijf DIN 9021
(niet bij de levering inbegrepen)
= Midden lichtuittrede
verplaatst
= Afstelling
11-3: Maatschetsen en mechanische afmetingen C 2000 standaard
(zender, ontvanger is spiegelbeeldig), groot huisprofiel,
Swivel Mount, hoogte veiligheidslichtveld S 1 = 1350 ... 1800 mm
= Klemstuk 180°, draaibaar (bevestigingsset 2)
= M8 zeskantbout DIN 933 met schijf DIN 9021
(niet bij de levering inbegrepen)
= Midden lichtuittrede
verplaatst
= Afstelling
11-4: Maatschetsen en mechanische afmetingen C 2000
met cascadeschakeling
(zender, ontvanger is spiegelbeeldig), klein huisprofiel,
Swivel Mount, hoogte veiligheidslichtveld S 1 = 150 ... 1200 mm
= Klemstuk 180°, draaibaar (bevestigingsset 2)
= Stecker M 12 x 1 (Standard)
= Midden lichtuittrede verplaatst
= M8 zeskantbout DIN 933 met schijf DIN 9021
(niet bij de levering inbegrepen)
= Schijfmoergleuf voor montage aan de zijkant
= Afstelling
© SICK AG • Industrial Safety Systems • Duitsland • Alle rechten voorbehouden
Veiligheidslichtgordijn C 2000
Meervoudig veiligheidslichtgordijn M 2000
= Schijfmoergleuf
voor montage aan de zijkant
= Hoogte veiligheidsveld
= Stekker M12 x 1 (standaard)
= Schijfmoergleuf
voor montage aan de zijkant
= Hoogte veiligheidsveld
= Stekker M12 x 1 (standaard)
= Stekker M12 x 1 (standaard)
