Configuratie Van De Relaisbewaking (Edm) - SICK C 2000 Betriebsanleitung

Bedieningshandleiding
C 2000
M 2000
Aanwijzing
Aanwijzing
8008684/TI59/2009-12-09
Elektrische installatie
HRANGE
0 V
24 V
Tab. 5-2: Selectie van de reikwijdte van de zender met HRANGE (alleen M 2000)
5.8

Configuratie van de relaisbewaking (EDM)

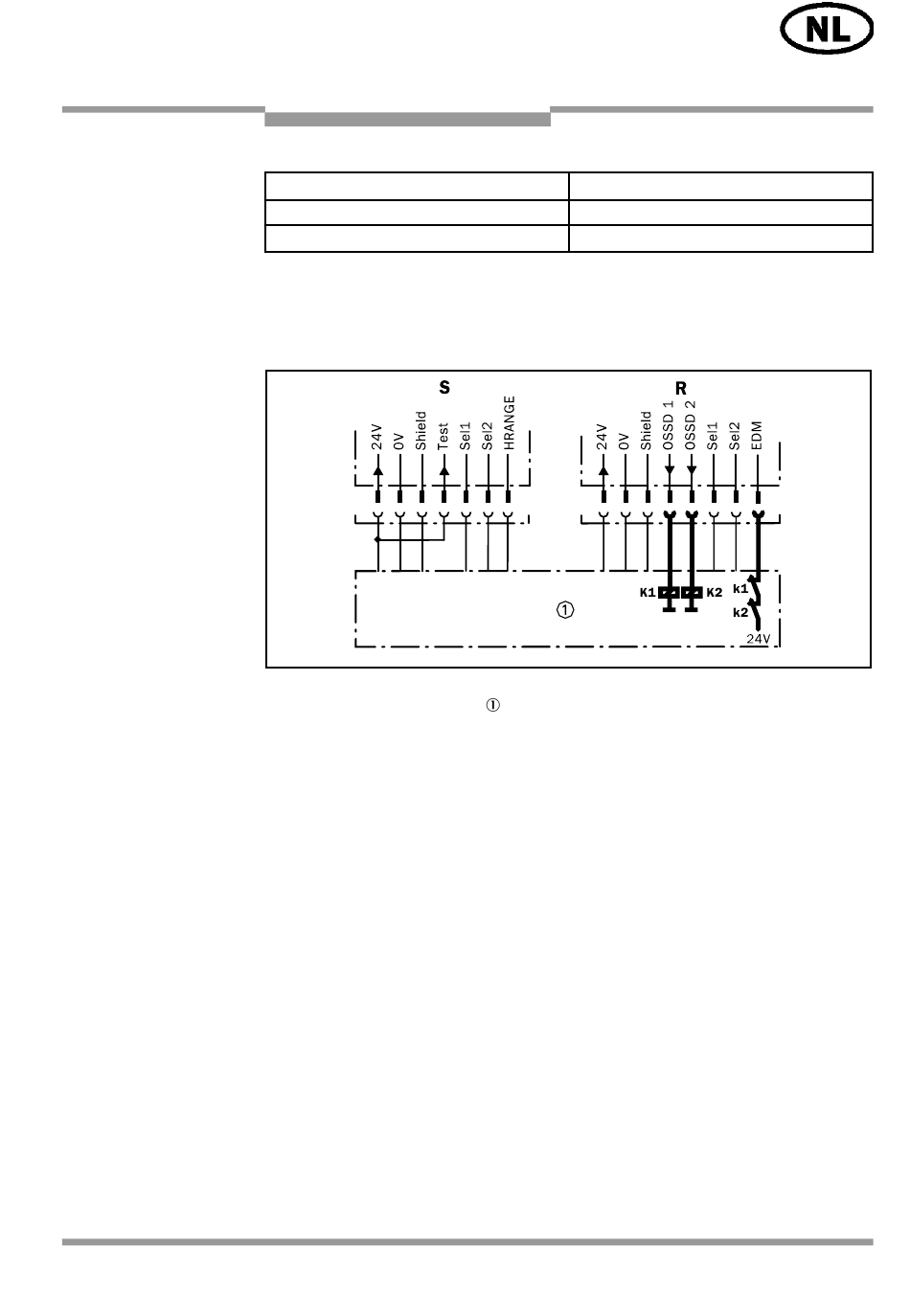

Afb. 5-11: C 2000/M 2000 met relaisbewaking (EDM)
S = zender R = ontvanger
De relaisbewakingsfunctie blijft ook na het uit- en weer inschakelen van
het apparaat behouden. Dit kan alleen door de reset-procedure (zie
paragraaf 3.4) gedeactiveerd worden.
De relaisbewaking schakelt na de resetpoging de OSSD-uitgangen weer
uit wanneer deze binnen 300 ms geen reactie van de schakeltoestellen
vaststelt.
© SICK AG • Industrial Safety Systems • Duitsland • Alle rechten voorbehouden
Reikwijdte
0 ... 6 m
2 ... 25 m
= machine K1, K2 = schakeltoestel
Hoofdstuk 5
4 6 1
