Res-Liitin - SICK C 2000 Betriebsanleitung

Käyttöohje
C 2000
M 2000
8008684/TI59/2009-12-09
Sähköliitäntä
5.3

RES-liitin

R = vastaanotin
Liitin-n:ö Väri
Nimi
1 valk. nc
2 ruskea + 24 V DC
3 vihreä nc
keltainen
4 nc
5 harmaa RES SEL
6 RES
vaal.pun.
7 sininen GND
8 nc

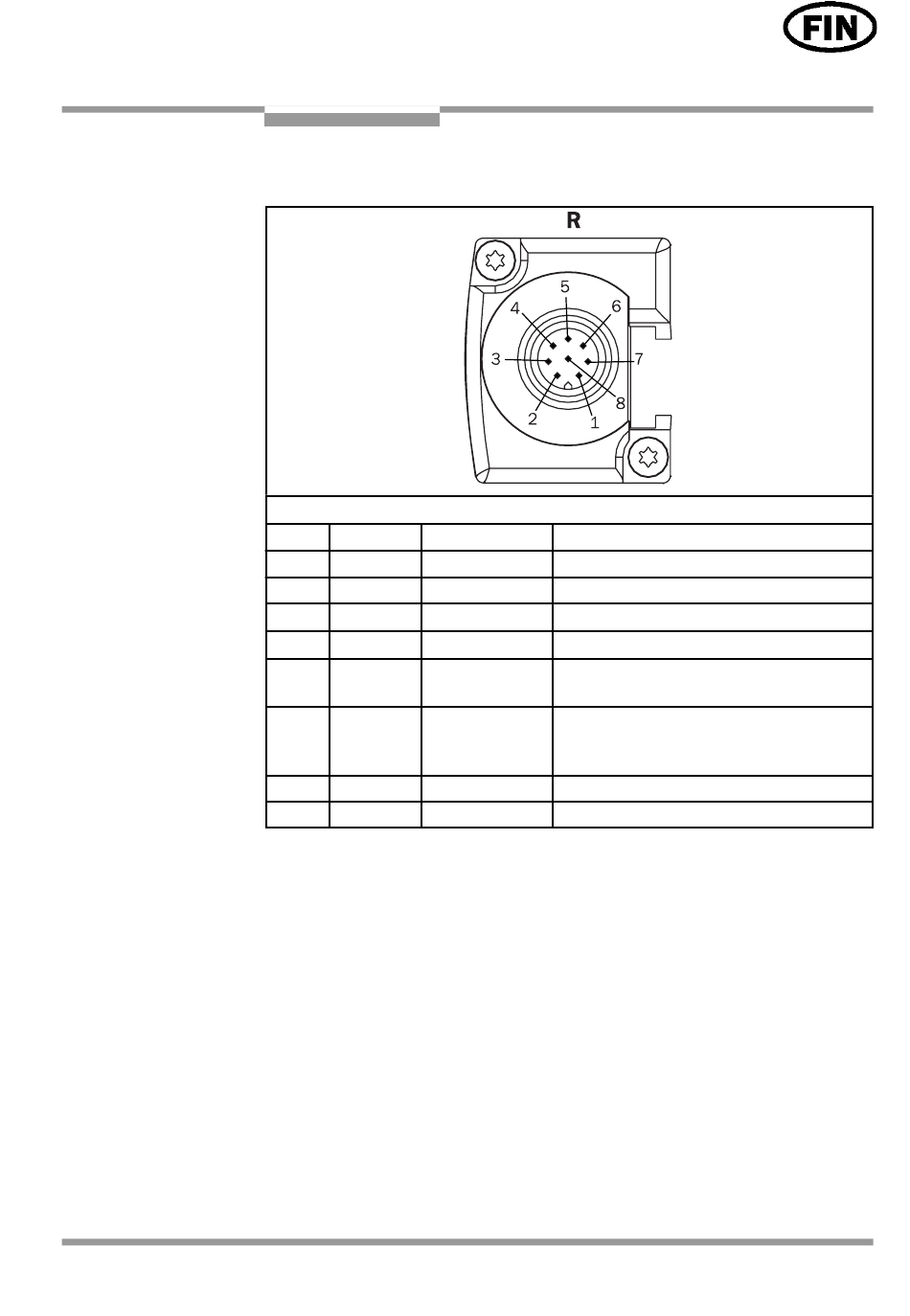

Kuva 5-5: C 2000:n ja M 2000:n vastaanottimen lisäliittimen (RES/EDM) liitäntä
© SICK AG • Industrial Safety Systems • Saksa • Kaikki oikeudet pidätetään
Merkitys (I = tulo, O = lähtö)
ei liitäntää
O: ohjausjännite reset-painikkeelle
ei liitäntää
ei liitäntää
I: GND = reset ei aktivoituna
nc = reset aktivoituna
I: kuittaustoiminto, liitäntä reset-
painikkeen sulkeutuvalle koskettimelle
(24 V)
0 V, käyttöjännite
ei liitäntää
Kappale 5
2 1 7
