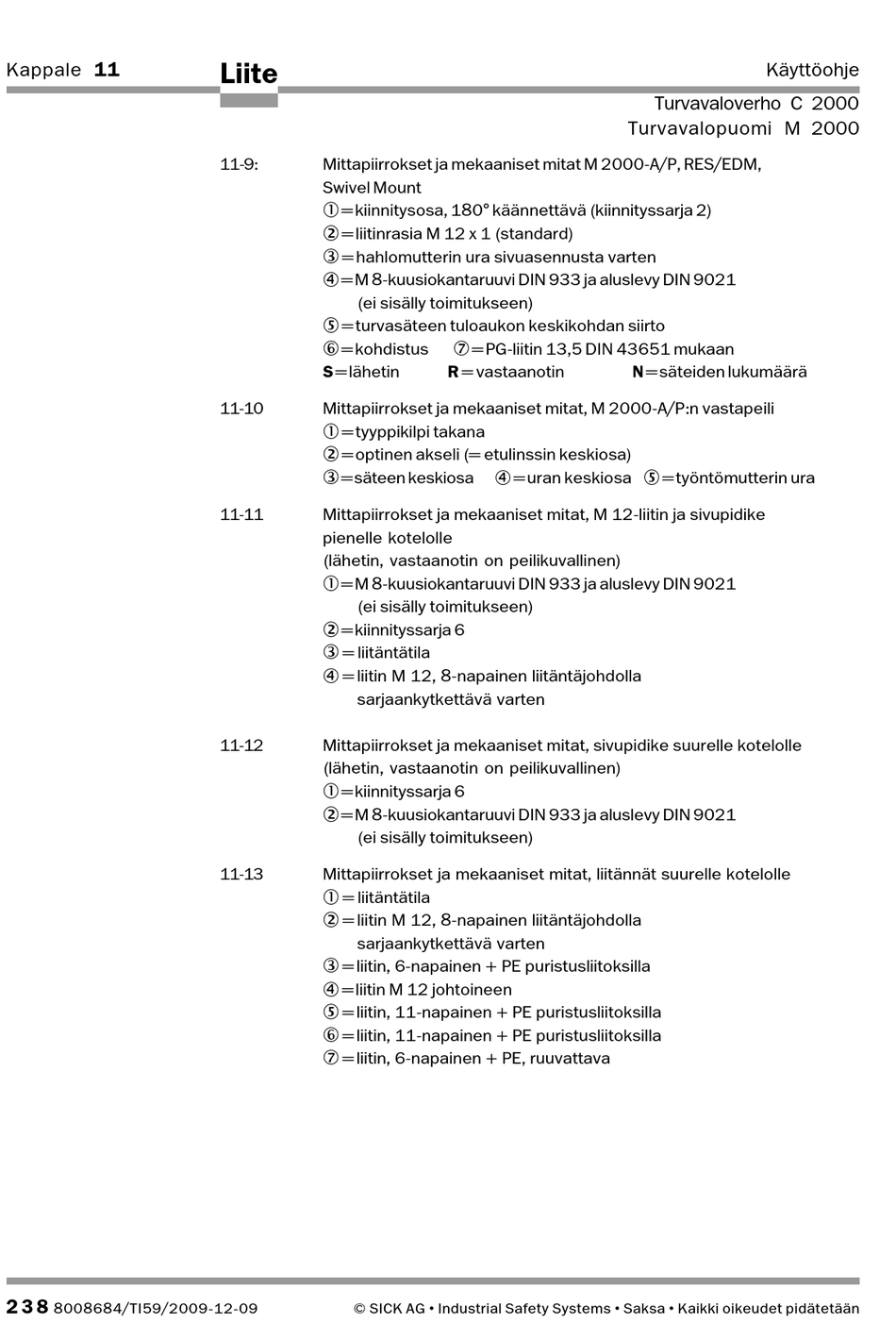

Kappale 11
2 3 8
8008684/TI59/2009-12-09
Liite
11-9: Mittapiirrokset ja mekaaniset mitat M 2000-A/P, RES/EDM,
Swivel Mount
= kiinnitysosa, 180° käännettävä (kiinnityssarja 2)
= liitinrasia M 12 x 1 (standard)
= hahlomutterin ura sivuasennusta varten
= M 8-kuusiokantaruuvi DIN 933 ja aluslevy DIN 9021
(ei sisälly toimitukseen)
= turvasäteen tuloaukon keskikohdan siirto
= kohdistus
S = lähetin
11-10 Mittapiirrokset ja mekaaniset mitat, M 2000-A/P:n vastapeili
= tyyppikilpi takana
= optinen akseli (= etulinssin keskiosa)
= säteen keskiosa
11-11 Mittapiirrokset ja mekaaniset mitat, M 12-liitin ja sivupidike
pienelle kotelolle
(lähetin, vastaanotin on peilikuvallinen)
= M 8-kuusiokantaruuvi DIN 933 ja aluslevy DIN 9021
(ei sisälly toimitukseen)
= kiinnityssarja 6
= liitäntätila
= liitin M 12, 8-napainen liitäntäjohdolla
sarjaankytkettävä varten
11-12 Mittapiirrokset ja mekaaniset mitat, sivupidike suurelle kotelolle
(lähetin, vastaanotin on peilikuvallinen)
= kiinnityssarja 6
= M 8-kuusiokantaruuvi DIN 933 ja aluslevy DIN 9021
(ei sisälly toimitukseen)
11-13 Mittapiirrokset ja mekaaniset mitat, liitännät suurelle kotelolle
= liitäntätila
= liitin M 12, 8-napainen liitäntäjohdolla
sarjaankytkettävä varten
= liitin, 6-napainen + PE puristusliitoksilla
= liitin M 12 johtoineen
= liitin, 11-napainen + PE puristusliitoksilla
= liitin, 11-napainen + PE puristusliitoksilla
= liitin, 6-napainen + PE, ruuvattava
© SICK AG • Industrial Safety Systems • Saksa • Kaikki oikeudet pidätetään
= PG-liitin 13,5 DIN 43651 mukaan
R = vastaanotin
= uran keskiosa
Käyttöohje
Turvavaloverho C 2000
Turvavalopuomi M 2000
N = säteiden lukumäärä
= työntömutterin ura
