Descripción de servicio
C 2000
M 2000
8008684/TI59/2009-12-09
Descripción del producto

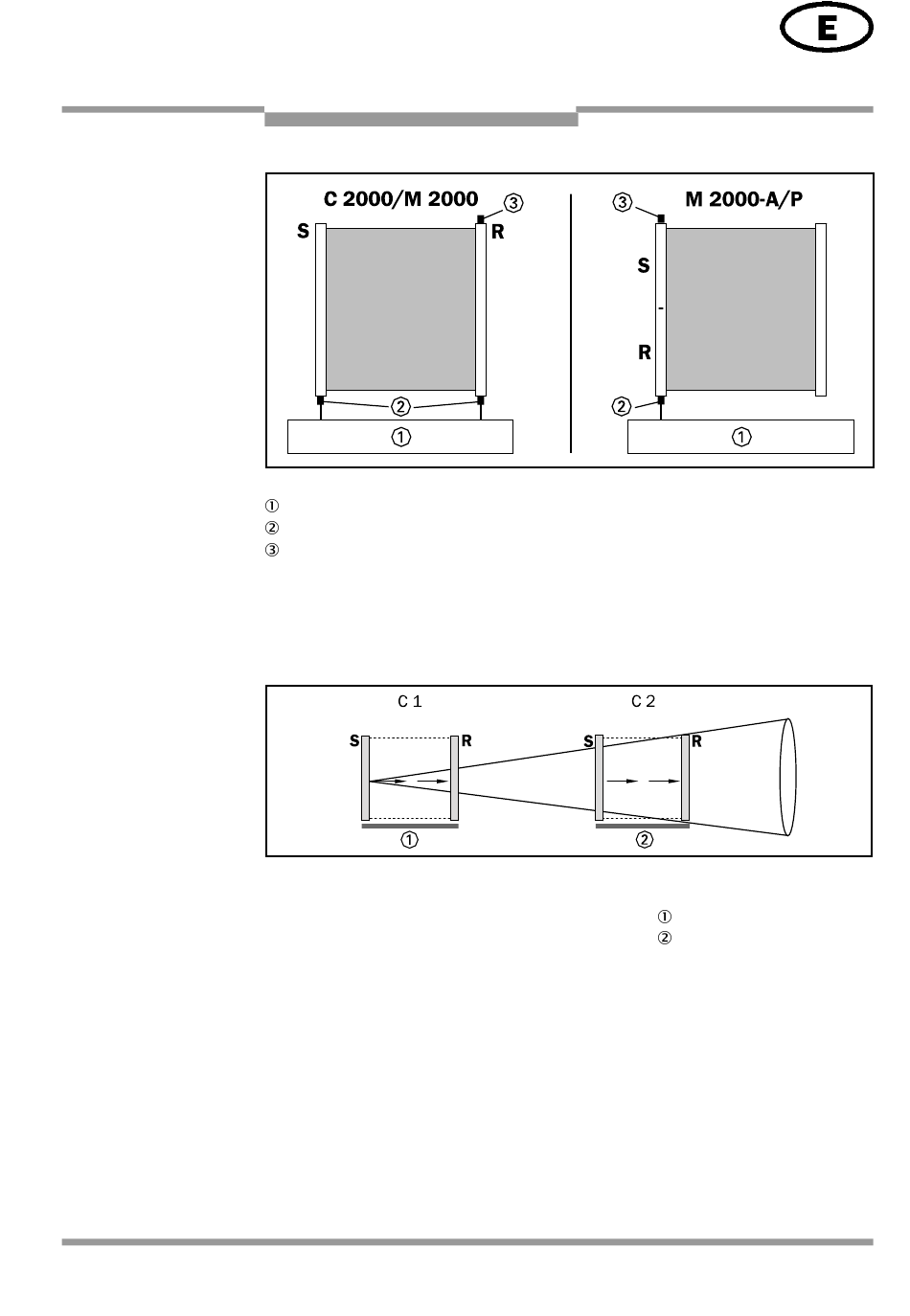

Fig. 3-3: C 2000/M 2000 con RES/EDM y M 2000-A/P con RES
= Máquina
= Conector del sistema (EDM)
= Conector de ampliación para RES
3.2

Funciones de los equipos

3.2.1 Codificación de haces, interferencias
Fig. 3-4: Disposición de emisores y receptores C 2000/M 2000,
versiones de equipo "estándar" y "RES/EDM" con codificación de haces
C1, C2 = Codificación de haces 1, 2
S = Emisor
R = Receptor
Si es necesario disponer varios emisores y receptores de forma tal que
puedan influirse mutuamente, la codificación de los haces de luz da lugar
a que unicamente el correspondiente receptor reconozca a su emisor
(véase fig. 3-4). Existen a disposición tres códigos de haces.
Sólo está permitido montar dos parejas de emisor/receptor en proximidad
inmediata entre si. El código de haces se ajusta mediante el conexionado
eléctrico de los pines de conector SEL 1 y SEL 2 del emisor y receptor,
con 0 V, o por ausencia de conexionado (véase tabla 5-1).
© SICK AG • Industrial Safety Systems • Alemania • Reservados todos los derechos
S = Emisor
R = Receptor
= Sistema 1
= Sistema 2
Capítulo 3
1 0 5
