Produktbeschreibung
Sender
Anzeigeelemente Bedeutung/Funktion
LED gelb Betriebsspannung eingeschaltet
7-Segment-Display Anzeige von Fehlercodes und Codes für die Inbetriebnahme
Tab. 3-2: Anzeigeelemente des Senders
Empfänger
Anzeigeelemente Bedeutung/Funktion
LED grün Lichtweg frei
LED rot Lichtweg unterbrochen
LED amber Verschmutzung
LED gelb Befehlsgerät angefordert
7-Segment-Display Anzeige von Fehlercodes und Codes für die Inbetriebnahme
Tab. 3-3: Anzeigeelemente des Empfängers
Das 7-Segment-Display zeigt nach dem Einschalten für einige
Sekunden die konfigurierte Adresse und die Sendeleistung (nur bei
M 2000) an. Die Bedeutung der Inbetriebnahmecodes sind in
Abschnitt 6.2 Ausrichtung der Lichtstrahlen und die der Fehlercodes
in Abschnitt 8 Fehlersuche beschrieben.
3.4 Reset- Prozedur
Zur Vermeidung unbeabsichtigter Manipulationen werden die Geräte
durch die folgende Prozedur in den Auslieferungszustand zurück-
gesetzt:

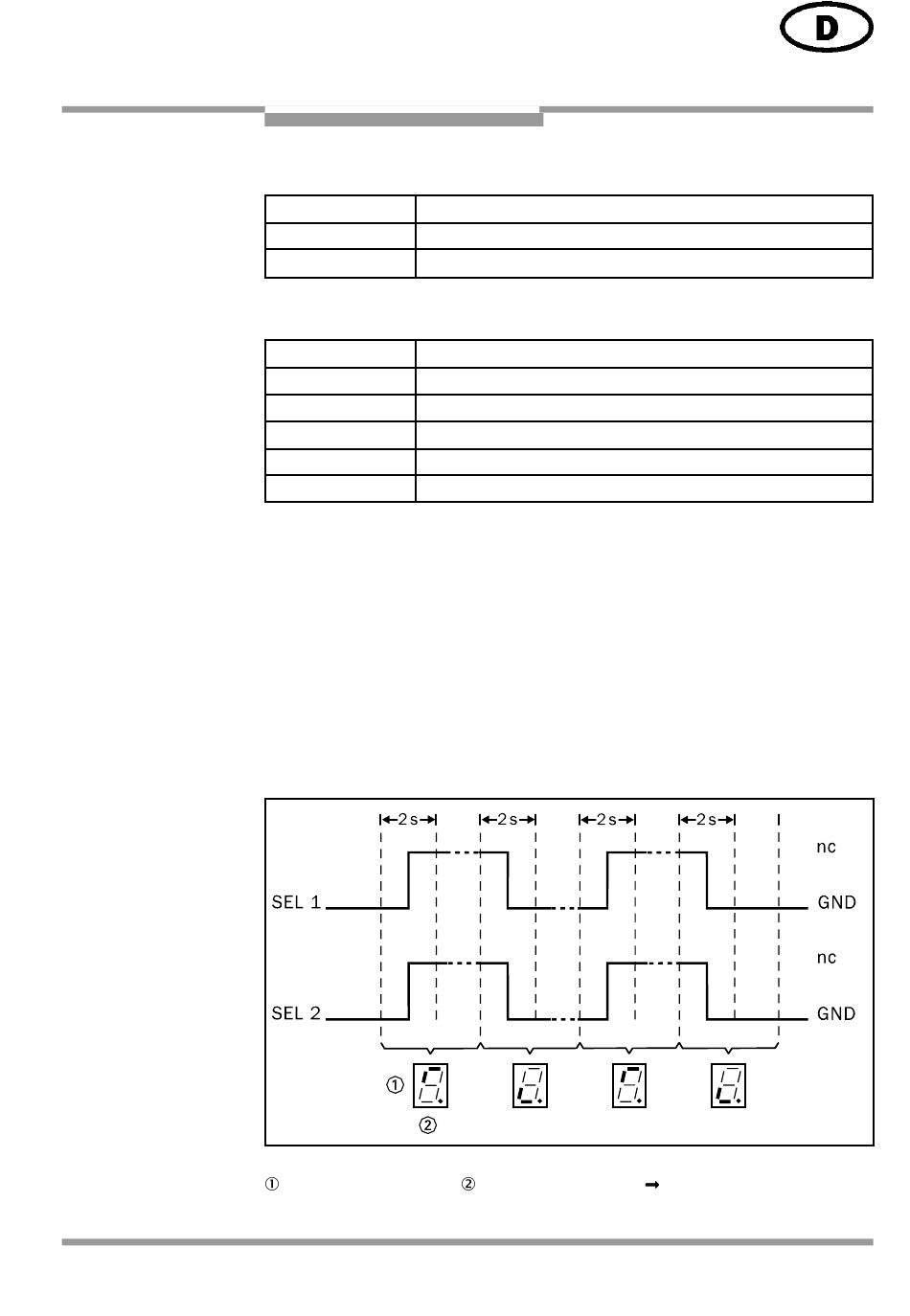

Abb. 3-10: Zurücksetzen in den Auslieferungszustand,
= 7-Segment-Display
© SICK AG • Industrial Sayety Systems • Deutschland • Alle Rechte vorbehalten
= Signalwechsel GND
Kapitel 3
nc
1 5
