Descripción de servicio
C 2000
M 2000
Recomendación
8008684/TI59/2009-12-09
Montaje
4.2

Montaje con soporte lateral

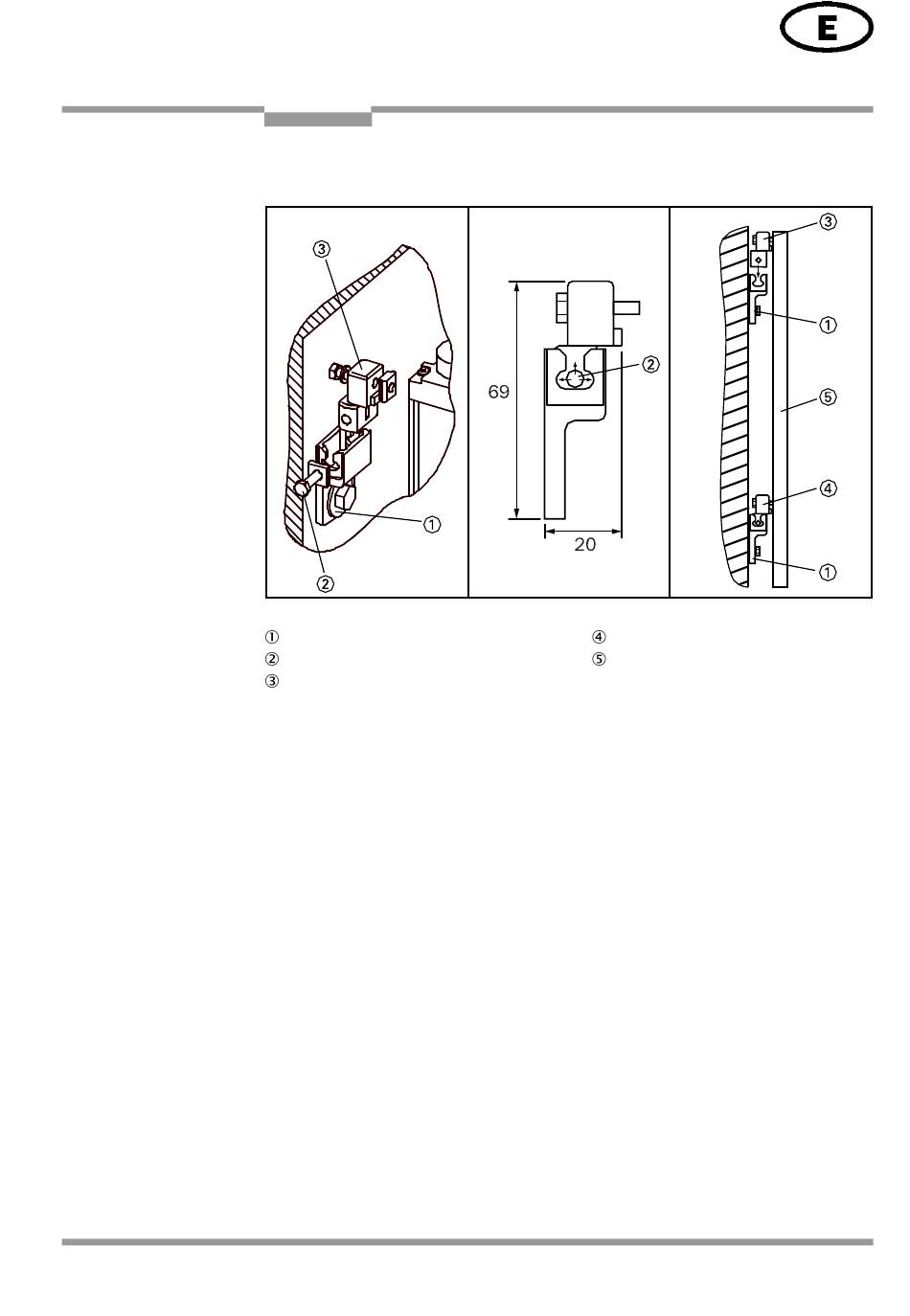

Fig. 4-5: Soporte lateral para C 2000, M 2000 y M 2000-A/P
= Soporte mural
= Tornillo retentor (ajuste)
= Soporte lateral, no enganchado
El emisor y el receptor de cada modelo de equipo se fijan respectivamen-
te con dos soportes laterales.
Para el montaje del soporte lateral se emplean las chavetas de ranura
adjuntas al suministro. Debe prestarse atención a que queden accesibles
los tornillos de retención. Con estos tornillos pueden ajustarse a posteriori
las barreras fotoeléctricas, fijándolas en su posición correcta.
Para realizar la alineación de disposiciones de gran alcance o con espejo
de reenvío, recomendamos aplicar la ayuda de alineación láser AR 60
(véase el apartado 11.1).
© SICK AG • Industrial Safety Systems • Alemania • Reservados todos los derechos
= Soporte lateral, enganchado
= C 2000, M 2000, M 2000-A/P
Capítulo 4
1 1 5
