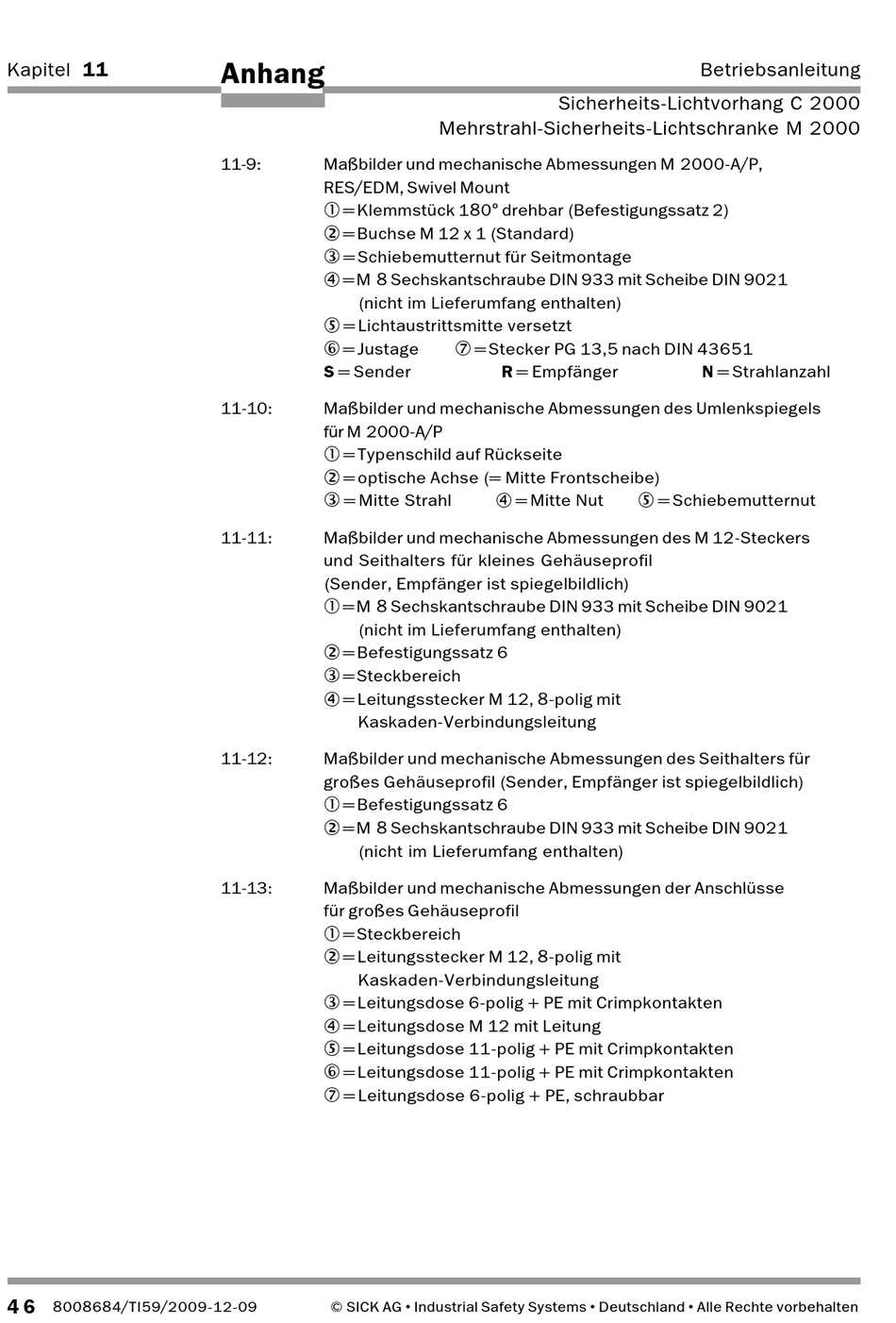

SICK C 2000 Betriebsanleitung Seite 52

Kapitel 11
4 6
8008684/TI59/2009-12-09
Anhang
11-9: Maßbilder und mechanische Abmessungen M 2000-A/P,
RES/EDM, Swivel Mount
= Klemmstück 180° drehbar (Befestigungssatz 2)
= Buchse M 12 x 1 (Standard)
= Schiebemutternut für Seitmontage
= M 8 Sechskantschraube DIN 933 mit Scheibe DIN 9021
(nicht im Lieferumfang enthalten)
= Lichtaustrittsmitte versetzt
= Justage
S = Sender
11-10: Maßbilder und mechanische Abmessungen des Umlenkspiegels
für M 2000-A/P
= Typenschild auf Rückseite
= optische Achse (= Mitte Frontscheibe)
= Mitte Strahl
11-11: Maßbilder und mechanische Abmessungen des M 12-Steckers
und Seithalters für kleines Gehäuseprofil
(Sender, Empfänger ist spiegelbildlich)
= M 8 Sechskantschraube DIN 933 mit Scheibe DIN 9021
(nicht im Lieferumfang enthalten)
= Befestigungssatz 6
= Steckbereich
= Leitungsstecker M 12, 8-polig mit
Kaskaden-Verbindungsleitung
11-12: Maßbilder und mechanische Abmessungen des Seithalters für
großes Gehäuseprofil (Sender, Empfänger ist spiegelbildlich)
= Befestigungssatz 6
= M 8 Sechskantschraube DIN 933 mit Scheibe DIN 9021
(nicht im Lieferumfang enthalten)
11-13: Maßbilder und mechanische Abmessungen der Anschlüsse
für großes Gehäuseprofil
= Steckbereich
= Leitungsstecker M 12, 8-polig mit
Kaskaden-Verbindungsleitung
= Leitungsdose 6-polig + PE mit Crimpkontakten
= Leitungsdose M 12 mit Leitung
= Leitungsdose 11-polig + PE mit Crimpkontakten
= Leitungsdose 11-polig + PE mit Crimpkontakten
= Leitungsdose 6-polig + PE, schraubbar
© SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten
Sicherheits-Lichtvorhang C 2000
Mehrstrahl-Sicherheits-Lichtschranke M 2000
= Stecker PG 13,5 nach DIN 43651
R = Empfänger
= Mitte Nut
Betriebsanleitung
N = Strahlanzahl
= Schiebemutternut
