Elinstallation
5 . 1 . 2 6/11-polig + skärm, utrustningsversion:
RES/EDM, kaskaderbar
S = Sändare
Pin nr Beteckning
1 +24 V DC
2 GND
3 TEST
4 HRANGE
(M 2000)/
nc (C 2000)
5 SEL 1
6 SEL 2
7 Skärm
R = Mottagare
+24 V DC
1
2 GND
3 OSSD 1
4 OSSD 2
5 SEL 1
6 SEL 2
7 EDM
8 ... 11 nc
12 Skärm

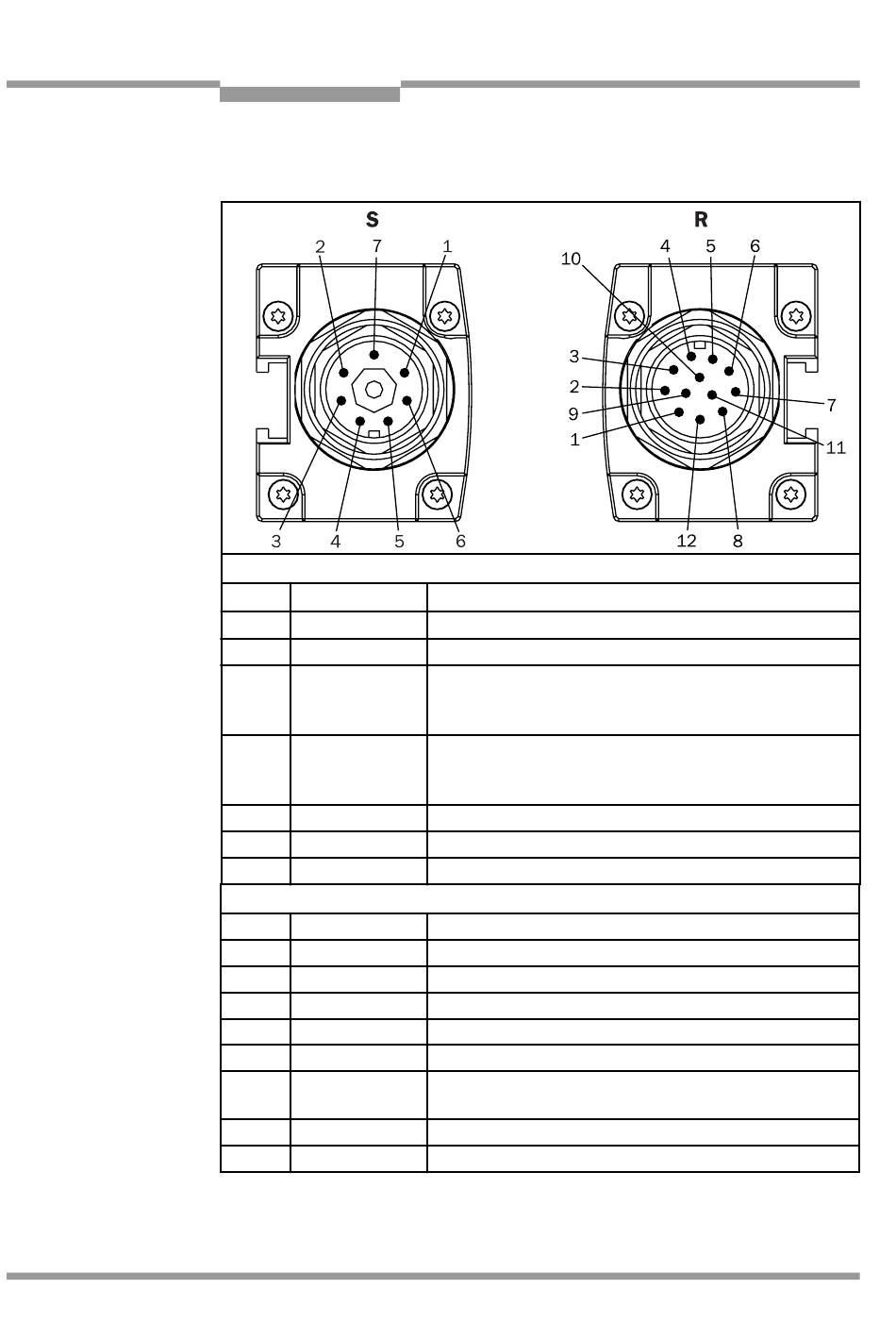

Bild 5-2: Pinbeläggning sändar- och mottagarekontakt RES/EDM, kaskaderbar),
C 2000 och M 2000, nc = not connected = icke ansluten.
Fotocellstyrd Säkerhetsljusridå C 2000
Flerstrålig säkerhetsspärranordning M 2000
Funktion (I = ingång, 0 = utgång)
Strömförsörjning, U
B
0 V, Strömförsörjning
I: Självtest utrustning
0 V = Extern test aktiverad
24 V = Extern test deaktiverad
I: Sändarräckvidd
0 V = 0 ... 6 m
24 V = 2 ... 25 m
I: Strålkodning
I: Strålkodning
Funktionsjord
Strömförsörjning, U
B
0 V, Strömförsörjning
O: Kopplingsutgång 1
O: Kopplingsutgång 2
I: Strålkodning
I: Strålkodning
I: Skyddskontroll, anslutning 24 V över seriekoppling,
två öppnare i maskinskyddet
Reserv
Funktionsjord
