Kapitel 4 Driftsvejledning

Montering

Sikkerheds-lysgitter C 2000
Flerstråle-sikkerheds-lysbom M 2000
Undgå forkert tilretning!
Apparaterne må ikke monteres 180° drejet, og de skal indbygges i
FARE
samme højde. Efter monteringen skal visningselementerne befinde
sig på samme side og i samme højde.
S R S R
h
h

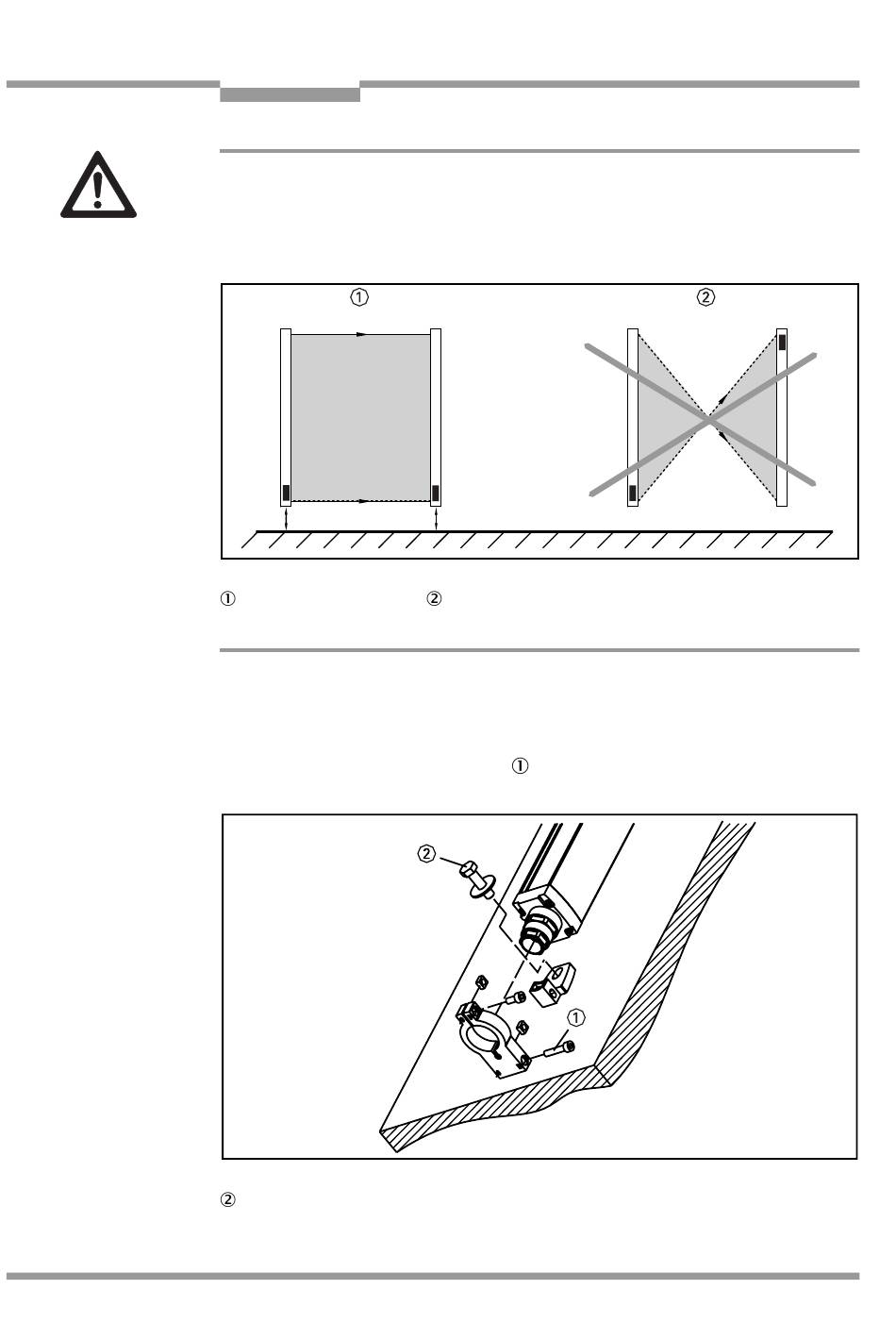

Ill. 4-3: Monteringsretningen for C 2000 og M 2000
= rigtigt = forkert
S = Sender R = Modtager h = Højde
4.1 Montering med Swivel- Mount-holder
Senderen og modtageren befæstes med hver to Swivel-Mount-
holdere. Derved skal skruerne monteres hen mod betjenings-
siden, så de også er tilgængelige efter monteringen.
Ill. 4-4: Montering af C 2000, M 2000 og M 2000-A/P med Swivel-Mount-holder
= M 8 befæstelsesskrue, ikke inkluderet i leveringen
6 6
