Betriebsanleitung
C 2000
M 2000
Empfehlung
8008684/TI59/2009-12-09
Montage
4.2

Montage mit Seithalterung

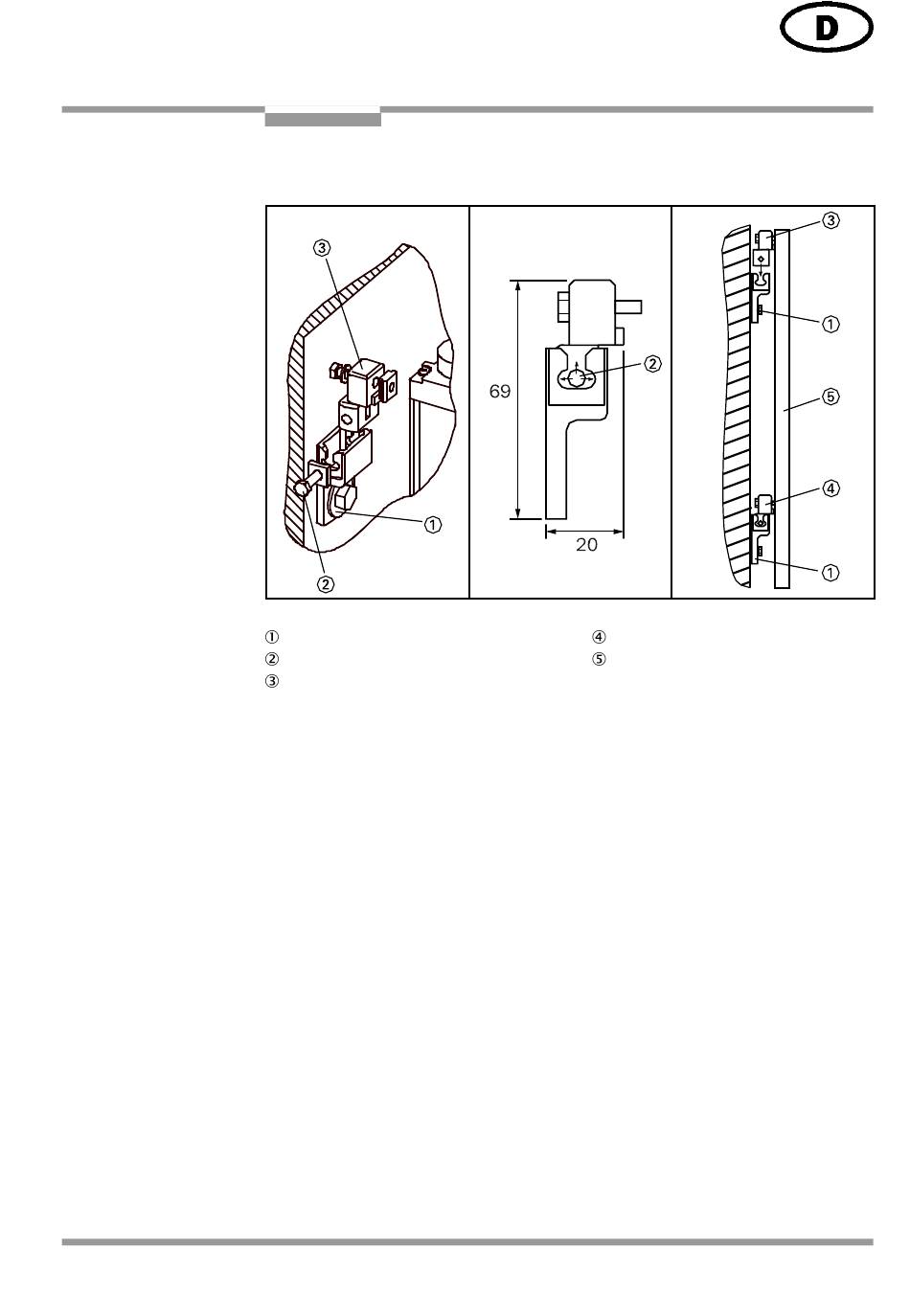

Abb. 4-5: Seithalterung für C 2000, M 2000 und M 2000-A/P
= Wandhalterung
= Klemmschraube (Justage)
= Seithalterung, nicht eingehängt
Sender und Empfänger jedes Gerätetyps werden mit jeweils zwei
Seithalterungen befestigt.
Bei der Montage der Seithalterung werden die beiliegenden Nuten-
steine verwendet. Es ist darauf zu achten, daß die Klemmschrauben
zugänglich bleiben. Mit diesen Schrauben können die Lichtschranken
später justiert und in ihrer richtigen Position arretiert werden.
Bei der Ausrichtung von Anordnungen mit großer Reichweite bzw. mit
Umlenkspiegel empfehlen wir, die Laser-Ausrichthilfe AR 60 (siehe
Abschnitt 11.1) einzusetzen.
© SICK AG • Industrial Sayety Systems • Deutschland • Alle Rechte vorbehalten
= Seithalterung, eingehängt
= C 2000, M 2000, M 2000-A/P
Kapitel 4
1 9
