Istruzioni d'uso
C 2000
M 2000
Indicazione
Indicazione
8008684/TI59/2009-12-09
Installazione elettrica
HRANGE
0 V
24 V
Tab. 5-2: Selezione del campo di lavoro del emettitore con HRANGE

(solo M 2000)

5.8 Configurazione della verifica dei contatti
esterni (EDM)

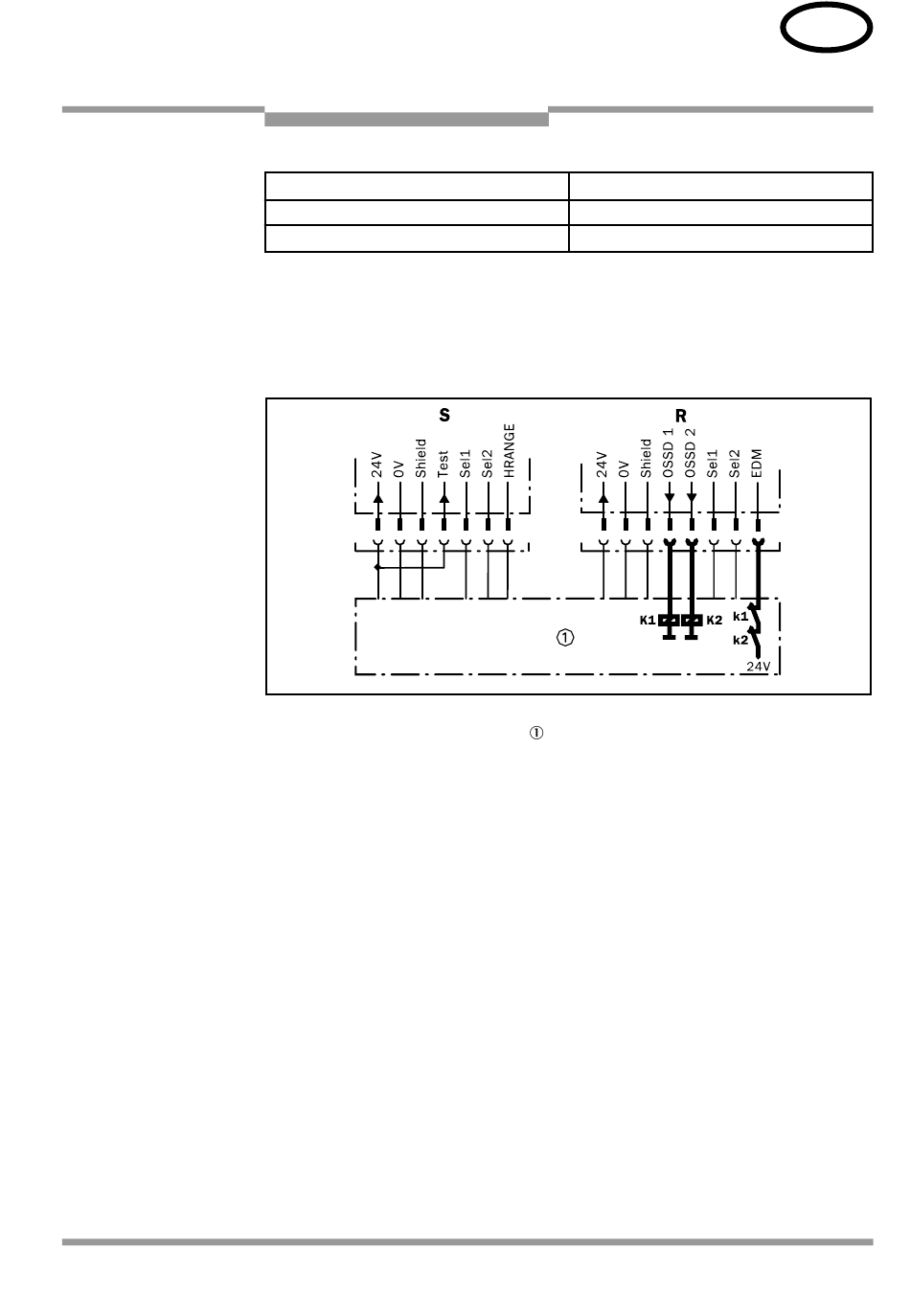

Fig. 5-11: C 2000/M 2000 con verifica dei contatti esterni (EDM)
S = emettitore R = ricevitore
K1, K2 = dispositivo di commutazione
La funzione di verifica dei contatti esterni rimane invariata anche
quando l'apparecchio viene spento e riacceso. Puó essere disattivata
solo mediante Reset (vedere Capitolo 3.4).
Dopo un tentativo di Reset, la verifica dei contatti esterni spegne le
uscite OSSD se i dispositivi di commutazione non reagiscono entro
300 ms.
© SICK AG • Industrial Safety Systems • Germania• Tutti i diritti riservati
Campo di lavoro
0 ... 6 m
2 ... 25 m
= macchina
I
Capitolo 5
3 6 5
