Hoofdstuk 3

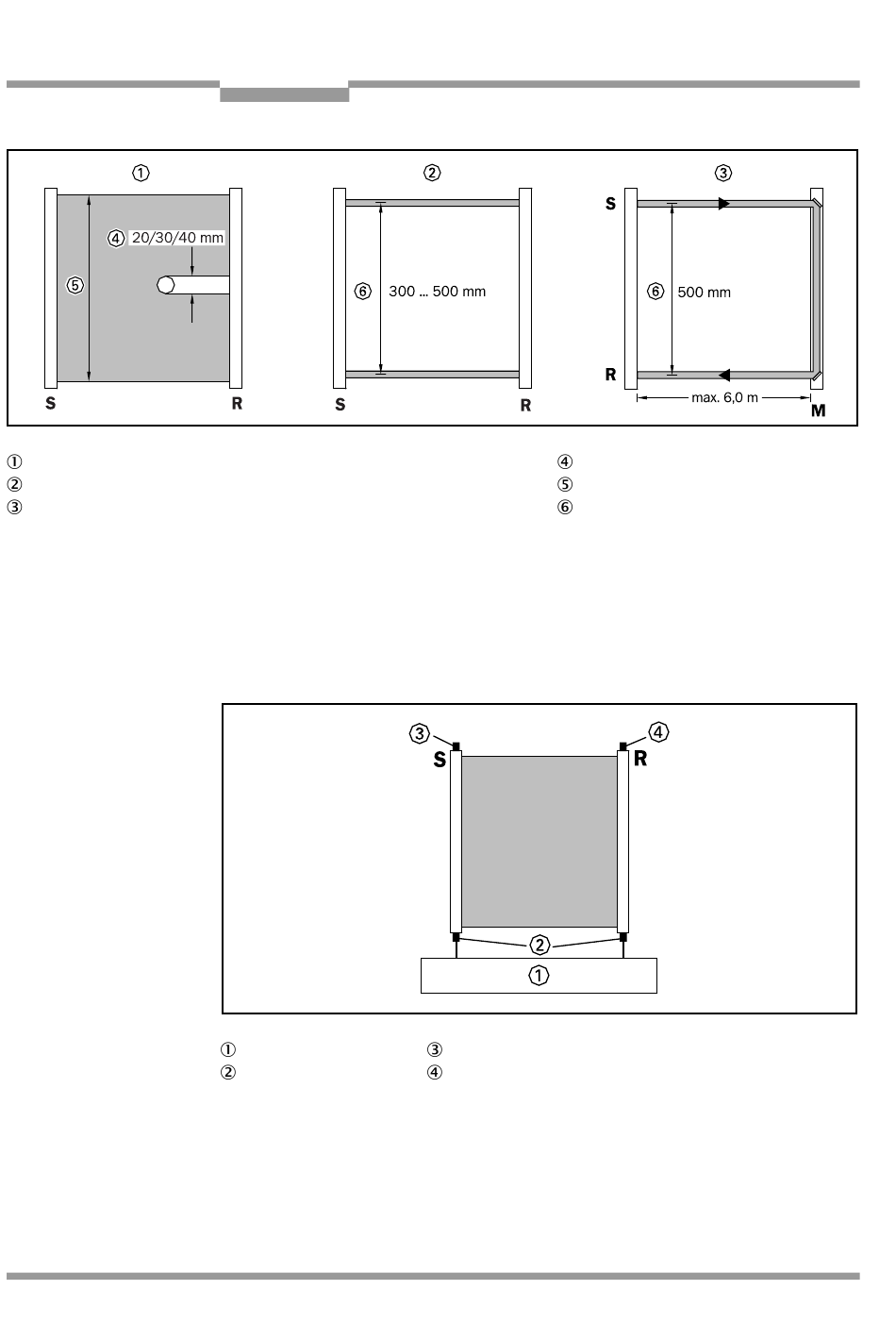

Afb. 3-1: Opbouw, oplossend vermogen c.q. straalafstanden van C 2000, M 2000 en M 2000-A/P.
= C 2000, handbescherming
= M 2000, toegangsbeveiliging
= M 2000-A/P, toegangsbeveiliging met spiegel
S = zender
4 4 0
8008684/TI59/2009-12-09
Veiligheid
R = ontvanger
De apparaten C 2000 en M 2000 worden in de varianten "Standaard",
"cascadeerbaar", "RES/EDM" (herstartblokkering/relaisbewaking) en A/P
(actief/passief, alleen M 2000) geleverd. Bij de varianten
"cascadeschakeling" en "RES/EDM" beschikken zender en ontvanger c.q.
alleen de ontvanger over een uitbreidingsstekker.
Afb. 3-2: C 2000/M 2000 "cascadeschakeling"
= machine
= systeemstekker
S = zender
