Kapitel 3
H i n w e i s
H i n w e i s
1 0
8008684/TI59/2009-12-09
Produktbeschreibung
Bei M 2000-A/P ist Code 1 werksmäßig eingestellt. Eine zusätzli-
che Strahlcodierung ist nicht möglich.
3 . 2 . 2

Kaskadierung

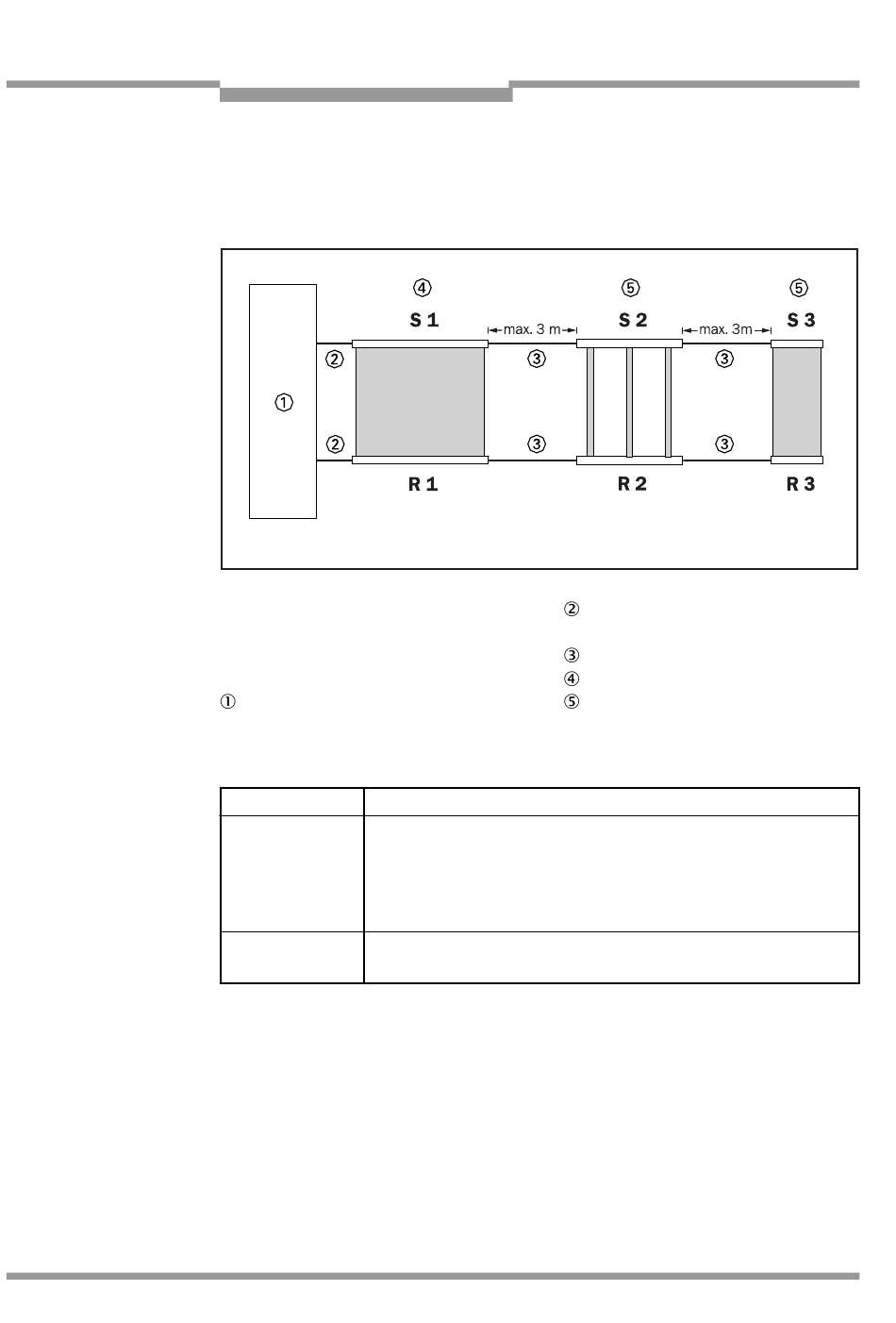

Abb. 3-5: Kaskadierung von drei Geräten C 2000/M 2000
S 1, 2 = Sender(kaskadierbar)
S 3 = Sender(Standard)
R 1, 2 = Empfänger(kaskadierbar)
R 3 = Empfänger(Standard)
= Maschinensteuerung
Die kaskadierbaren Varianten zeichnen sich durch folgende Merkmale
aus:
Ausführung
Merkmale
Die kaskadierbaren Lichtschranken sind sowohl für den
kaskadierbar
Einzelbetrieb als auch für den Betrieb von Kaskaden vorge-
sehen. Eine kaskadierbare Lichtschranke besteht aus einem
Sender und einem Empfänger. Es kann eine weitere kaska-
dierbare oder Standard-Lichtschranke angeschlossen werden.
Standard Standard-Lichtschranken arbeiten nur als Einzelsystem oder
Endgerät einer Kaskade.
Tab. 3-1: Merkmale der Ausführungen "kaskadierbar" und "Standard"
In der Kaskade unterscheidet das System bei diversen Diagnose- und
Fehlerinformationen zwischen Host-, Guest 1- und Guest 2-Gerät. Der
Host ist das erste Gerät in der Kaskade und stellt die Verbindung zur
Maschine her.
Der Typ M 2000-A/P ist nicht kaskadierbar.
Zum Absichern mehrerer Ebenen können bis zu drei Geräte - zwei
kaskadierbare Geräte und ein Standard-Gerät (als Endgerät in der
Kaskade) - über Kabel in Serie geschaltet werden. An die
Maschinensteuerung wird lediglich das erste kaskadierbare Gerät
© SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten
Sicherheits-Lichtvorhang C 2000
Mehrstrahl-Sicherheits-Lichtschranke M 2000
= Anschlußleitung zur
Maschinensteuerung
= kaskadierbare Leitungen
= Host-Geräte
= Guest-Geräte G 1 und G 2
