Chapitre 3
Remarque
1 5 8
8008684/TI59/2009-12-09
Description du produit
Le poussoir de réarmement manuel doit être également actionné après la
mise sous tension.
Le réarmement manuel (RES) ne peut pas être activé dans un montage
en cascade. Pour réaliser cette fonction, nous vous recommandons
l'utilisation du module électronique de sécurité LE 20.

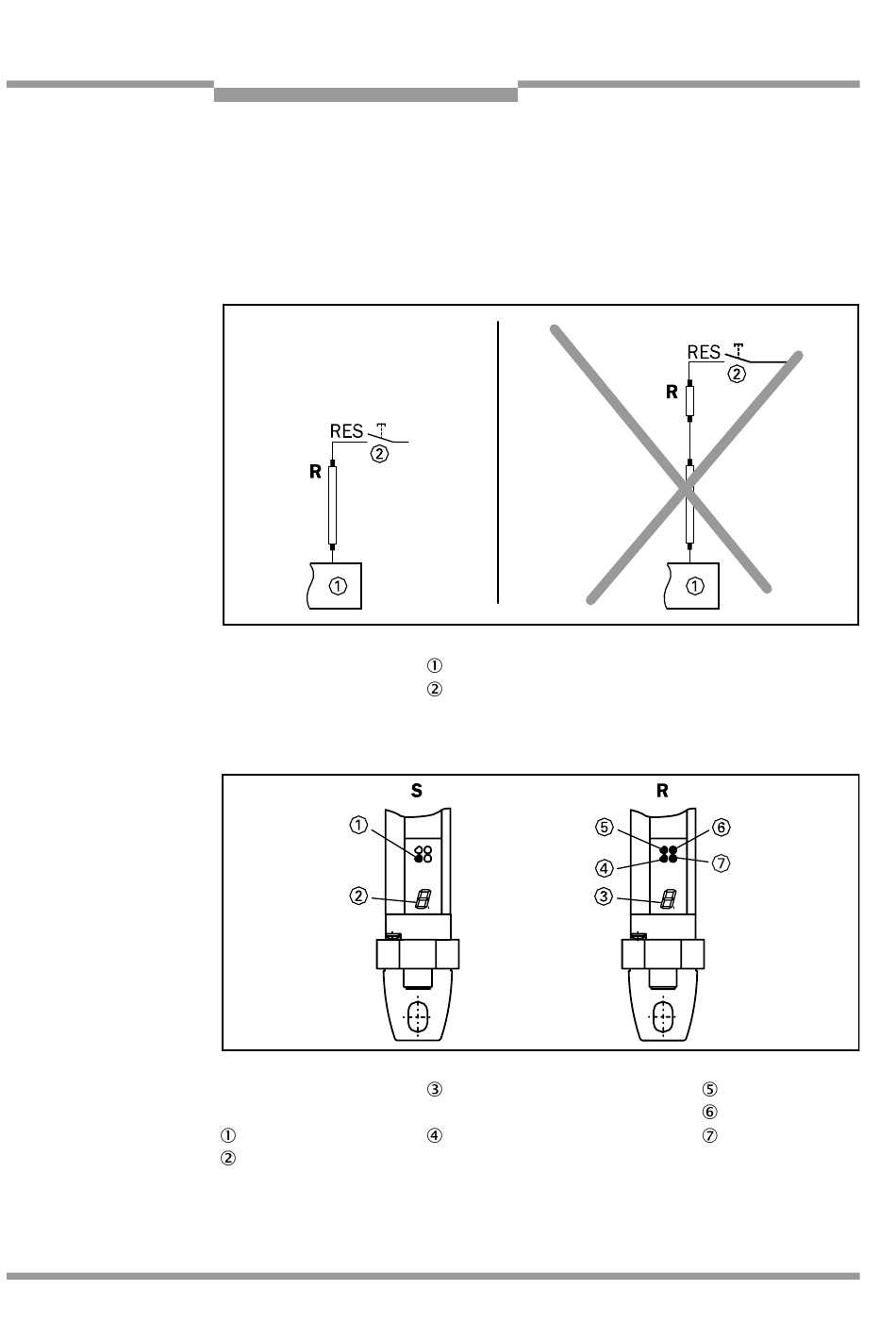

Fig. 3-8 : Le réarmement manuel est incompatible avec le montage en cascade
S = émetteur
R = récepteur
3.3 Indicateurs
Fig. 3-9 : Indicateurs des C 2000, M 2000 et M 2000-A/P
S = émetteur
R = récepteur
= LED jaune
= Afficheur 7 segments,
Emetteur
Les appareils C 2000, M 2000 et M 2000-A/P disposent des indicateurs
suivants :
© SICK AG • Industrial Safety Systems • Allemagne• Tous droits réservés
Barrage immatériel de sécurité C 2000
Barrière de sécurité multifaisceaux M 2000
= machine
= poussoir de réarmement
= afficheur 7 segments,
récepteur
= LED jaune
Notice d'instructions
= LED ambre
= LED rouge
= LED verte
